Những điểm đặc biệt trong thiết kế cánh bơm của Bơm dầu truyền nhiệt RY65-40-250 tập trung vào vai trò của bánh công tác trong việc tạo lưu lượng, cột áp và duy trì dòng dầu tải nhiệt ổn định ở nhiệt độ cao. Với model RY65-40-250, bánh công tác có đường kính ngoài danh nghĩa 250 mm, làm việc cùng trục bơm ở tốc độ 2.900 vòng/phút.
Đây là bộ phận trực tiếp nhận mô-men từ trục và truyền năng lượng cho dầu truyền nhiệt để bơm đạt điểm làm việc 25 m³/h, cột áp 80 m.
Trong ký hiệu RY65-40-250, số 250 thể hiện đường kính ngoài danh nghĩa của bánh công tác.
Bánh công tác được lắp trực tiếp trên trục bơm và cố định bằng đai ốc bánh công tác. Khi trục quay, bánh công tác quay đồng bộ và tạo chuyển động cho dòng dầu bên trong thân bơm.
Kích thước danh nghĩa 250 mm là một trong những yếu tố quan trọng tạo nên đặc tính thủy lực của RY65-40-250.
Cánh bơm của RY65-40-250 làm việc theo nguyên lý ly tâm. Dầu tải nhiệt đi vào khu vực tâm bánh công tác từ cửa hút hướng trục.
Khi bánh công tác quay ở tốc độ 2.900 vòng/phút, dầu được cuốn theo chuyển động của cánh và dịch chuyển từ vùng tâm ra phía ngoài.
Quá trình này giúp dầu nhận thêm năng lượng trước khi đi vào khoang thân bơm và tiếp tục được dẫn tới cửa xả.
Một điểm đáng chú ý của cánh bơm Bơm dầu truyền nhiệt RY65-40-250 là khả năng phối hợp với tốc độ quay để tạo cột áp tương đối cao.
Ở điểm làm việc đã xác định, bơm đạt 25 m³/h tại cột áp 80 m.
Điều này cho thấy bánh công tác không chỉ có nhiệm vụ tạo dòng chảy mà còn phải truyền đủ năng lượng cho dầu để vượt qua trở lực của đường ống, van và thiết bị trao đổi nhiệt trong hệ thống.
Bánh công tác nằm trong vùng tiếp xúc trực tiếp với môi chất.
Dòng RY được thiết kế cho chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ môi chất không vượt quá 350°C.
Vì vậy, quá trình làm việc của cánh bơm RY65-40-250 gắn trực tiếp với điều kiện dầu nóng. Hệ thống cần giữ môi chất sạch, hạn chế cặn và dị vật đi vào bánh công tác.
Dầu đi vào bơm qua cửa hút DN65 và tiếp cận vùng tâm bánh công tác.
Khi cánh quay, dầu được dẫn theo các khoang của bánh công tác ra phía đường kính ngoài. Dòng dầu sau đó rời bánh công tác với năng lượng lớn hơn và đi vào khoang thân bơm.
Có thể mô tả ngắn gọn quá trình này như sau:
Cửa hút → tâm bánh công tác → vùng cánh quay → mép ngoài bánh công tác → thân bơm → cửa xả.
Đây là đường chuyển động cơ bản quyết định khả năng tạo dòng của RY65-40-250.
Trong sơ đồ cấu tạo dòng RY, bánh công tác được lắp trên trục và giữ bằng đai ốc bánh công tác.
Kết cấu này giúp bánh công tác duy trì đúng vị trí trong quá trình quay ở tốc độ cao.
Độ ổn định của bánh công tác còn phụ thuộc vào trục và hai bộ ổ bi phía sau. Nếu ổ bi hoặc trục bị lệch, bánh công tác có thể dao động và ảnh hưởng đến khả năng tạo dòng.
Quy ước model của dòng RY sử dụng các ký hiệu A, B, C để thể hiện bánh công tác đã được tiện hoặc cắt giảm đường kính theo từng cấp.
Trong đó, A là lần cắt giảm thứ nhất, B là lần thứ hai và C là lần thứ ba.
Điều này cho thấy thiết kế dòng RY cho phép điều chỉnh đặc tính thủy lực thông qua đường kính bánh công tác ở một số model.
Riêng model đang xét là RY65-40-250, không có hậu tố A, B hoặc C, nên được hiểu theo đường kính bánh công tác danh nghĩa 250 mm.
Do bánh công tác trực tiếp truyền năng lượng cho dầu, tình trạng tắc cánh có thể làm lưu lượng hoặc cột áp giảm rõ rệt.
Hướng dẫn lắp đặt của dòng RY yêu cầu hệ thống đường ống phải được súc rửa sạch trước khi vận hành và lắp lưới lọc hoặc bộ lọc ở đường hút để ngăn cặn, xỉ hàn và dị vật đi vào bánh công tác.
Đây là yêu cầu đặc biệt quan trọng để duy trì hình dạng và khả năng làm việc của cánh bơm trong thời gian dài.
Theo phần xử lý sự cố của tài liệu, bánh công tác bị tắc có thể làm bơm không ra chất lỏng, lưu lượng giảm hoặc cột áp thấp hơn thiết kế.
Vì vậy, việc giữ cánh bơm sạch có ảnh hưởng trực tiếp đến khả năng duy trì điểm làm việc của RY65-40-250.
Bánh công tác RY65-40-250 làm việc ở tốc độ khoảng 2.900 vòng/phút.
Tốc độ này quyết định mức năng lượng mà cánh bơm có thể truyền cho dầu. Nếu động cơ quay không đủ tốc độ, lưu lượng và cột áp thực tế có thể giảm.
Tương tự, nếu chiều quay sai, bánh công tác sẽ không tạo dòng đúng theo thiết kế. Khi quan sát từ phía khớp nối, chiều quay đúng của bơm là theo chiều kim đồng hồ.
Tài liệu kỹ thuật hiện có xác nhận đường kính ngoài danh nghĩa của bánh công tác và vị trí của bánh công tác trong sơ đồ cấu tạo, nhưng không cung cấp số lượng cánh, góc cánh, chiều rộng cánh, vật liệu chế tạo hay hình dạng chi tiết của cánh RY65-40-250.
Do đó, những thông số này không nên tự suy đoán. Khi cần phục vụ thiết kế, gia công hoặc thay thế bánh công tác, cần sử dụng bản vẽ chi tiết hoặc xác nhận trực tiếp từ nhà sản xuất.
Những điểm đặc biệt trong thiết kế cánh bơm của Bơm dầu truyền nhiệt RY65-40-250 nằm ở bánh công tác có đường kính ngoài danh nghĩa 250 mm, lắp trực tiếp trên trục và làm việc ở tốc độ 2.900 vòng/phút để truyền năng lượng cho dầu tải nhiệt.
Cánh bơm đưa dầu từ tâm ra phía ngoài theo nguyên lý ly tâm, góp phần tạo nên điểm làm việc 25 m³/h và cột áp 80 m. Thiết kế này phù hợp với nhiệm vụ tuần hoàn dầu nóng, nhưng để duy trì hiệu quả cần bảo đảm đúng chiều quay, đủ tốc độ và đặc biệt giữ bánh công tác không bị cặn hoặc dị vật làm tắc.
Bơm dầu truyền nhiệt RY65-40-250 hoạt động theo nguyên lý bơm ly tâm. Động cơ truyền chuyển động đến trục bơm và bánh công tác, từ đó tạo ra dòng chảy và cột áp để dầu tải nhiệt tuần hoàn trong hệ thống.

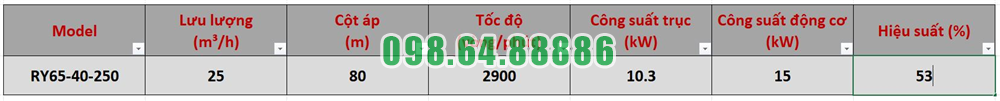

Với lưu lượng 25 m³/h, cột áp 80 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, model này đáp ứng các hệ thống cần khả năng vận chuyển dầu nóng với áp lực tương đối cao.
Khi bánh công tác quay, dầu tải nhiệt đi từ đường hút vào khu vực tâm bánh công tác theo hướng trục.
Tại đây, môi chất bắt đầu nhận năng lượng từ chuyển động quay của bánh công tác. Việc bơm được mồi đầy dầu và loại bỏ không khí trước khi khởi động có ý nghĩa quan trọng để dòng hút ổn định.
Bánh công tác của Bơm dầu truyền nhiệt RY65-40-250 quay ở tốc độ 2.900 vòng/phút.
Khi bánh công tác quay, dầu từ vùng tâm được gia tốc ra phía ngoài. Lượng dầu liên tục được đẩy khỏi bánh công tác tạo điều kiện cho dầu mới tiếp tục đi vào cửa hút.
Quá trình này diễn ra liên tục và hình thành lưu lượng của bơm. Tại điểm làm việc tương ứng, RY65-40-250 đạt lưu lượng 25 m³/h.
Sau khi dầu được bánh công tác gia tốc, môi chất đi vào phần dẫn dòng của thân bơm.
Tại đây, một phần năng lượng vận tốc được chuyển thành năng lượng áp suất. Nhờ đó, dầu có đủ năng lượng để đi qua đường ống, van, co nối và thiết bị trao đổi nhiệt.
Tại điểm làm việc tương ứng, Bơm dầu truyền nhiệt RY65-40-250 tạo cột áp 80 m.
Tốc độ quay ảnh hưởng trực tiếp đến lượng năng lượng mà bánh công tác truyền cho dầu.
Khi bơm hoạt động đúng tốc độ 2.900 vòng/phút, bánh công tác có điều kiện tạo lưu lượng và cột áp theo đặc tính thiết kế. Nếu tốc độ giảm, khả năng tạo lưu lượng và cột áp cũng có thể giảm theo.
Vì vậy, tốc độ động cơ là một trong những yếu tố cần kiểm tra khi bơm không đạt thông số yêu cầu.
Động cơ 15 kW cung cấp năng lượng cơ học cho toàn bộ quá trình.
Mô-men từ động cơ được truyền qua khớp nối đến trục bơm rồi tới bánh công tác. Bánh công tác tiếp tục chuyển năng lượng cơ học thành năng lượng của dòng dầu.
Sự phối hợp ổn định giữa động cơ, khớp nối, trục và bánh công tác giúp RY65-40-250 duy trì quá trình tạo áp suất và lưu lượng liên tục.
Lưu lượng 25 m³/h và cột áp 80 m là hai thông số gắn với một điểm làm việc cụ thể của Bơm dầu truyền nhiệt RY65-40-250.
Trong thực tế, điểm vận hành còn phụ thuộc vào tổng trở lực của hệ thống. Khi trở lực đường ống thay đổi, lưu lượng và cột áp thực tế của bơm cũng thay đổi theo.
Do đó, muốn khai thác đúng khả năng của RY65-40-250, cần lựa chọn bơm sao cho điểm làm việc của hệ thống nằm trong vùng đặc tính phù hợp.
Bơm phải được mồi đầy dầu trước khi khởi động, van hút cần mở hoàn toàn và đường hút phải thông thoáng.
Không nên dùng van hút để điều chỉnh lưu lượng vì có thể làm điều kiện hút xấu đi và gây xâm thực. Sau khi bơm đạt tốc độ ổn định, lưu lượng nên được điều chỉnh từ phía van xả.
Bơm cũng không nên làm việc kéo dài ở lưu lượng quá thấp vì có thể làm dòng chảy bên trong mất ổn định.
Nguyên lý tạo áp suất và lưu lượng của Bơm dầu truyền nhiệt RY65-40-250 dựa trên quá trình bánh công tác quay để hút dầu vào tâm, gia tốc môi chất ra phía ngoài và chuyển năng lượng cơ học thành năng lượng thủy lực.
Nhờ quá trình này, RY65-40-250 tạo lưu lượng 25 m³/h và cột áp 80 m tại điểm làm việc tương ứng, với tốc độ 2.900 vòng/phút và công suất động cơ 15 kW.
Để duy trì đúng khả năng tạo áp suất và lưu lượng, bơm cần được mồi đầy, vận hành đúng tốc độ và làm việc trong vùng đặc tính phù hợp với trở lực thực tế của hệ thống.

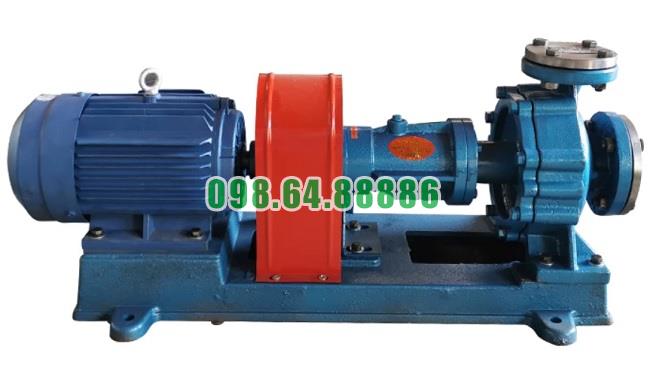

Máy bơm dầu tải nhiệt RY65-40-250 Lưu lượng 25 m3/h, công suất 15 kW, cột áp 80 m
