Bơm dầu truyền nhiệt RY50-32-200A duy trì áp suất ổn định trong toàn hệ thống nhờ khả năng tạo cột áp 32 m tại lưu lượng 16 m³/h và tốc độ quay 2.900 vòng/phút. Trong hệ thống dầu truyền nhiệt, bơm liên tục bổ sung năng lượng cho dòng dầu để môi chất vượt qua trở lực của đường ống và thiết bị trao đổi nhiệt, từ đó góp phần duy trì trạng thái thủy lực ổn định trong vòng tuần hoàn.
Cần hiểu chính xác rằng RY50-32-200A tạo cột áp và dòng chảy, còn áp suất thực tế tại từng vị trí trong hệ thống phụ thuộc thêm vào trở lực đường ống, độ mở van và điểm làm việc của toàn bộ hệ thống.
Thông số quan trọng nhất liên quan đến khả năng duy trì áp lực của RY50-32-200A là cột áp 32 m.
Khi bánh công tác quay, bơm truyền năng lượng cho dầu. Phần năng lượng này giúp môi chất thắng được tổn thất phát sinh trong quá trình di chuyển qua đường ống, van, co cút và thiết bị trao đổi nhiệt.
Tại điểm làm việc thiết kế, RY50-32-200A đạt:
16 m³/h – 32 m cột áp – 2.900 vòng/phút.
Khi tổng trở lực của hệ thống phù hợp với đặc tính này, bơm có điều kiện duy trì lưu lượng và chênh áp tương đối ổn định trong suốt vòng tuần hoàn.
RY50-32-200A hoạt động theo nguyên lý ly tâm.
Động cơ 4 kW truyền chuyển động qua khớp nối tới trục bơm. Trục làm bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút.
Dầu đi vào vùng tâm bánh công tác, nhận năng lượng rồi chuyển động ra phía ngoài và đi đến cửa xả.
Quá trình diễn ra liên tục:
Dầu vào cửa hút → bánh công tác tăng năng lượng → hình thành cột áp → dầu đi qua hệ thống → trở về đường hút.
Việc bánh công tác liên tục bổ sung năng lượng chính là cơ sở giúp dòng dầu không bị mất khả năng tuần hoàn sau khi đi qua các khu vực có trở lực.
Khả năng duy trì áp suất không nên được đánh giá riêng bằng cột áp.
RY50-32-200A được xác định tại điểm 16 m³/h và 32 m cột áp. Hai thông số này luôn có mối quan hệ với nhau.
Nếu trở lực hệ thống tăng, điểm làm việc và lưu lượng thực tế có thể thay đổi. Ngược lại, khi trở lực giảm, lưu lượng cũng có thể dịch chuyển sang một vùng khác trên đường đặc tính.
Vì vậy, để bơm duy trì trạng thái thủy lực ổn định, hệ thống nên được thiết kế sao cho điểm vận hành thực tế nằm gần vùng làm việc phù hợp của RY50-32-200A.
Dầu nóng phải vượt qua nhiều trở lực trước khi hoàn thành một vòng tuần hoàn.
Mỗi mét đường ống, mỗi van, co cút và thiết bị trao đổi nhiệt đều tạo ra một mức tổn thất nhất định. Tổng các tổn thất này quyết định lượng cột áp bơm phải cung cấp.
RY50-32-200A với cột áp 32 m có nhiệm vụ liên tục bù lại lượng năng lượng bị mất do những trở lực đó.
Nhờ vậy, dầu có thể tiếp tục di chuyển qua toàn bộ hệ thống thay vì lưu lượng giảm mạnh sau từng thiết bị.
Tốc độ bánh công tác ảnh hưởng trực tiếp đến lưu lượng và cột áp của bơm.
RY50-32-200A hoạt động ở khoảng 2.900 vòng/phút. Khi động cơ duy trì tốc độ ổn định và bơm quay đúng chiều, bánh công tác liên tục tạo năng lượng cho dầu theo đặc tính thiết kế.
Nếu tốc độ giảm bất thường, khả năng tạo cột áp cũng có thể suy giảm, dẫn đến lưu lượng và áp lực trong hệ thống không còn đạt trạng thái mong muốn.
Do đó, trạng thái của động cơ và hệ truyền động có liên quan trực tiếp đến khả năng duy trì áp lực của RY50-32-200A.
Muốn tạo cột áp ổn định ở phía xả, trước hết bơm phải được cấp đủ dầu tại cửa hút.
Nếu đường hút bị tắc, có không khí xâm nhập hoặc van hút đóng bớt, lượng dầu vào bánh công tác có thể giảm. Khi đó, bơm khó duy trì lưu lượng và cột áp theo yêu cầu.
Vì vậy, khi RY50-32-200A vận hành, van hút cần mở hoàn toàn, đường hút phải thông thoáng và bơm phải được điền đầy môi chất trước khi khởi động.
Đây là một trong những điều kiện quan trọng nhất để giữ trạng thái áp lực ổn định.
Đối với RY50-32-200A, không nên giảm lưu lượng bằng cách đóng bớt van hút.
Việc hạn chế phía hút có thể làm giảm khả năng cấp dầu cho bánh công tác, khiến trạng thái thủy lực trở nên không ổn định và tăng nguy cơ xâm thực.
Khi cần điều chỉnh điểm làm việc, việc kiểm soát phải được thực hiện phù hợp ở phía xả hoặc thông qua cấu hình hệ thống, trong khi cửa hút vẫn phải bảo đảm cung cấp đủ dầu.
RY50-32-200A có lưu lượng thiết kế 16 m³/h và không nên vận hành kéo dài dưới 30% lưu lượng thiết kế.
Mức tối thiểu tương ứng:
16 × 30% = 4,8 m³/h.
Nếu lưu lượng qua bơm giảm quá thấp, trạng thái vận hành có thể trở nên bất lợi.
Do đó, với những hệ thống có nhu cầu sử dụng dầu thay đổi lớn, có thể cần bố trí đường bypass để vẫn duy trì lượng dầu tuần hoàn phù hợp qua RY50-32-200A.
Khả năng duy trì áp lực của RY50-32-200A còn phụ thuộc đáng kể vào tình trạng đường ống.
Nếu bộ lọc đường hút bị bẩn, van thay đổi độ mở liên tục hoặc một thiết bị trao đổi nhiệt bị tắc, trở lực hệ thống sẽ thay đổi. Khi đó, điểm làm việc của bơm và áp suất cũng thay đổi theo.
Vì vậy, muốn duy trì trạng thái áp suất ổn định, hệ thống cần giữ đường dầu sạch, van ở trạng thái làm việc phù hợp và bộ lọc được kiểm tra định kỳ.
Trong quá trình vận hành, áp suất cửa xả cần được theo dõi thường xuyên.
Một mức áp suất ổn định theo điều kiện vận hành bình thường cho thấy bơm và hệ thống đang duy trì điểm làm việc tương đối ổn định.
Nếu áp suất giảm bất thường, cần kiểm tra các yếu tố như lượng dầu tại cửa hút, bộ lọc, tốc độ quay, chiều quay, bánh công tác và khả năng rò rỉ của hệ thống.
Sự thay đổi áp suất vì vậy có thể được sử dụng như một dấu hiệu để phát hiện sớm tình trạng vận hành bất thường.
RY50-32-200A hoạt động ở tốc độ cao nên trạng thái cơ khí của cụm rôto cần ổn định.
Nếu bơm và động cơ lệch đồng tâm, ổ bi hư hỏng hoặc rôto rung mạnh, chuyển động của bánh công tác có thể bị ảnh hưởng.
Khi bánh công tác không làm việc ổn định, khả năng tạo lưu lượng và cột áp cũng có thể suy giảm.
Vì vậy, việc căn chỉnh đúng tâm và duy trì độ rung trong giới hạn phù hợp góp phần giúp RY50-32-200A giữ đặc tính thủy lực ổn định hơn.
Điểm cần làm rõ là RY50-32-200A không phải một thiết bị tự động điều áp.
Bơm tạo lưu lượng và cột áp, còn áp suất thực tế trong hệ thống được hình thành bởi sự tương tác giữa:
Đặc tính bơm + lưu lượng + trở lực đường ống + van + thiết bị sử dụng nhiệt.
Do đó, cụm từ “duy trì áp suất ổn định” nên được hiểu là RY50-32-200A cung cấp nguồn cột áp ổn định để duy trì dòng tuần hoàn khi các điều kiện của hệ thống được giữ ổn định.
Nếu dây chuyền yêu cầu giữ một giá trị áp suất chính xác dù tải liên tục thay đổi, cần kết hợp thêm hệ thống điều khiển thích hợp.
Bơm dầu truyền nhiệt RY50-32-200A duy trì áp suất ổn định trong toàn hệ thống nhờ liên tục tạo cột áp để bù cho tổn thất thủy lực phát sinh trong vòng tuần hoàn dầu nóng. Tại điểm thiết kế, bơm đạt 16 m³/h, cột áp 32 m và tốc độ 2.900 vòng/phút, tạo nền tảng phù hợp để dầu lưu chuyển ổn định qua đường ống và thiết bị trao đổi nhiệt.
Để khả năng này được duy trì tốt, cần bảo đảm cửa hút luôn đủ dầu, đường ống thông thoáng, tốc độ quay ổn định, điểm làm việc gần 16 m³/h – 32 m và lưu lượng không giảm kéo dài dưới khoảng 4,8 m³/h.
Nhờ khả năng liên tục cung cấp cột áp cho dòng dầu, RY50-32-200A góp phần giữ trạng thái thủy lực ổn định trong hệ thống, giúp quá trình tuần hoàn dầu truyền nhiệt diễn ra đều và liên tục
Bơm dầu truyền nhiệt RY50-32-200A phục vụ hiệu quả trong nhà máy hóa chất nhờ khả năng duy trì dòng dầu tải nhiệt liên tục cho các thiết bị cần gia nhiệt. Trong nhiều dây chuyền hóa chất, nhiệt độ phải được kiểm soát ổn định tại bồn phản ứng, thiết bị trao đổi nhiệt, đường ống hoặc các cụm gia nhiệt. RY50-32-200A đảm nhiệm việc tuần hoàn dầu nóng từ nguồn gia nhiệt đến các vị trí sử dụng nhiệt rồi đưa dầu quay trở lại để tiếp tục chu trình.
Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ 2.900 vòng/phút, model này phù hợp với các hệ thống dầu truyền nhiệt có yêu cầu thủy lực tương ứng trong nhà máy hóa chất.
Vai trò chính của RY50-32-200A trong nhà máy hóa chất là bơm tuần hoàn dầu tải nhiệt, không phải trực tiếp xử lý phản ứng hóa học.
Chu trình cơ bản có thể hình dung:
Nguồn gia nhiệt → RY50-32-200A → thiết bị sử dụng nhiệt → đường dầu hồi → nguồn gia nhiệt.
Bơm liên tục đưa dầu nóng tới khu vực cần nhiệt, giúp hệ thống duy trì quá trình truyền nhiệt trong thời gian dây chuyền hoạt động.
Trong các dây chuyền hóa chất, bồn phản ứng thường cần kiểm soát nhiệt độ trong một khoảng nhất định.
Nếu bồn sử dụng áo gia nhiệt hoặc bộ trao đổi nhiệt bằng dầu nóng, RY50-32-200A có thể đưa dầu tải nhiệt liên tục qua khu vực này.
Dầu nóng truyền nhiệt qua thành thiết bị, sau đó quay trở lại nguồn gia nhiệt.
Nhờ quá trình tuần hoàn liên tục, hệ thống có điều kiện duy trì nguồn nhiệt ổn định hơn cho bồn phản ứng.
RY50-32-200A cũng phù hợp với vòng dầu nóng cấp cho thiết bị trao đổi nhiệt.
Dầu được bơm qua các bề mặt trao đổi nhiệt để truyền năng lượng cho môi chất công nghệ mà không cần tiếp xúc trực tiếp với sản phẩm hóa chất.
Đây là lợi thế của hệ thống dầu truyền nhiệt vì nguồn nhiệt có thể được phân phối tới nhiều thiết bị thông qua một mạch tuần hoàn kín.
Lưu lượng 16 m³/h cho phép một lượng dầu đáng kể liên tục đi qua hệ thống tại điểm làm việc công bố.
Trong nhà máy hóa chất, khả năng vận chuyển nhiệt phụ thuộc nhiều vào tốc độ tuần hoàn của dầu.
Khi lưu lượng phù hợp, dầu nóng được liên tục thay mới tại các bề mặt trao đổi nhiệt, giúp quá trình truyền nhiệt diễn ra đều hơn.
Điều này đặc biệt hữu ích đối với những dây chuyền cần duy trì nhiệt trong thời gian dài.
Hệ thống dầu nóng trong nhà máy hóa chất thường có nhiều đường ống, van, co cút, thiết bị trao đổi nhiệt và các nhánh phân phối.
Tất cả đều tạo ra trở lực.
Cột áp 32 m của RY50-32-200A giúp dòng dầu có đủ năng lượng để lưu thông trong một hệ thống có tổng trở lực phù hợp với đặc tính của bơm.
Do đó, bộ thông số 16 m³/h – 32 m tạo nên sự cân bằng giữa lượng dầu tuần hoàn và khả năng thắng trở lực của mạng đường ống.
RY50-32-200A sử dụng động cơ 4 kW, truyền chuyển động tới trục bơm thông qua khớp nối mềm.
Khi bánh công tác quay ở khoảng 2.900 vòng/phút, dầu đi vào vùng tâm bánh công tác, nhận năng lượng rồi được đưa tới cửa xả.
Quá trình truyền năng lượng diễn ra:
Động cơ 4 kW → khớp nối → trục → bánh công tác → dầu tải nhiệt.
Nhờ đó, bơm tạo lưu lượng và cột áp cần thiết để duy trì vòng tuần hoàn dầu nóng.
Một ưu điểm quan trọng của dòng RY là khả năng làm việc với môi chất có nhiệt độ tối đa tới 350°C, với điều kiện chất lỏng có tính ăn mòn yếu và không chứa hạt rắn.
Đặc điểm này phù hợp với hệ thống dầu tải nhiệt trong nhiều dây chuyền hóa chất.
Tuy nhiên, mức 350°C là giới hạn nhiệt độ môi chất của dòng bơm, không có nghĩa mọi hệ thống hóa chất đều vận hành ở nhiệt độ này. Nhiệt độ thực tế phải được lựa chọn theo loại dầu tải nhiệt, thiết bị và yêu cầu công nghệ.
Trong ngành hóa chất, biến động nhiệt độ có thể ảnh hưởng tới điều kiện vận hành của thiết bị.
RY50-32-200A giúp duy trì dòng dầu nóng liên tục giữa nguồn gia nhiệt và khu vực sử dụng nhiệt.
Khi lưu lượng dầu ổn định, khả năng phân phối nhiệt của hệ thống cũng có điều kiện ổn định hơn.
Qua đó, bơm góp phần duy trì điều kiện nhiệt cần thiết cho dây chuyền mà không trực tiếp tham gia vào phản ứng hóa học.
Một số hóa chất cần được giữ ở nhiệt độ nhất định để duy trì độ nhớt hoặc trạng thái phù hợp cho vận chuyển.
Nếu bồn hoặc đường ống được thiết kế với áo gia nhiệt bằng dầu, RY50-32-200A có thể đảm nhiệm việc tuần hoàn dầu nóng qua các khu vực này.
Dòng dầu liên tục giúp nhiệt lượng được đưa tới bề mặt cần gia nhiệt, qua đó hỗ trợ hạn chế sự giảm nhiệt trong quá trình lưu trữ và vận chuyển.
RY50-32-200A sử dụng thiết kế tản nhiệt tự nhiên, thay cho phương án làm mát bằng nước truyền thống.
Trong nhà máy hóa chất vốn đã có nhiều đường ống và thiết bị công nghệ, việc không cần thêm mạng nước làm mát riêng cho bơm giúp giảm số lượng đường ống và phụ kiện phụ trợ.
Điều này giúp cụm bơm gọn hơn, thuận tiện cho lắp đặt và bảo dưỡng.
Đối với hệ thống nhiệt quan trọng, việc duy trì tuần hoàn dầu liên tục là rất cần thiết.
RY50-32-200A có thể được bố trí theo phương án một bơm vận hành và một bơm dự phòng.
Khi bơm chính cần kiểm tra hoặc bảo dưỡng, bơm dự phòng có thể được đưa vào hoạt động nếu hệ thống được thiết kế phù hợp.
Điều này giúp hạn chế nguy cơ phải dừng toàn bộ dây chuyền do một bơm gặp sự cố.
Đây là điểm rất quan trọng khi ứng dụng RY50-32-200A trong nhà máy hóa chất.
Dòng RY được thiết kế cho chất lỏng nhiệt độ cao, ăn mòn yếu và không chứa hạt rắn.
Vì vậy, không nên mặc định rằng RY50-32-200A phù hợp để trực tiếp bơm:
Ứng dụng đúng trọng tâm của model trong nhà máy hóa chất là tuần hoàn dầu truyền nhiệt cho các thiết bị cần gia nhiệt.
Giá trị thực tế của RY50-32-200A nằm ở khả năng duy trì dòng dầu nóng ổn định.
Khi hệ thống nhiệt làm việc liên tục, các thiết bị sử dụng nhiệt có thể giảm tình trạng chờ gia nhiệt lại hoặc mất nhiệt đột ngột.
Điều này hỗ trợ dây chuyền duy trì trạng thái sản xuất ổn định hơn và giảm nguy cơ gián đoạn do vòng tuần hoàn nhiệt.
Bơm dầu truyền nhiệt RY50-32-200A phục vụ hiệu quả trong nhà máy hóa chất chủ yếu nhờ khả năng tuần hoàn dầu nóng liên tục cho các bồn phản ứng, thiết bị trao đổi nhiệt, bồn chứa và đường ống có nhu cầu gia nhiệt.
Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ 2.900 vòng/phút, RY50-32-200A tạo dòng dầu đủ mạnh cho các hệ thống có yêu cầu thủy lực tương ứng. Khả năng làm việc với môi chất nhiệt độ cao tới 350°C, kết hợp thiết kế tản nhiệt tự nhiên, giúp model phù hợp với nhiều vòng dầu tải nhiệt công nghiệp.
Điểm quan trọng nhất là RY50-32-200A nên được sử dụng đúng vai trò bơm tuần hoàn dầu truyền nhiệt trong nhà máy hóa chất, đặc biệt với môi chất ăn mòn yếu và không chứa hạt rắn. Khi được lựa chọn đúng theo lưu lượng, cột áp và điều kiện nhiệt độ thực tế, bơm có thể góp phần duy trì hệ thống gia nhiệt ổn định và hỗ trợ dây chuyền hóa chất vận hành liên tục

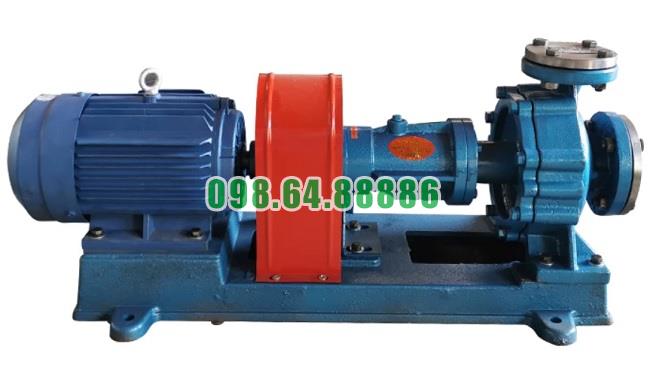

Bơm tuần hoàn dầu nóng RY50-32-200A lưu lượng 16 m3/h, công suất 4 kW, cột áp 32 m
