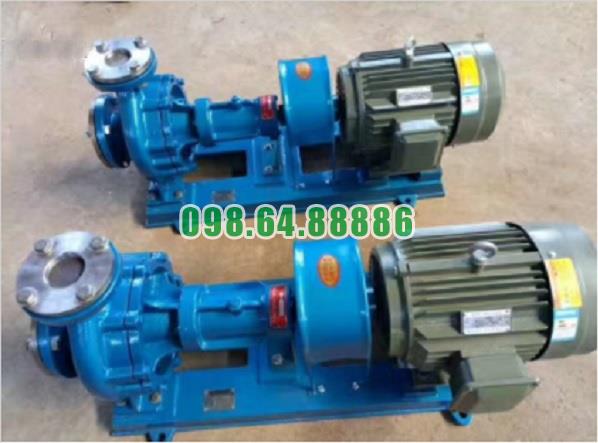

Nguyên lý tuần hoàn dầu tải nhiệt của Bơm dầu truyền nhiệt RY50-32-200 dựa trên cơ chế ly tâm: động cơ làm bánh công tác quay, bánh công tác truyền năng lượng cho dầu tải nhiệt, tạo chênh lệch áp suất giữa cửa hút và cửa xả để duy trì dòng dầu chuyển động liên tục trong toàn bộ hệ thống. Nhờ đó, dầu có thể nhận nhiệt tại nguồn gia nhiệt, vận chuyển nhiệt tới thiết bị sử dụng rồi quay trở lại để tiếp tục một chu trình mới.
Điểm quan trọng nhất cần hiểu là RY50-32-200 không trực tiếp tạo nhiệt. Bơm đóng vai trò tạo động lực cho môi chất tải nhiệt lưu thông. Chính dòng dầu tuần hoàn liên tục này mới giúp nhiệt lượng được vận chuyển từ khu vực gia nhiệt tới các thiết bị công nghệ một cách ổn định.
Quá trình tuần hoàn bắt đầu từ động cơ điện.
Khi động cơ RY50-32-200 hoạt động, mô-men quay được truyền qua khớp nối mềm tới trục bơm. Trục tiếp tục làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút.
Chuỗi truyền năng lượng có thể hình dung:
Điện năng → động cơ → khớp nối → trục bơm → bánh công tác → dầu tải nhiệt.
Như vậy, dầu không tự di chuyển trong hệ thống mà nhận năng lượng từ bánh công tác của RY50-32-200.
RY50-32-200 có cửa hút bố trí theo phương trục.
Khi bánh công tác quay, dầu từ đường hút được dẫn về khu vực trung tâm hay còn gọi là mắt bánh công tác.
Đây là điểm đầu tiên của quá trình truyền năng lượng thủy lực trong bơm.
Dòng dầu cần được cấp vào cửa hút một cách liên tục, đầy đủ và ổn định. Nếu lượng dầu vào không đủ, bơm không thể duy trì vòng tuần hoàn đúng yêu cầu.
Bánh công tác của RY50-32-200 là bộ phận trực tiếp truyền năng lượng cho dầu.
Số 200 trong ký hiệu RY50-32-200 thể hiện đường kính ngoài danh nghĩa của bánh công tác là 200 mm.
Khi bánh công tác quay, các cánh bơm tác động lên dầu đang nằm bên trong các rãnh cánh.
Dầu nhận vận tốc từ bánh công tác rồi được đưa từ khu vực tâm về phía chu vi.
Quá trình này diễn ra liên tục trong từng vòng quay của bánh công tác.
Khi dầu đi vào mắt bánh công tác, vận tốc của dầu còn tương đối thấp.
Bánh công tác đang quay nhanh sẽ kéo dầu chuyển động cùng các cánh bơm.
Dưới tác động của chuyển động quay, dầu được gia tốc và chuyển dần về phía đường kính ngoài của bánh công tác.
Có thể mô tả đơn giản:
Dầu vào tâm bánh công tác → nhận năng lượng → tăng vận tốc → di chuyển ra chu vi → rời bánh công tác.
Đây chính là nguyên lý ly tâm tạo nên khả năng tuần hoàn của RY50-32-200.
Sau khi rời bánh công tác, dầu đi vào phần thân bơm.
Tại đây, dòng dầu được thu gom và dẫn về phía cửa xả. Đồng thời, một phần động năng của dòng chất lỏng được chuyển thành áp suất.
Nhờ quá trình này, dầu tại phía xả có mức năng lượng cao hơn phía hút.
Chênh lệch năng lượng giữa hai phía chính là yếu tố làm dầu tiếp tục di chuyển qua hệ thống đường ống.
Trong một vòng dầu tải nhiệt thực tế, dầu phải đi qua rất nhiều thành phần như đường ống, co, van, bộ lọc, thiết bị gia nhiệt, áo nhiệt và bộ trao đổi nhiệt.
Tất cả đều tạo ra trở lực.
Nếu không có bơm, dòng dầu khó có thể tự lưu thông với lưu lượng cần thiết.
RY50-32-200 tạo chênh lệch áp suất giữa cửa hút và cửa xả để dầu có đủ năng lượng vượt qua những trở lực đó.
Vì vậy, có thể hiểu nguyên lý tuần hoàn một cách cô đọng:
Bánh công tác tạo năng lượng → bơm tạo chênh áp → chênh áp tạo dòng chảy → dòng dầu vận chuyển nhiệt.
Sau khi rời cửa xả của RY50-32-200, dầu tiếp tục đi vào vòng đường ống của hệ thống.
Tùy sơ đồ công nghệ, dầu được tuần hoàn qua nguồn gia nhiệt và các thiết bị sử dụng nhiệt theo trình tự được thiết kế.
Khi đi qua bộ gia nhiệt, dầu hấp thụ nhiệt.
Sau đó, dòng dầu nóng được đưa tới các thiết bị cần nhiệt như bộ trao đổi nhiệt, áo gia nhiệt, trục gia nhiệt, bồn gia nhiệt hoặc những cụm công nghệ sử dụng dầu nóng.
Chính RY50-32-200 duy trì chuyển động này liên tục.
Trong hệ thống tuần hoàn kín, dầu tải nhiệt chủ yếu đóng vai trò môi chất mang nhiệt.
Khi dầu nóng đi qua thiết bị sử dụng nhiệt, nhiệt lượng được truyền từ dầu sang quá trình công nghệ.
Nhiệt độ dầu sau đó giảm xuống một mức nhất định nhưng bản thân dầu vẫn tiếp tục nằm trong vòng tuần hoàn.
Dầu được đưa trở lại nguồn gia nhiệt để nhận nhiệt lần nữa.
Do đó, một chu trình cơ bản có thể hình dung:
Dầu nhận nhiệt → mang nhiệt đi → truyền nhiệt → giảm nhiệt → quay về nguồn gia nhiệt → nhận nhiệt trở lại.
RY50-32-200 liên tục cung cấp động lực để chu trình này không bị gián đoạn.
Đây là điểm đặc biệt quan trọng khi tìm hiểu nguyên lý hoạt động của RY50-32-200.
Bơm không làm dầu nóng lên với mục đích công nghệ.
Nguồn nhiệt được tạo ra bởi lò dầu tải nhiệt, bộ gia nhiệt điện hoặc thiết bị gia nhiệt khác.
RY50-32-200 chỉ đảm nhiệm việc đưa dầu chuyển động.
Có thể phân biệt rất rõ:
Nguồn gia nhiệt = tạo nhiệt.
Dầu tải nhiệt = mang nhiệt.
RY50-32-200 = tạo dòng tuần hoàn cho dầu.
Ba thành phần này kết hợp mới tạo thành một hệ thống truyền nhiệt hoàn chỉnh.
Nếu nguồn gia nhiệt tạo ra nhiệt nhưng dầu không lưu thông đủ nhanh, nhiệt sẽ khó được phân phối tới các thiết bị sử dụng.
RY50-32-200 giúp liên tục đưa lượng dầu đã nhận nhiệt ra khỏi khu vực gia nhiệt và thay thế bằng dòng dầu hồi.
Dầu nóng tiếp tục được chuyển tới tải nhiệt.
Nhờ đó:
Dầu hồi → nhận nhiệt → vận chuyển nhiệt → truyền nhiệt → trở thành dầu hồi.
Chu trình liên tục giúp hệ thống có điều kiện duy trì sự phân phối nhiệt ổn định hơn.
Trong vòng tuần hoàn dầu tải nhiệt, nhiệt độ cao chưa đủ để bảo đảm khả năng truyền nhiệt tốt.
Một lượng dầu thích hợp phải liên tục đi qua hệ thống.
Nếu lưu lượng quá thấp, lượng nhiệt được vận chuyển từ nguồn gia nhiệt đến tải nhiệt trong một đơn vị thời gian cũng bị ảnh hưởng.
Vì vậy, nhiệm vụ thực tế của RY50-32-200 không đơn thuần là “làm dầu chuyển động”, mà là duy trì lưu lượng tuần hoàn phù hợp với nhu cầu truyền nhiệt của hệ thống.
Một vòng tuần hoàn càng dài, càng nhiều van, co và thiết bị trao đổi nhiệt thì tổng trở lực càng lớn.
RY50-32-200 phải tạo đủ cột áp để thắng các trở lực này.
Nếu trở lực thực tế vượt quá khả năng của bơm, lưu lượng sẽ giảm.
Ngược lại, nếu hệ thống có trở lực quá thấp so với đặc tính bơm, điểm làm việc cũng có thể dịch chuyển khỏi vùng thích hợp.
Do đó, nguyên lý tuần hoàn hiệu quả luôn gắn với sự cân bằng:
Đặc tính RY50-32-200 ↔ trở lực đường ống ↔ lưu lượng thực tế.
Muốn dầu liên tục được đẩy ra cửa xả, trước hết cửa hút phải liên tục nhận đủ dầu.
Van hút của RY50-32-200 cần được mở hoàn toàn trong quá trình vận hành bình thường.
Nếu đường hút bị tắc hoặc bộ lọc quá bẩn, lượng dầu đi vào mắt bánh công tác giảm.
Khi đó, khả năng tạo dòng tuần hoàn cũng suy giảm.
Không nên điều chỉnh lưu lượng bằng cách bóp van hút vì điều này làm tăng tổn thất phía hút và có thể tạo điều kiện bất lợi cho bơm.
Bơm ly tâm cần được điền đầy môi chất trước khi vận hành.
Nếu trong thân RY50-32-200 tồn tại nhiều không khí, bánh công tác không được bao quanh bởi một khối dầu liên tục.
Khi đó, khả năng truyền năng lượng từ bánh công tác sang chất lỏng bị suy giảm.
Dòng tuần hoàn có thể không ổn định, xuất hiện rung, tiếng ồn hoặc giảm áp suất.
Vì vậy, mồi đầy dầu và xả khí là bước quan trọng để thiết lập một vòng tuần hoàn dầu tải nhiệt ổn định.
Nguyên lý hoạt động của RY50-32-200 dựa trên việc bánh công tác truyền năng lượng trực tiếp cho chất lỏng.
Nếu không có đủ dầu trong thân bơm, quá trình này không thể diễn ra bình thường.
Chạy khô còn có thể gây bất lợi cho các bộ phận bên trong bơm.
Do đó, trước và trong quá trình hoạt động phải luôn bảo đảm có đủ dầu tại cửa hút.
Dòng RY không nên hoạt động kéo dài dưới khoảng 30% lưu lượng thiết kế.
Khi lưu lượng quá thấp, dòng chất lỏng bên trong bánh công tác có thể xuất hiện tuần hoàn nội bộ và trạng thái thủy lực kém ổn định.
Năng lượng do bánh công tác truyền vào dầu cũng không được vận chuyển ra khỏi bơm hiệu quả như ở chế độ bình thường.
Điều này có thể gây tăng nhiệt và rung.
Do đó, duy trì lưu lượng thích hợp vừa phục vụ truyền nhiệt vừa bảo vệ chính RY50-32-200.
Khi khởi động, cửa xả có thể được đóng trong thời gian ngắn nhằm giảm tải ban đầu.
Nhưng sau khi bơm đạt tốc độ ổn định, van xả phải được mở từ từ.
RY50-32-200 không nên hoạt động với cửa xả đóng quá khoảng 3 phút.
Nếu bánh công tác vẫn quay nhưng dầu không được đưa ra khỏi bơm, năng lượng liên tục truyền vào một lượng dầu nhỏ và có thể làm nhiệt độ trong thân bơm tăng.
Điều này đi ngược lại mục tiêu của một hệ thống tuần hoàn liên tục.
Một vấn đề đặc biệt cần quan tâm khi tuần hoàn dầu nóng là xâm thực.
Nếu áp suất tại vùng hút giảm quá thấp so với điều kiện của môi chất, các vùng hơi có thể xuất hiện trong dòng dầu.
Khi những vùng hơi này đi đến nơi áp suất cao hơn và sụp xuống, bơm có thể xuất hiện tiếng ồn và rung.
Xâm thực làm giảm khả năng truyền năng lượng của bánh công tác và ảnh hưởng đến độ ổn định của vòng tuần hoàn.
Vì vậy, đường hút ngắn và thông thoáng, lọc sạch và van hút mở đầy đủ là những điều kiện quan trọng.
RY50-32-200 làm việc với dầu tải nhiệt nóng nên vòng tuần hoàn không chỉ liên quan tới lưu lượng mà còn liên quan tới quá trình gia nhiệt.
Khi bắt đầu từ trạng thái nguội, cần đưa dầu nóng tuần hoàn qua bơm một cách từ từ.
Tốc độ tăng nhiệt được kiểm soát để thân bơm, trục và các bộ phận cơ khí có thời gian giãn nở đồng đều.
Điều này giúp quá trình tuần hoàn chuyển từ trạng thái nguội sang trạng thái nóng mà hạn chế sốc nhiệt.
Khi hệ thống mới đưa vào sử dụng, nước và độ ẩm còn sót lại có thể ảnh hưởng tới dòng tuần hoàn.
Khi dầu được nâng tới khoảng 100–130°C, nước bắt đầu bay hơi mạnh hơn.
Hơi nước có thể tạo ra sự dao động của dòng dầu và làm bơm rung.
Do đó, hệ thống cần được giữ trong vùng nhiệt này để thực hiện quá trình khử nước trước khi tiếp tục nâng lên nhiệt độ làm việc cao hơn.
Sau khi nước được loại bỏ, vòng dầu sẽ ổn định hơn.
Muốn dòng dầu ổn định thì bánh công tác phải quay ổn định.
RY50-32-200 sử dụng hai ổ bi trong thân ổ trục để định vị và đỡ trục.
Khi hai ổ bi được bôi trơn tốt và bơm được căn đồng tâm chính xác, trục hạn chế được độ đảo.
Bánh công tác nhờ đó giữ vị trí ổn định bên trong thân bơm.
Đây là mối liên hệ trực tiếp giữa kết cấu cơ khí và chất lượng của dòng tuần hoàn.
Khớp nối mềm nằm giữa động cơ và trục RY50-32-200.
Bộ phận này truyền mô-men quay trong suốt quá trình bơm hoạt động.
Do đó, toàn bộ nguyên lý tuần hoàn có thể nối thành một chuỗi hoàn chỉnh:
Điện năng → động cơ → khớp nối → trục → bánh công tác → chênh áp → dòng dầu → vận chuyển nhiệt.
Nếu bất kỳ mắt xích nào bị gián đoạn, khả năng tuần hoàn dầu của hệ thống cũng bị ảnh hưởng.
Toàn bộ quá trình có thể hiểu theo trình tự: dầu hồi trở về đường hút → dầu đi vào tâm bánh công tác → động cơ làm bánh công tác quay → bánh công tác truyền năng lượng cho dầu → dầu được đẩy ra cửa xả với năng lượng cao hơn → dầu đi qua nguồn nhiệt và thiết bị sử dụng nhiệt → dầu sau khi truyền nhiệt quay trở lại đường hồi để tiếp tục chu trình mới.
Chu trình này được lặp lại liên tục trong suốt thời gian hệ thống vận hành.
Nguyên lý tuần hoàn dầu tải nhiệt của Bơm dầu truyền nhiệt RY50-32-200 được hình thành từ cơ chế ly tâm. Động cơ truyền chuyển động qua khớp nối và trục, làm bánh công tác quay khoảng 2.900 vòng/phút. Dầu đi vào theo cửa hút hướng trục, tới tâm bánh công tác, nhận năng lượng rồi được đưa ra phía chu vi và tiếp tục thoát qua cửa xả.
Bơm nhờ đó tạo chênh lệch áp suất cần thiết để dầu vượt qua trở lực đường ống và thiết bị, duy trì vòng tuần hoàn liên tục trong hệ thống. Dầu nhận nhiệt tại nguồn gia nhiệt, mang nhiệt tới thiết bị sử dụng, truyền một phần nhiệt lượng rồi quay trở lại để tiếp tục được gia nhiệt.
Vì vậy, chức năng cốt lõi của RY50-32-200 không phải tạo nhiệt mà là tạo và duy trì dòng dầu tải nhiệt liên tục. Khi đường hút thông thoáng, thân bơm đầy dầu, không khí được loại bỏ, lưu lượng được duy trì trong vùng thích hợp và hệ thống không bị xâm thực, RY50-32-200 có thể giúp quá trình nhận nhiệt – vận chuyển nhiệt – truyền nhiệt – hồi dầu diễn ra ổn định trong toàn bộ dây chuyền
Trong dây chuyền chế biến gỗ và ép gỗ công nghiệp, nhiều công đoạn cần nguồn nhiệt được cung cấp liên tục và phân bố tương đối đồng đều. Bơm dầu truyền nhiệt RY50-32-200 có thể đảm nhiệm nhiệm vụ tuần hoàn dầu tải nhiệt từ nguồn gia nhiệt đến các thiết bị sử dụng nhiệt rồi đưa dầu trở lại nguồn để tiếp tục chu kỳ.
Tài liệu kỹ thuật dòng RY xác định chế biến gỗ là một trong những lĩnh vực ứng dụng của bơm dầu truyền nhiệt, nhưng không quy định riêng từng loại máy ép hoặc từng quy trình sản xuất gỗ. Trong ứng dụng thực tế, RY50-32-200 phù hợp nhất với vai trò bơm tuần hoàn cho vòng dầu nóng gián tiếp của dây chuyền.
Với bộ thông số sử dụng gồm lưu lượng 18 m³/h, cột áp 50 m, công suất động cơ 5,5 kW và tốc độ 2.900 vòng/phút, bơm có thể được xem xét cho các hệ thống nhiệt có yêu cầu lưu lượng và tổn thất áp suất tương ứng.
Trong hệ thống gia nhiệt bằng dầu, RY50-32-200 không phải thiết bị tạo nhiệt. Nhiệt được tạo ra tại lò dầu hoặc thiết bị gia nhiệt, sau đó dầu tải nhiệt hấp thụ nhiệt lượng này.
Bơm thực hiện nhiệm vụ đưa dầu nóng tới thiết bị sản xuất theo chu trình:
Nguồn gia nhiệt → RY50-32-200 → thiết bị chế biến hoặc ép gỗ → đường dầu hồi → nguồn gia nhiệt.
Sau khi truyền một phần nhiệt cho thiết bị, dầu giảm nhiệt độ và quay trở lại lò. Dầu tiếp tục được gia nhiệt rồi lại được RY50-32-200 đưa đi.
Nhờ đó hình thành một vòng tuần hoàn nhiệt khép kín phục vụ liên tục cho dây chuyền.
Một ứng dụng điển hình của dầu tải nhiệt trong chế biến gỗ là cung cấp nhiệt cho bàn ép hoặc tấm ép gia nhiệt.
Dầu nóng được RY50-32-200 đưa từ nguồn nhiệt tới các đường dẫn nằm bên trong hoặc liên kết với tấm gia nhiệt của máy ép.
Quá trình có thể diễn ra theo hướng:
Dầu nóng → tấm gia nhiệt → bề mặt ép → vật liệu gỗ và lớp kết dính.
Sau khi truyền nhiệt, dầu được thu hồi về đường hồi.
Trong cấu hình này, nhiệm vụ chính của RY50-32-200 là duy trì lượng dầu liên tục đi qua hệ thống gia nhiệt của máy ép, qua đó hỗ trợ tấm ép duy trì nguồn nhiệt trong suốt chu kỳ sản xuất.
Đối với các sản phẩm gỗ cần ép nóng, nhiệt độ của bề mặt ép ảnh hưởng trực tiếp tới quá trình sản xuất.
Nếu dầu nóng được đưa tới bàn ép không ổn định, nhiệt tại các khu vực khác nhau có thể thay đổi theo thời gian.
RY50-32-200 tạo dòng tuần hoàn liên tục:
Dầu được làm nóng → đưa tới máy ép → truyền nhiệt → thu hồi → gia nhiệt lại.
Nhờ dòng dầu được duy trì, lượng dầu đã giảm nhiệt tại thiết bị nhanh chóng được đưa trở lại nguồn nhiệt và thay thế bằng lượng dầu nóng mới.
Đây là vai trò quan trọng của bơm trong dây chuyền ép gỗ sử dụng dầu tải nhiệt.
Đối với hệ thống máy ép có nhiều tầng hoặc nhiều bề mặt cần gia nhiệt, dầu nóng có thể phải được phân phối qua một mạng đường ống gồm nhiều nhánh.
Trong trường hợp này, RY50-32-200 không chỉ đưa dầu tới một thiết bị mà còn phải tạo đủ năng lượng cho dòng dầu vượt qua trở lực của:
Đường ống → van → co nối → bộ chia → kênh dầu của bàn ép → đường hồi.
Với cột áp 50 m trong bộ thông số sử dụng, bơm có khả năng cung cấp năng lượng cho vòng tuần hoàn có mức tổn thất tương ứng.
Tuy nhiên, số tầng ép hoặc số thiết bị mà một RY50-32-200 có thể phục vụ không thể xác định chỉ dựa vào tên model. Cần tính tổng lưu lượng và tổng tổn thất áp suất của toàn bộ mạng dầu.
Trong hệ thống ép nóng, nhiệt không chỉ phụ thuộc vào nhiệt độ dầu mà còn phụ thuộc vào lượng dầu liên tục đi qua bề mặt trao đổi nhiệt.
Với bộ thông số sử dụng 18 m³/h, RY50-32-200 tạo dòng dầu tuần hoàn tương ứng khi làm việc tại điểm hệ thống phù hợp.
Lưu lượng giúp thực hiện liên tục chu trình:
Dầu nóng đi vào thiết bị → truyền nhiệt → dầu giảm nhiệt đi ra → dầu nóng mới tiếp tục thay thế.
Nhờ đó bề mặt gia nhiệt không chỉ nhận một lượng dầu nóng ban đầu mà được cung cấp môi chất liên tục trong suốt quá trình ép.
Ngoài máy ép, RY50-32-200 còn có thể tham gia vòng dầu nóng của hệ thống sấy sử dụng bộ trao đổi nhiệt.
Trong cấu hình này, dầu nóng không tiếp xúc trực tiếp với gỗ.
Bơm đưa dầu tới bộ trao đổi nhiệt:
RY50-32-200 → dầu nóng → bộ trao đổi nhiệt → không khí nóng → buồng sấy gỗ.
Dầu truyền nhiệt cho không khí, sau đó không khí nóng được đưa qua khu vực chứa vật liệu cần sấy.
Dầu sau bộ trao đổi nhiệt quay trở lại nguồn gia nhiệt.
Vai trò của RY50-32-200 vẫn tập trung vào một nhiệm vụ duy nhất: duy trì dòng dầu nóng qua bộ trao đổi nhiệt.
Trong nhà máy có nhiều thiết bị cần nhiệt, một phương án là sử dụng nguồn dầu nóng tập trung.
Dầu từ lò có thể được phân phối tới nhiều khu vực như máy ép, bộ trao đổi nhiệt của hệ thống sấy hoặc các thiết bị gia nhiệt gián tiếp khác.
RY50-32-200 khi đó trở thành một phần của mạng tuần hoàn trung tâm:
Lò dầu → bơm → đường cấp chính → các nhánh sử dụng nhiệt → đường hồi chung → lò dầu.
Ưu điểm của cách bố trí này là nhiệt được tạo tại một nguồn rồi vận chuyển bằng dầu đến các vị trí cần sử dụng.
Dòng RY được thiết kế để vận chuyển môi chất nhiệt độ cao, với nhiệt độ môi chất tối đa được tài liệu nêu tới 350°C trong điều kiện phù hợp.
Đây là đặc điểm quan trọng đối với những dây chuyền chế biến gỗ sử dụng dầu tải nhiệt.
Tuy nhiên, điều đó không có nghĩa máy ép gỗ phải làm việc ở 350°C. Nhiệt độ thực tế phải được lựa chọn theo công nghệ sản xuất, loại dầu tải nhiệt, vật liệu gỗ, chất kết dính và giới hạn nhiệt của thiết bị.
RY50-32-200 chỉ có nhiệm vụ tuần hoàn dầu tại điều kiện nằm trong phạm vi kỹ thuật cho phép.
Một đặc điểm kết cấu của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.
Đối với hệ thống ép gỗ sử dụng dầu nóng, đây là thiết kế phù hợp với chức năng của một bơm tuần hoàn nhiệt độ cao.
Cấu trúc này hỗ trợ hạn chế nhiệt truyền bất lợi về khu vực ổ bi và cụm truyền động, giúp bơm duy trì trạng thái cơ khí ổn định khi môi chất bên trong có nhiệt độ cao.
RY50-32-200 sử dụng khớp nối mềm ba chấu giữa động cơ và trục bơm.
Động cơ truyền chuyển động theo chuỗi:
Động cơ → khớp nối → trục → bánh công tác → dầu tải nhiệt.
Phần tử đàn hồi của khớp nối giúp hấp thụ một phần rung và dao động nhỏ giữa hai cụm quay.
Đối với hệ thống ép gỗ hoạt động theo ca dài, duy trì cụm truyền động ổn định góp phần hạn chế tải bất lợi lên ổ bi và trục.
Tuy nhiên, khớp nối mềm không thay thế việc căn chỉnh. Sai lệch vành ngoài khớp nối của dòng RY cần được kiểm soát không quá 0,1 mm, khoảng cách hai đầu trục khoảng 2–3 mm.
Một hệ thống ép nóng không chỉ cần đạt nhiệt độ yêu cầu mà còn cần duy trì nhiệt trong suốt chu kỳ ép.
RY50-32-200 giúp dầu liên tục thay đổi vị trí trong vòng tuần hoàn.
Dầu vừa truyền nhiệt được đưa ra khỏi thiết bị, trong khi dầu có nhiệt độ cao hơn được đưa tới thay thế.
Vì vậy, chức năng của bơm có thể hiểu theo chuỗi:
Tạo dòng → vận chuyển dầu nóng → đưa nhiệt tới bàn ép → thu hồi dầu → lặp lại chu trình.
Đây chính là giá trị cốt lõi của RY50-32-200 trong dây chuyền chế biến và ép gỗ.
Trong dây chuyền có nhiều máy ép, nhu cầu nhiệt có thể thay đổi khi một số máy tạm dừng.
Nếu nhiều nhánh dầu đóng lại, lưu lượng đi qua bơm có thể giảm mạnh.
Theo yêu cầu vận hành của dòng RY, không nên để bơm hoạt động kéo dài dưới khoảng 30% lưu lượng thiết kế.
Nếu hệ thống thường xuyên thay đổi số máy hoạt động, có thể cần bố trí đường bypass hoặc giải pháp điều tiết phù hợp để vẫn duy trì một lượng dầu tuần hoàn qua RY50-32-200.
Điều này vừa bảo vệ bơm vừa giúp vòng dầu duy trì trạng thái ổn định.
Máy ép và hệ thống dầu thường bắt đầu từ trạng thái nhiệt độ thấp trước khi đạt chế độ sản xuất.
Đối với dòng RY, không nên tăng nhiệt quá nhanh.
Chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm nên không vượt quá 40°C, đồng thời tốc độ tăng nhiệt khoảng không quá 50°C mỗi giờ.
Gia nhiệt từ từ giúp thân bơm, trục, ổ bi và hệ thống đường ống thích nghi với sự giãn nở nhiệt, qua đó hạn chế biến dạng và mất đồng tâm.
Trong dây chuyền ép gỗ, mạng dầu nóng có thể gồm nhiều ống thép và nhánh dẫn tới từng bàn ép.
Không nên để trọng lượng đường ống hoặc lực giãn nở nhiệt truyền trực tiếp lên RY50-32-200.
Đường hút và đường xả cần có giá đỡ riêng.
Nếu đường ống kéo thân bơm lệch khỏi vị trí ban đầu, khớp nối và ổ bi có thể chịu tải bất thường, làm bơm rung và giảm tuổi thọ.
Đối với hệ thống chế biến gỗ, việc theo dõi RY50-32-200 không chỉ nhằm bảo vệ bơm mà còn giúp đánh giá tình trạng vòng cấp nhiệt.
Nếu lưu lượng giảm rõ rệt, nguyên nhân có thể đến từ đường hút, lưới lọc, bánh công tác, van hoặc hệ thống đường ống.
Khi dòng dầu giảm, khả năng vận chuyển nhiệt tới máy ép cũng giảm theo.
Do đó trong vận hành nên thường xuyên theo dõi:
Lưu lượng – áp suất – độ rung – nhiệt độ ổ bi – tiếng ồn – tình trạng rò dầu.
Ở các nhà máy mà máy ép nóng hoạt động liên tục, hỏng bơm dầu có thể làm mất nguồn nhiệt của dây chuyền.
Với các hệ thống quan trọng, phương án bố trí:
01 bơm vận hành + 01 bơm dự phòng
giúp nâng cao khả năng duy trì sản xuất khi bơm chính cần bảo dưỡng.
Bơm dự phòng cũng cần được chạy thử định kỳ; theo hướng dẫn dòng RY, bơm dự phòng nên được khởi động và dừng ít nhất mỗi tuần một lần.
Không nên chỉ dựa vào công suất động cơ 5,5 kW để kết luận RY50-32-200 phù hợp với một máy ép cụ thể.
Việc lựa chọn phải xét đồng thời:
Tổng lưu lượng dầu cần thiết → số bàn ép → kích thước đường dầu → chiều dài đường ống → số lượng van và co → tổn thất trong các kênh dầu → độ nhớt dầu ở nhiệt độ vận hành → yêu cầu truyền nhiệt thực tế.
Nếu điểm làm việc của hệ thống nằm phù hợp với khả năng của RY50-32-200 thì bơm mới có thể vận hành ổn định và phát huy hiệu quả.
Bơm dầu truyền nhiệt RY50-32-200 phục vụ dây chuyền chế biến gỗ và ép gỗ công nghiệp chủ yếu thông qua nhiệm vụ tuần hoàn dầu nóng giữa nguồn gia nhiệt và các thiết bị cần nhiệt. Bơm có thể được ứng dụng trong vòng dầu của bàn ép gia nhiệt, hệ thống ép nóng, bộ trao đổi nhiệt và hệ thống sấy sử dụng dầu tải nhiệt khi đặc tính thủy lực của hệ thống phù hợp.
Với bộ thông số sử dụng lưu lượng 18 m³/h, cột áp 50 m, công suất 5,5 kW và tốc độ 2.900 vòng/phút, RY50-32-200 tạo dòng dầu liên tục để vận chuyển nhiệt từ lò tới thiết bị rồi đưa dầu trở lại nguồn gia nhiệt.
Giá trị chính của RY50-32-200 trong dây chuyền gỗ nằm ở chu trình bơm dầu nóng → cấp nhiệt cho thiết bị → thu hồi dầu → gia nhiệt lại → tiếp tục tuần hoàn. Khi được lựa chọn đúng điểm làm việc, lắp đặt chính xác và duy trì lưu lượng ổn định, bơm trở thành một mắt xích quan trọng giúp hệ thống gia nhiệt của dây chuyền chế biến và ép gỗ hoạt động liên tục, ổn định
Bơm dầu nhiệt độ cao RY50-32-200 lưu lượng 18 m3/h, công suất 5.5 kW, cột áp 50 m
Liên hệ
Kinh doanh: 0986488886
Điện thoại bàn: 02436276669
Email: bomvietnhat@gmail.com
Viber: +84986488886
Hà Nội: Số 41.1 và 42.1 Lô C, Tổ 19, Khu giãn dân Khuyến Lương, Hoàng Mai, Hà Nội.
Sài gòn: Số 117 đường Nguyễn tư giản, Quận Gò Vấp, Thành phố Hồ chí Minh.
Mã số thuế: 0103500572 cấp ngày 06/03/2009
