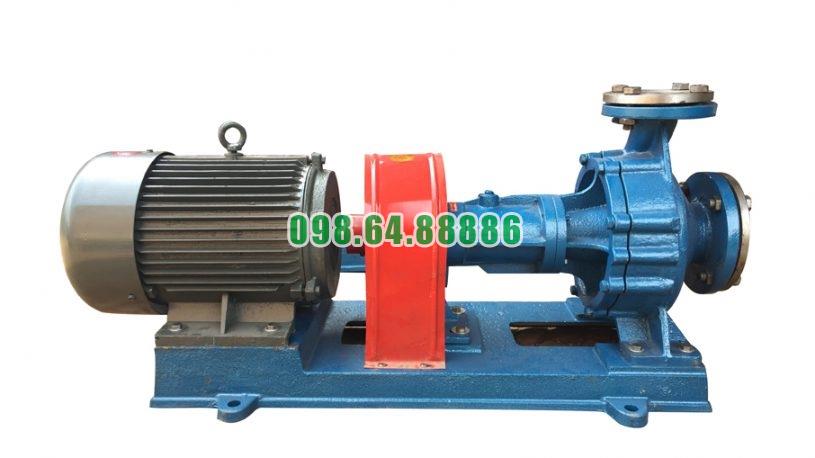

Bơm ly tâm chịu nhiệt RY40-25-200 công suất 4 kW, lưu lượng 10 m3/h, cột áp 50 m, tốc độ 2900 vòng/phút

Cơ chế làm kín kép duy trì độ an toàn cho Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 sử dụng kết cấu làm kín gồm packing và phớt dầu cao su chịu nhiệt, tạo hai lớp hỗ trợ kiểm soát dầu tại khu vực trục bơm. Cách bố trí này giúp hạn chế dầu truyền nhiệt nóng rò ra ngoài, đồng thời bảo vệ khu vực ổ trục và duy trì trạng thái vận hành an toàn của cụm bơm.

Packing tạo lớp làm kín chính quanh trục

Packing được bố trí trong buồng làm kín tại vị trí trục đi xuyên qua nắp bơm. Các vòng chèn được ép quanh bề mặt trục nhằm thu nhỏ khe hở giữa phần quay và phần cố định.

Khi dầu nóng có xu hướng đi dọc theo trục ra ngoài, các vòng packing tạo trở lực lớn đối với dòng rò. Đây là lớp làm kín trực tiếp chịu ảnh hưởng của áp suất và nhiệt độ từ phía thân bơm.

Phớt dầu tạo lớp bảo vệ bổ sung

Ngoài packing, RY40-25-200 còn bố trí phớt dầu cao su chịu nhiệt trong cụm kết cấu phía trục. Phớt dầu hỗ trợ kiểm soát môi chất và bảo vệ khu vực ổ trục khỏi sự xâm nhập không mong muốn của dầu hoặc tạp chất.

Nhờ có thêm phần tử làm kín này, khả năng bảo vệ khu vực trục được tăng cường so với việc chỉ phụ thuộc vào một vị trí làm kín duy nhất.

Hai bộ phận làm kín đảm nhiệm chức năng bổ trợ nhau

Cơ chế làm kín của RY40-25-200 có thể hiểu theo hướng hai cấp bảo vệ. Packing tập trung kiểm soát dầu nóng tại buồng làm kín, trong khi phớt dầu hỗ trợ bảo vệ khu vực phía sau của cụm trục.

Hai bộ phận không phải là phớt cơ khí kép, mà là hai dạng chi tiết làm kín khác nhau được sử dụng trong cùng kết cấu bơm. Sự kết hợp này giúp hạn chế dầu truyền nhiệt di chuyển từ vùng thủy lực sang các bộ phận cơ khí phía ngoài.

Hạn chế dầu nóng tiếp cận cụm ổ bi

Một trong những mục tiêu quan trọng của hệ thống làm kín là bảo vệ thân ổ trục và hai ổ bi. Dầu truyền nhiệt có nhiệt độ cao nếu rò mạnh về phía ổ bi có thể ảnh hưởng đến chất bôi trơn và điều kiện làm việc của ổ trục.

Packing kiểm soát dòng rò ngay từ phía thân bơm, còn phớt dầu tạo thêm ranh giới bảo vệ. Nhờ đó, cụm ổ bi được cách ly tốt hơn khỏi vùng dầu nóng.

Giảm nguy cơ rò rỉ ra khu vực bên ngoài

RY40-25-200 được sử dụng để tuần hoàn dầu truyền nhiệt có thể đạt nhiệt độ cao. Vì vậy, rò rỉ môi chất không chỉ gây thất thoát dầu mà còn tiềm ẩn nguy cơ mất an toàn tại khu vực máy.

Kết cấu packing kết hợp phớt dầu giúp kiểm soát lượng dầu thoát theo trục, góp phần giữ khu vực xung quanh bơm sạch và an toàn hơn trong quá trình vận hành.

Packing có thể điều chỉnh khi xuất hiện rò rỉ

Sau thời gian hoạt động, packing có thể bị nén hoặc mài mòn. Khi lượng dầu rò tăng, lực ép packing có thể được điều chỉnh để khôi phục khả năng làm kín.

Tuy nhiên, không nên ép packing quá chặt. Lực ép quá lớn sẽ tăng ma sát với trục, gây phát nhiệt và làm dây chèn nhanh mòn. Mục tiêu là tạo độ kín phù hợp nhưng vẫn bảo đảm trục quay ổn định ở tốc độ khoảng 2.900 vòng/phút.

Phớt dầu cần được kiểm tra cùng cụm ổ trục

Trong quá trình bảo dưỡng, phớt dầu cần được kiểm tra tình trạng đàn hồi, biến dạng và mài mòn. Nếu phớt bị chai cứng hoặc hư hỏng do quá trình sử dụng lâu dài, khả năng bảo vệ khu vực ổ trục sẽ giảm.

Việc thay phớt đúng thời điểm giúp duy trì hiệu quả của toàn bộ hệ thống làm kín thay vì chỉ tập trung vào packing.

Độ đồng tâm của trục ảnh hưởng trực tiếp đến độ kín

Packing và phớt dầu đều làm việc quanh trục bơm. Nếu trục rung hoặc lệch tâm, bề mặt tiếp xúc giữa trục và các phần tử làm kín sẽ không đều, khiến chúng nhanh mòn và tăng nguy cơ rò dầu.

Do đó, căn chỉnh đồng tâm giữa động cơ và Bơm dầu truyền nhiệt RY40-25-200 có vai trò trực tiếp trong việc duy trì hiệu quả làm kín lâu dài.

Cơ chế làm kín kép của Bơm dầu truyền nhiệt RY40-25-200 được hình thành từ sự kết hợp giữa packing và phớt dầu cao su chịu nhiệt. Packing đảm nhiệm việc kiểm soát dầu rò tại khu vực trục xuyên qua nắp bơm, trong khi phớt dầu tạo thêm lớp bảo vệ cho khu vực cơ khí phía sau.

Kết cấu hai phần tử làm kín này giúp hạn chế dầu nóng rò ra ngoài, bảo vệ cụm ổ bi và nâng cao mức độ an toàn khi bơm vận hành. Để duy trì hiệu quả, packing, phớt dầu và độ đồng tâm của trục cần được kiểm tra định kỳ và xử lý kịp thời khi xuất hiện dấu hiệu mài mòn.

Cánh quạt tản nhiệt vỏ ngoài hỗ trợ làm mát Bơm dầu truyền nhiệt RY40-25-200

Trong cụm Bơm dầu truyền nhiệt RY40-25-200, khả năng kiểm soát nhiệt có ý nghĩa đặc biệt quan trọng do bơm thường xuyên làm việc với dầu truyền nhiệt ở nhiệt độ cao. Tuy nhiên, cần phân biệt rõ: phần bơm RY40-25-200 chủ yếu sử dụng cơ chế tản nhiệt tự nhiên, còn cánh quạt nhìn thấy ở phía ngoài cụm thiết bị thường thuộc hệ thống làm mát của động cơ.

Cánh quạt ngoài hỗ trợ giải nhiệt cho động cơ

Động cơ 4 kW cung cấp chuyển động quay cho RY40-25-200 và hoạt động ở tốc độ khoảng 2.900 vòng/phút. Trong quá trình làm việc, động cơ phát sinh nhiệt do tổn thất điện và cơ học.

Cánh quạt bố trí phía sau động cơ quay cùng trục, tạo dòng không khí đi qua bề mặt vỏ motor. Luồng khí này mang nhiệt từ vỏ động cơ ra môi trường, giúp hạn chế hiện tượng nhiệt tích tụ trong quá trình vận hành kéo dài.

Luồng không khí làm tăng khả năng trao đổi nhiệt

Nếu chỉ dựa vào đối lưu tự nhiên, nhiệt trên bề mặt động cơ thoát ra môi trường chậm hơn. Khi cánh quạt hoạt động, không khí liên tục được đẩy qua các bề mặt tản nhiệt của vỏ motor, tăng tốc độ trao đổi nhiệt với môi trường xung quanh.

Nhờ vậy, động cơ có điều kiện duy trì nhiệt độ làm việc ổn định hơn khi phải liên tục truyền công suất cho Bơm dầu truyền nhiệt RY40-25-200.

Phần bơm sử dụng tản nhiệt tự nhiên

Khác với động cơ, phần thủy lực và cụm ổ trục của RY40-25-200 không phụ thuộc vào một quạt cưỡng bức riêng. Nhiệt từ thân bơm được phân tán thông qua kết cấu kim loại của thân, giá đỡ và thân ổ bi ra không khí xung quanh.

Thiết kế này giúp hạn chế nhiệt từ dầu nóng truyền quá mức đến cụm ổ trục, đồng thời giảm nhu cầu bố trí thêm một hệ thống nước làm mát riêng cho bơm.

Hỗ trợ bảo vệ cụm truyền động khi làm việc với dầu nóng

Khi bơm vận chuyển dầu truyền nhiệt ở nhiệt độ cao, phần đầu bơm liên tục nhận nhiệt từ môi chất. Trong khi đó, động cơ cũng tự phát nhiệt trong quá trình chuyển điện năng thành cơ năng.

Sự kết hợp giữa tản nhiệt tự nhiên của phần bơm và quạt làm mát của động cơ giúp hai khu vực có cơ chế kiểm soát nhiệt phù hợp với chức năng riêng. Điều này hỗ trợ cụm bơm – motor làm việc ổn định hơn trong hệ thống dầu nóng.

Giảm ảnh hưởng của nhiệt đến ổ bi và động cơ

Nhiệt độ quá cao có thể ảnh hưởng đến chất bôi trơn, ổ bi và tuổi thọ của các chi tiết quay. Vì vậy, khả năng giải nhiệt có tác động trực tiếp đến độ ổn định của RY40-25-200 khi vận hành nhiều giờ.

Phần thân bơm phân tán nhiệt tự nhiên để hạn chế nhiệt truyền về ổ bi, trong khi cánh quạt motor liên tục làm mát vỏ động cơ. Hai quá trình này góp phần duy trì điều kiện nhiệt phù hợp cho toàn bộ cụm thiết bị.

Cần giữ cánh quạt và bề mặt tản nhiệt thông thoáng

Để khả năng làm mát được duy trì, khu vực cánh quạt motor, khe thông gió và bề mặt vỏ động cơ cần được giữ sạch. Bụi bẩn hoặc vật cản có thể làm giảm lưu lượng không khí và khiến khả năng giải nhiệt suy giảm.

Đồng thời, khu vực thân bơm và thân ổ bi cũng cần đủ thông thoáng để quá trình tản nhiệt tự nhiên diễn ra thuận lợi.

Cánh quạt tản nhiệt vỏ ngoài hỗ trợ làm mát Bơm dầu truyền nhiệt RY40-25-200 cần được hiểu chủ yếu là cánh quạt làm mát của động cơ trong toàn bộ cụm bơm – motor. Cánh quạt tạo luồng không khí giải nhiệt cho motor 4 kW, trong khi phần bơm RY40-25-200 sử dụng kết cấu tản nhiệt tự nhiên để hạn chế ảnh hưởng của dầu nóng đến cụm ổ trục.

Sự phối hợp giữa quạt làm mát động cơ và tản nhiệt tự nhiên của thân bơm giúp toàn bộ cụm RY40-25-200 thích nghi tốt hơn với điều kiện vận hành liên tục trong hệ thống dầu truyền nhiệt nhiệt độ cao.
