Bơm dầu truyền nhiệt RY50-32-250 sử dụng kết cấu đỡ một phía, kết hợp chân đỡ và gối đỡ trung tâm. Đây là bộ phận quan trọng giúp giữ cụm trục, ổ bi và rôto ở vị trí ổn định khi bơm làm việc trong hệ thống tuần hoàn dầu nóng.
Trong quá trình vận hành, trục bơm phải truyền chuyển động liên tục từ động cơ đến bánh công tác. Gối đỡ trung tâm tạo kết cấu nâng đỡ cho khu vực trục và thân ổ trục, góp phần duy trì vị trí làm việc chính xác của cụm rôto.
Điều này đặc biệt quan trọng khi RY50-32-250 hoạt động ở tốc độ khoảng 2.900 vòng/phút, bởi độ ổn định của trục ảnh hưởng trực tiếp đến độ rung và tuổi thọ các chi tiết quay.
Cụm ổ trục của dòng RY chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto. Gối đỡ trung tâm kết hợp với thân ổ trục và vòng bi tạo thành hệ thống nâng đỡ chắc chắn cho trục bơm.
Nhờ đó, bánh công tác có điều kiện duy trì đúng vị trí khi quay, hạn chế độ đảo của trục và giảm tải bất thường lên ổ bi.
Rung động kéo dài có thể làm tăng mài mòn ổ bi, khớp nối và các chi tiết của cụm rôto. Thiết kế gối đỡ vững chắc góp phần giữ hệ truyền động ổn định và hạn chế rung khi bơm được căn chỉnh đúng kỹ thuật.
Nhà sản xuất quy định biên độ rung trong quá trình khởi động không được vượt quá 0,06 mm. Nếu xuất hiện rung bất thường phải kiểm tra ngay.
Gối đỡ trung tâm còn góp phần duy trì vị trí của trục sau khi bơm và động cơ được căn chỉnh.
Theo yêu cầu lắp đặt, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.
Việc duy trì độ đồng tâm tốt giúp giảm ma sát, hạn chế nóng ổ bi và giảm tác động không cần thiết lên cụm trục.
RY50-32-250 thuộc dòng bơm có thể làm việc với môi chất nhiệt độ lên tới 350°C.
Trong điều kiện này, các bộ phận của bơm chịu ảnh hưởng của giãn nở nhiệt. Kết cấu chân đỡ và gối đỡ trung tâm tạo nền tảng cơ khí vững chắc cho cụm bơm, giúp duy trì vị trí tương đối của các chi tiết khi thiết bị được gia nhiệt và vận hành đúng quy trình.
Hiệu quả của gối đỡ trung tâm phụ thuộc nhiều vào chất lượng lắp đặt toàn bộ cụm máy. Bơm và động cơ phải được đặt trên móng chắc chắn, cân bằng bệ máy trước khi siết bu lông.
Đồng thời, đường ống hút và đường ống xả phải có giá đỡ độc lập, không được truyền trọng lượng trực tiếp lên thân bơm.
Cách bố trí này giúp tránh lực bên ngoài làm biến dạng hoặc lệch cụm bơm, từ đó bảo vệ gối đỡ, ổ bi và trục.
Thiết kế gối đỡ trung tâm của Bơm dầu truyền nhiệt RY50-32-250 góp phần nâng cao độ bền của cụm bơm bằng cách hỗ trợ trục và rôto, duy trì độ đồng tâm, hạn chế rung động và giảm tải bất thường lên ổ bi.
Khi kết hợp với hai bộ vòng bi, chân đỡ, bệ máy chắc chắn và quá trình căn chỉnh đúng kỹ thuật, gối đỡ trung tâm giúp RY50-32-250 duy trì kết cấu ổn định trong điều kiện vận hành liên tục với dầu tải nhiệt nhiệt độ cao.
Nguyên lý lực ly tâm truyền tải chất lỏng ở Bơm dầu truyền nhiệt RY50-32-250 dựa trên chuyển động quay của bánh công tác để truyền năng lượng cho dầu truyền nhiệt. Khi bánh công tác quay, dầu được đưa từ vùng tâm ra phía ngoài, sau đó đi vào thân bơm và được dẫn tới cửa xả để hình thành dòng tuần hoàn liên tục.
Dòng RY có cửa hút hướng trục và cửa xả hướng tâm theo phương thẳng đứng, phù hợp với hướng chuyển động của chất lỏng qua bánh công tác.
Khi RY50-32-250 hoạt động, dầu từ đường hút đi qua cửa hút hướng trục và tiến vào khu vực trung tâm bánh công tác.
Bánh công tác liên tục đưa lượng dầu tại vùng tâm ra phía ngoài. Nhờ đó, dầu mới từ đường hút tiếp tục đi vào bơm, tạo nên quá trình hút liên tục.
Hướng dòng dầu ban đầu:
Đường hút → cửa hút → tâm bánh công tác
Đây là phần cốt lõi trong nguyên lý lực ly tâm truyền tải chất lỏng ở Bơm dầu truyền nhiệt RY50-32-250.
Khi động cơ làm trục và bánh công tác quay, các cánh bánh công tác truyền năng lượng cho dầu. Dầu chuyển động theo bánh công tác và được đưa từ vùng tâm về phía mép ngoài.
Quá trình diễn ra theo trình tự:
Dầu vào tâm → bánh công tác quay → dầu được gia tốc → dầu chuyển ra mép ngoài bánh công tác
Nhờ đó, dầu nhận thêm năng lượng trước khi đi vào phần thân bơm.
Theo bảng thông số của dòng RY, RY50-32-250 làm việc ở tốc độ khoảng 2.900 vòng/phút với động cơ 11 kW.
Chuyển động được truyền theo chuỗi:
Động cơ → khớp nối mềm → trục bơm → bánh công tác → dầu truyền nhiệt
Tốc độ quay ổn định giúp bánh công tác liên tục truyền năng lượng cho dầu để duy trì quá trình hút và đẩy.
Sau khi rời mép bánh công tác, dầu có năng lượng và vận tốc cao hơn. Dòng dầu được thân bơm thu nhận và dẫn tới cửa xả hướng tâm.
Trong quá trình này, một phần động năng của dòng dầu được chuyển thành áp năng, giúp dầu có khả năng vượt qua trở lực của đường ống và thiết bị trong hệ thống.
Toàn bộ đường đi của chất lỏng qua bơm có thể tóm tắt:
Cửa hút hướng trục → tâm bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả hướng tâm
Khi lượng dầu trong bánh công tác được đưa ra cửa xả, dầu mới lại tiếp tục đi vào vùng tâm. Quá trình này lặp lại liên tục trong suốt thời gian RY50-32-250 hoạt động.
Nhờ đó, bơm tạo được dòng dầu tuần hoàn liên tục cho hệ thống gia nhiệt công nghiệp.
Để quá trình truyền tải diễn ra ổn định, thân bơm phải được mồi đầy môi chất trước khi khởi động. Tài liệu yêu cầu quay khớp nối bằng tay trong quá trình mồi để hỗ trợ đẩy không khí ra khỏi bơm.
Bánh công tác cũng phải quay đúng chiều và đủ tốc độ. Tốc độ thấp, chiều quay sai hoặc bánh công tác bị tắc đều có thể làm bơm không lên dầu hoặc lưu lượng giảm.
Nguyên lý lực ly tâm truyền tải chất lỏng ở Bơm dầu truyền nhiệt RY50-32-250 là quá trình bánh công tác quay để đưa dầu từ tâm ra mép ngoài, tăng năng lượng cho dòng dầu rồi dẫn dầu qua thân bơm tới cửa xả.
Quá trình hút dầu – tạo chuyển động ly tâm – tăng năng lượng – tăng áp – đẩy dầu diễn ra liên tục, giúp RY50-32-250 duy trì dòng dầu truyền nhiệt tuần hoàn ổn định trong hệ thống.

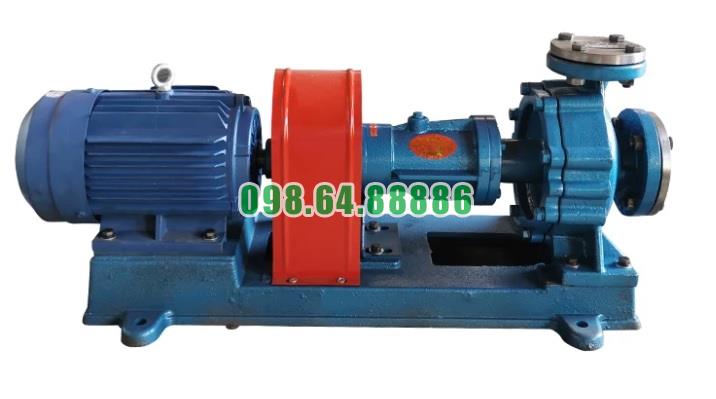

Bơm dầu chịu nhiệt RY50-32-250 lưu lượng 18 m3/h, công suất 11 kW, cột áp 70 m
