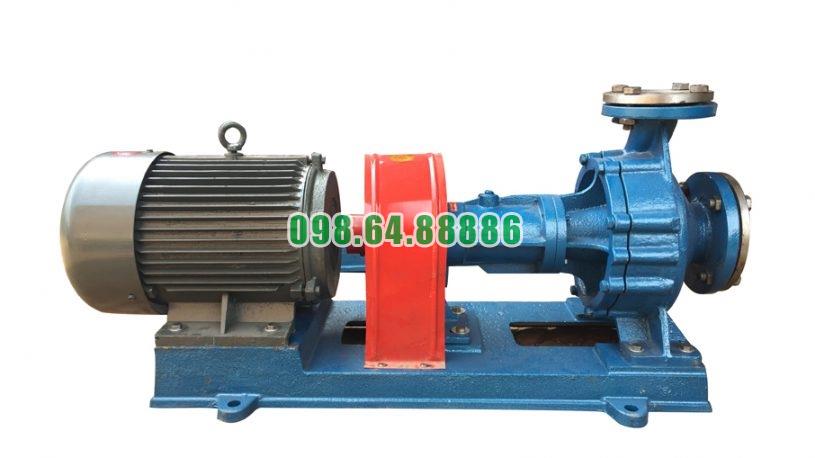

Bơm dầu truyền nhiệt chịu nhiệt cao RY40-25-160 tốc độ 2.900 vòng/phút, lưu lượng 10 m3/h, cột áp 28 m, công suất 2.2 kW

Bơm dầu truyền nhiệt RY40-25-160 – giải pháp an toàn chống rò rỉ dầu nóng

Trong hệ thống gia nhiệt, rò rỉ dầu truyền nhiệt nóng là vấn đề cần được kiểm soát chặt chẽ vì môi chất vừa có nhiệt độ cao vừa tuần hoàn liên tục trong đường ống. Bơm dầu truyền nhiệt RY40-25-160 được thiết kế với cụm làm kín kết hợp, hệ trục được đỡ ổn định và kết cấu tản nhiệt tự nhiên, qua đó góp phần hạn chế những nguyên nhân có thể dẫn đến rò rỉ tại khu vực trục bơm.

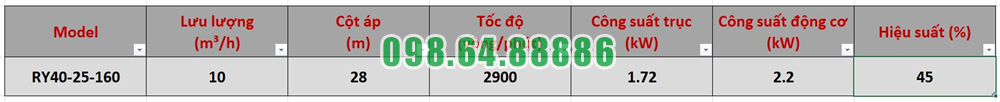

Với lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút, RY40-25-160 phù hợp với những hệ thống dầu nóng có yêu cầu tương ứng. Khả năng kiểm soát rò rỉ của bơm không đến từ một chi tiết duy nhất mà từ sự phối hợp giữa bộ chèn, phớt dầu chịu nhiệt, trục, ổ bi và gối đỡ.

1. Vị trí dễ phát sinh rò rỉ nhất nằm quanh trục bơm

Bên trong RY40-25-160, bánh công tác nằm trong khoang chứa dầu nóng nhưng phải nhận chuyển động từ động cơ đặt phía ngoài. Vì vậy, trục bơm phải đi xuyên qua nắp bơm.

Đây là vị trí đặc biệt vì:

Khoang dầu đứng yên tương đối → trục quay liên tục → cần duy trì độ kín quanh trục

Nếu khu vực này không được làm kín tốt, dầu nóng có thể đi theo khe hở quanh trục ra phía ngoài.

Do đó, cụm làm kín quanh trục là bộ phận trung tâm trong giải pháp hạn chế rò rỉ của RY40-25-160.

2. Bộ chèn tạo lớp làm kín chính quanh trục

RY40-25-160 sử dụng chèn làm kín tại khu vực trục đi qua phần thân bơm.

Chèn được bố trí bao quanh trục nhằm kiểm soát đường thoát của dầu nóng.

Khi được lắp đặt và điều chỉnh đúng, chèn tạo độ kín cần thiết nhưng vẫn cho phép trục quay ở tốc độ 2.900 vòng/phút.

Đây là yếu tố rất quan trọng bởi nếu siết quá lỏng, khả năng rò rỉ có thể tăng; ngược lại, siết quá chặt có thể làm tăng ma sát và nhiệt tại khu vực trục.

3. Phớt dầu chịu nhiệt bổ sung khả năng kiểm soát rò rỉ

Ngoài bộ chèn, RY40-25-160 còn sử dụng phớt dầu chịu nhiệt trong cụm làm kín.

Việc kết hợp hai thành phần giúp tăng khả năng phân cách giữa khu vực chứa dầu nóng và cụm ổ trục phía sau.

Có thể hình dung về chức năng theo chuỗi:

Khoang dầu nóng → khu vực chèn làm kín → phớt dầu → cụm ổ trục

Nhờ đó, nếu môi chất có xu hướng di chuyển dọc theo trục, hệ thống có nhiều thành phần tham gia kiểm soát hơn so với một kết cấu chỉ dựa vào một vị trí làm kín.

4. Thiết kế làm kín phù hợp với môi trường nhiệt độ cao

Đối với bơm nước thông thường, nhiệt độ không phải lúc nào cũng là vấn đề lớn đối với bộ làm kín. Nhưng trên RY40-25-160, dầu nóng có thể truyền nhiệt trực tiếp đến vùng trục.

Do đó, khả năng kiểm soát rò rỉ phải đi kèm với khả năng chịu nhiệt.

Phớt dầu chịu nhiệt và kết cấu chèn của RY40-25-160 được bố trí phù hợp với đặc điểm làm việc của bơm dầu truyền nhiệt, giúp cụm làm kín thích nghi tốt hơn với điều kiện môi chất nóng.

5. Hai ổ bi giúp hạn chế rò rỉ do trục rung

Bộ làm kín dù tốt vẫn có thể bị ảnh hưởng nếu trục bơm rung mạnh hoặc lệch tâm.

RY40-25-160 sử dụng hai ổ bi trong thân ổ trục để đỡ và định vị trục quay.

Hai điểm đỡ giúp trục duy trì vị trí ổn định khi quay ở 2.900 vòng/phút.

Trục ổn định giúp chèn làm việc đều hơn

Khi trục quay đúng tâm, khoảng tiếp xúc giữa trục và bộ làm kín được duy trì ổn định hơn.

Ngược lại, nếu trục đảo hoặc rung mạnh, chèn và phớt có thể chịu tải không đều, dẫn đến mòn lệch và làm tăng nguy cơ rò rỉ.

Vì vậy, hai ổ bi cũng là một phần gián tiếp của hệ thống kiểm soát rò rỉ dầu nóng.

6. Gối đỡ giúp duy trì độ đồng tâm của cụm bơm

Phía sau thân bơm là gối đỡ kết nối với cụm ổ trục.

Bộ phận này góp phần duy trì vị trí tương đối giữa nắp bơm, trục và thân ổ trục.

Khi toàn bộ cụm có độ cứng tốt, trục ít bị thay đổi vị trí do tải cơ học, giúp vùng làm kín duy trì điều kiện tiếp xúc ổn định.

Mối quan hệ có thể biểu diễn:

Gối đỡ ổn định → trục đồng tâm → chèn và phớt làm việc đều → giảm nguy cơ rò rỉ

7. Tản nhiệt tự nhiên giúp bảo vệ bộ làm kín

RY40-25-160 có kết cấu tản nhiệt tự nhiên, tạo khoảng cách giữa thân bơm chứa dầu nóng và cụm ổ trục.

Một phần nhiệt truyền từ thân bơm được giải phóng ra môi trường trước khi đến những bộ phận phía sau.

Điều này không chỉ có lợi cho ổ bi mà còn hỗ trợ hạn chế nhiệt tích tụ quá mức quanh khu vực trục và làm kín.

Nhiệt được kiểm soát giúp vật liệu làm kín ổn định hơn

Nhiệt độ quá cao trong thời gian dài có thể làm các vật liệu làm kín suy giảm nhanh hơn.

Việc hạn chế nhiệt truyền sâu về phía cụm cơ khí giúp chèn và phớt có điều kiện làm việc thuận lợi hơn, qua đó góp phần duy trì khả năng kiểm soát dầu.

8. Khớp nối mềm giúp hạn chế tải bất thường lên trục

Động cơ 2,2 kW truyền chuyển động đến trục bơm thông qua khớp nối mềm.

Khớp nối vừa truyền mô-men vừa hỗ trợ hấp thụ một phần rung động và sai lệch nhỏ khi hệ thống đã được căn chỉnh đúng.

Điều này giúp giảm tải bất thường tác động lên trục.

Trục càng ổn định thì bộ làm kín càng ít phải chịu các dao động cơ học không cần thiết.

9. Bệ máy chung giúp duy trì vị trí giữa bơm và động cơ

RY40-25-160 và động cơ được bố trí trên cùng một bệ máy.

Kết cấu này giúp duy trì vị trí tương đối giữa trục bơm và trục động cơ sau khi căn chỉnh.

Nếu hai trục bị lệch đáng kể, rung động có thể truyền đến toàn bộ cụm bơm và cuối cùng ảnh hưởng đến bộ chèn.

Do đó, bệ máy chắc chắn và căn chỉnh đúng cũng góp phần giảm nguy cơ hình thành chuỗi sự cố:

Lệch trục → rung → ổ bi chịu tải → trục đảo → chèn mòn → rò rỉ dầu

10. Hạn chế rò rỉ giúp bảo vệ cụm ổ trục

Rò rỉ dầu không chỉ làm mất môi chất khỏi hệ thống.

Nếu dầu nóng di chuyển về phía cụm ổ trục, nó có thể ảnh hưởng đến chất bôi trơn và điều kiện làm việc của ổ bi.

Cụm chèn và phớt của RY40-25-160 vì vậy còn đóng vai trò tạo vùng phân cách giữa dầu truyền nhiệt và khu vực ổ trục.

Việc kiểm soát tốt vùng này giúp bảo vệ hai ổ bi và duy trì độ ổn định của trục.

11. Kiểm soát rò rỉ giúp giảm nguy cơ mất dầu truyền nhiệt

Nếu rò rỉ diễn ra liên tục, lượng dầu trong vòng tuần hoàn sẽ giảm dần.

Điều này có thể khiến hệ thống phải bổ sung dầu thường xuyên và làm tăng chi phí vận hành.

Nghiêm trọng hơn, nếu lượng dầu giảm quá nhiều, điều kiện hút và tuần hoàn của bơm có thể bị ảnh hưởng.

Khả năng làm kín tốt của RY40-25-160 vì vậy góp phần giữ môi chất trong vòng tuần hoàn và duy trì lượng dầu cần thiết cho hệ thống.

12. Giảm nguy cơ dầu nóng tiếp xúc với khu vực xung quanh

Dầu truyền nhiệt làm việc ở nhiệt độ cao nên việc hạn chế dầu thoát ra khỏi bơm có ý nghĩa quan trọng về an toàn.

Rò rỉ dầu nóng có thể tạo bề mặt nhiệt độ cao quanh thiết bị, làm bẩn nền máy và tạo điều kiện không thuận lợi cho người vận hành.

Cụm làm kín của RY40-25-160 giúp giảm nguy cơ này bằng cách kiểm soát dầu tại vị trí dễ rò nhất là khu vực trục.

Tuy nhiên, cần hiểu rằng không có kết cấu làm kín nào bảo đảm tuyệt đối không rò rỉ trong mọi điều kiện. Tình trạng bộ chèn, phớt, trục và ổ bi vẫn phải được kiểm tra định kỳ.

13. Áp lực hệ thống phù hợp giúp bộ làm kín làm việc ổn định

RY40-25-160 có điểm làm việc khoảng 10 m³/h – 28 m.

Nếu bơm phải hoạt động trong điều kiện áp lực hoặc lưu lượng quá xa phạm vi thiết kế, tải thủy lực và tải cơ khí có thể thay đổi.

Điều này có thể làm tăng rung động và ảnh hưởng gián tiếp đến cụm làm kín.

Vì vậy, lựa chọn đúng bơm theo lưu lượng và cột áp cũng là một phần của giải pháp phòng ngừa rò rỉ.

14. Kiểm tra rò rỉ cần tập trung vào khu vực trục

Trong quá trình vận hành RY40-25-160, khu vực làm kín quanh trục cần được quan sát thường xuyên.

Những dấu hiệu như lượng dầu rò tăng, chèn nóng bất thường, trục rung hoặc ổ bi phát tiếng kêu cần được kiểm tra sớm.

Việc xử lý từ giai đoạn đầu giúp tránh để một vấn đề nhỏ ở chèn phát triển thành hư hỏng lớn hơn ở trục, ổ bi hoặc các bộ phận xung quanh.

15. An toàn chống rò rỉ là kết quả của cả cụm kết cấu

Điểm quan trọng của RY40-25-160 là khả năng hạn chế rò rỉ không phụ thuộc riêng vào phớt.

Toàn bộ chuỗi kết cấu cùng tham gia:

Chèn + phớt dầu chịu nhiệt + trục ổn định + hai ổ bi + gối đỡ + tản nhiệt + khớp nối

Chèn và phớt trực tiếp kiểm soát môi chất, trong khi các bộ phận còn lại duy trì điều kiện cơ khí và nhiệt phù hợp để cụm làm kín hoạt động ổn định.

Bơm dầu truyền nhiệt RY40-25-160 là giải pháp hỗ trợ an toàn chống rò rỉ dầu nóng nhờ thiết kế làm kín kết hợp giữa chèn và phớt dầu chịu nhiệt, đồng thời sử dụng hai ổ bi để duy trì độ ổn định của trục.

Gối đỡ và kết cấu tản nhiệt tự nhiên giúp giảm ảnh hưởng của nhiệt tới cụm cơ khí phía sau, còn khớp nối mềm và bệ máy giúp hạn chế rung động, sai lệch trục – những nguyên nhân có thể làm bộ làm kín nhanh xuống cấp.

Vì vậy, khả năng hạn chế rò rỉ của RY40-25-160 được hình thành theo nguyên tắc:

Giữ trục ổn định → kiểm soát nhiệt → duy trì bộ làm kín → hạn chế dầu thoát ra ngoài.

Khi bơm được lựa chọn đúng với điểm làm việc khoảng 10 m³/h – 28 m, căn chỉnh chính xác và kiểm tra bộ làm kín định kỳ, RY40-25-160 có thể góp phần kiểm soát rò rỉ dầu nóng và nâng cao mức độ an toàn cho hệ thống gia nhiệt.

Bơm dầu truyền nhiệt RY40-25-160 trong lò sấy công nghiệp và chế biến thực phẩm

Trong lò sấy công nghiệp và dây chuyền chế biến thực phẩm, bơm dầu truyền nhiệt RY40-25-160 được sử dụng chủ yếu để tuần hoàn dầu nóng giữa thiết bị gia nhiệt và bộ phận cần cung cấp nhiệt. Bơm không trực tiếp vận chuyển thực phẩm mà làm việc trong một mạch dầu tải nhiệt riêng, giúp truyền nhiệt gián tiếp và liên tục.

Với lưu lượng thiết kế 10 m³/h, cột áp 28 m và động cơ 2,2 kW, RY40-25-160 phù hợp với các hệ thống tuần hoàn dầu nóng có yêu cầu tương ứng.

Tuần hoàn dầu nóng cho lò sấy công nghiệp

Trong lò sấy sử dụng dầu truyền nhiệt, dầu được làm nóng tại thiết bị gia nhiệt rồi được RY40-25-160 đưa tới bộ trao đổi nhiệt của lò.

Tại bộ trao đổi nhiệt, dầu nóng truyền nhiệt cho không khí. Luồng không khí nóng sau đó được đưa vào buồng sấy để làm giảm độ ẩm của nguyên liệu hoặc sản phẩm.

Dầu sau khi truyền một phần nhiệt sẽ quay trở lại nguồn gia nhiệt theo chu trình:

Thiết bị gia nhiệt → RY40-25-160 → Bộ trao đổi nhiệt của lò sấy → Đường hồi → Thiết bị gia nhiệt.

Bơm duy trì vòng tuần hoàn này liên tục trong suốt thời gian lò hoạt động.

Duy trì nguồn nhiệt ổn định cho quá trình sấy

Khi lò sấy hoạt động liên tục, nhiệt được truyền từ không khí nóng sang sản phẩm và đồng thời thất thoát ra môi trường. Vì vậy, bộ trao đổi nhiệt cần liên tục được cung cấp dầu nóng.

RY40-25-160 đảm nhiệm việc đưa lượng dầu đã được gia nhiệt tới bộ trao đổi nhiệt và đưa dầu đã giảm nhiệt trở về nguồn nhiệt.

Lưu lượng thiết kế 10 m³/h giúp duy trì lượng dầu tuần hoàn phù hợp tại điểm làm việc của bơm, còn cột áp 28 m giúp dầu vượt qua trở lực của đường ống, van và bộ trao đổi nhiệt trong vòng tuần hoàn.

Ứng dụng trong chế biến thực phẩm

Trong nhà máy thực phẩm, RY40-25-160 có thể phục vụ các thiết bị sử dụng gia nhiệt gián tiếp bằng dầu tải nhiệt, chẳng hạn như bồn có áo gia nhiệt, thiết bị sấy hoặc các hệ thống trao đổi nhiệt.

Dầu nóng được bơm qua áo nhiệt hoặc bộ trao đổi nhiệt của thiết bị. Nhiệt truyền qua thành kim loại đến nguyên liệu thực phẩm mà dầu truyền nhiệt không tiếp xúc trực tiếp với sản phẩm.

Cách bố trí này giúp tách biệt rõ hai môi chất: dầu truyền nhiệt nằm trong mạch gia nhiệt, còn thực phẩm nằm trong khu vực chế biến riêng.

Vai trò của RY40-25-160 trong hệ thống nhiệt

RY40-25-160 không tạo nhiệt mà đảm nhiệm nhiệm vụ vận chuyển nhiệt thông qua dòng dầu nóng.

Khi bơm làm việc liên tục, dầu thực hiện chu trình:

Nhận nhiệt → Được bơm vận chuyển → Truyền nhiệt cho lò sấy hoặc thiết bị thực phẩm → Quay về nguồn gia nhiệt.

Nếu dòng dầu tuần hoàn bị giảm quá nhiều, khả năng vận chuyển nhiệt đến thiết bị cũng giảm theo. Vì vậy, lựa chọn bơm cần dựa trên lưu lượng và cột áp thực tế của vòng dầu.

Bơm dầu truyền nhiệt RY40-25-160 trong lò sấy công nghiệp và chế biến thực phẩm giữ vai trò duy trì dòng dầu nóng liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.

Trong lò sấy, bơm cấp dầu nóng cho bộ trao đổi nhiệt để tạo nguồn không khí nóng. Trong chế biến thực phẩm, bơm phục vụ các hệ thống gia nhiệt gián tiếp như bồn áo nhiệt và thiết bị trao đổi nhiệt. Với 10 m³/h – 28 m – 2,2 kW, RY40-25-160 phù hợp cho các vòng tuần hoàn dầu nóng có yêu cầu tương ứng, trong đó nhiệm vụ trọng tâm là vận chuyển và phân phối nhiệt ổn định bằng dầu truyền nhiệt.
