Bơm dầu truyền nhiệt RY80-50-200 sử dụng khớp nối mềm kiểu ba chấu để truyền mô-men từ động cơ sang trục bơm. Đây là bộ phận quan trọng trong cụm truyền động, giúp duy trì chuyển động ổn định đồng thời hạn chế một phần rung động và sai lệch nhỏ giữa hai trục.
Khớp nối gồm hai nửa liên kết với trục động cơ và trục bơm. Giữa hai nửa khớp nối có bộ phận đàn hồi dạng ba chấu, giúp truyền mô-men nhưng vẫn có khả năng hấp thụ một phần dao động cơ học.
Thiết kế này phù hợp với RY80-50-200 vì bơm làm việc ở tốc độ 2.900 vòng/phút, đòi hỏi hệ truyền động phải ổn định và hạn chế va đập giữa động cơ với trục bơm.

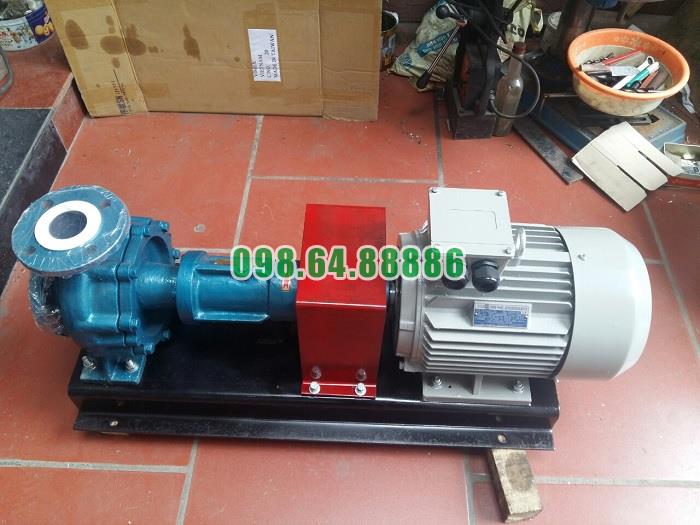

Động cơ 15 kW truyền lực quay qua khớp nối mềm đến trục bơm. Khớp nối giúp mô-men được truyền liên tục đến bánh công tác để duy trì điểm làm việc 50 m³/h – 50 m.
Nhờ kết cấu đàn hồi, tải trọng truyền động có thể được giảm bớt khi xảy ra rung động hoặc biến đổi nhỏ trong quá trình khởi động và vận hành.
Một ưu điểm chính của khớp nối mềm ba chấu trên bơm dầu truyền nhiệt RY80-50-200 là khả năng hấp thụ một phần rung động phát sinh giữa động cơ và bơm.
Điều này giúp giảm tác động trực tiếp lên trục, vòng bi và bộ làm kín, từ đó hỗ trợ cụm rôto làm việc ổn định hơn.
Khớp nối mềm có thể bù một mức sai lệch nhỏ trong hệ truyền động, nhưng không thay thế cho việc căn chỉnh đồng tâm chính xác.
Khi lắp đặt RY80-50-200, sai lệch tại vành ngoài khớp nối cần được kiểm soát không quá 0,1 mm, đồng thời khe hở giữa hai đầu trục khoảng 2–3 mm.
Việc căn chỉnh đúng giúp khớp nối làm việc nhẹ hơn và hạn chế tải bất thường lên ổ bi.
Kết cấu khớp nối mềm ba chấu tương đối đơn giản, thuận tiện cho việc tháo lắp khi cần kiểm tra động cơ, trục bơm hoặc cụm ổ trục.
Khi bảo dưỡng, cần kiểm tra tình trạng phần đàn hồi, độ chặt của liên kết và độ đồng tâm giữa hai nửa khớp nối. Nếu xuất hiện mòn, nứt hoặc biến dạng, bộ phận đàn hồi cần được thay thế.
Thiết kế khớp nối mềm ba chấu của bơm dầu truyền nhiệt RY80-50-200 có nhiệm vụ truyền mô-men từ động cơ 15 kW đến trục bơm, đồng thời hỗ trợ giảm rung và bù một phần sai lệch nhỏ trong hệ truyền động.
Để khớp nối phát huy hiệu quả, bơm và động cơ phải được căn chỉnh đồng tâm chính xác, lắp chắc chắn trên cùng bệ máy và kiểm tra định kỳ. Đây là yếu tố quan trọng giúp RY80-50-200 duy trì truyền động ổn định khi vận hành ở tốc độ 2.900 vòng/phút
Bơm dầu truyền nhiệt RY80-50-200 đẩy dòng chất lỏng chịu nhiệt độ lên tới 350 độ C là lựa chọn phù hợp cho các hệ thống tuần hoàn dầu nóng trong công nghiệp. Model này được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ môi chất làm việc không vượt quá 350°C.
Điểm nổi bật của RY80-50-200 là khả năng làm việc với dầu tải nhiệt nóng trong các hệ thống gia nhiệt công nghiệp.
Khi môi chất được gia nhiệt đến nhiệt độ cao, bơm vẫn thực hiện nhiệm vụ hút dầu từ đường ống vào cửa hút, truyền năng lượng qua bánh công tác và đẩy dầu ra cửa xả để tiếp tục vòng tuần hoàn.
Khả năng chịu nhiệt tới 350°C giúp RY80-50-200 phù hợp với những hệ thống cần truyền nhiệt liên tục ở mức nhiệt cao.

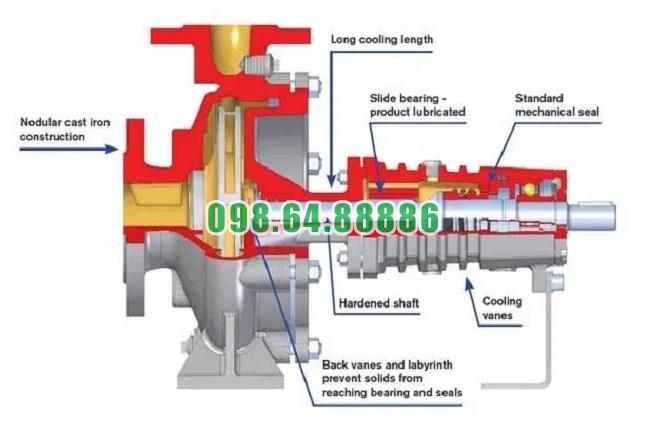

RY80-50-200 được thiết kế theo kết cấu chuyên dụng cho bơm dầu truyền nhiệt. Phần thân bơm trực tiếp tiếp xúc với dầu nóng, trong khi cụm ổ trục được bố trí tách tương đối khỏi vùng nhiệt cao.
Thiết kế này giúp hạn chế nhiệt truyền trực tiếp từ thân bơm về phía ổ bi và hệ truyền động.
Một đặc điểm quan trọng của dòng RY là cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Kết cấu giá đỡ và thân ổ trục hỗ trợ phân tán nhiệt ra môi trường, giúp giảm ảnh hưởng của nhiệt độ dầu nóng lên cụm ổ bi. Nhờ đó, bơm có thể làm việc trong hệ thống dầu tải nhiệt mà không cần bổ sung hệ thống nước làm mát riêng.

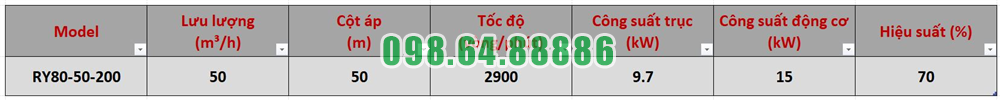

Với RY80-50-200 đang xét, điểm làm việc gồm:
Bơm giúp duy trì dòng dầu nóng liên tục qua đường ống và thiết bị trao đổi nhiệt, đáp ứng yêu cầu tuần hoàn trong các hệ thống gia nhiệt công nghiệp.
Khi vận chuyển môi chất ở nhiệt độ cao, khả năng làm kín tại vị trí trục rất quan trọng.
RY80-50-200 sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Cụm này giúp hạn chế dầu tải nhiệt rò ra ngoài tại vị trí trục đi xuyên qua nắp bơm.
Để bơm làm việc an toàn với dầu nóng, cần thực hiện gia nhiệt sơ bộ trước khi khởi động.
Theo yêu cầu vận hành của dòng RY, chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Gia nhiệt từ từ giúp các chi tiết kim loại giãn nở đồng đều và hạn chế ứng suất nhiệt trong bơm.
Khả năng đẩy dòng chất lỏng chịu nhiệt độ lên tới 350°C của Bơm dầu truyền nhiệt RY80-50-200 giúp model này phù hợp với các hệ thống tuần hoàn dầu nóng trong ngành hóa chất, cao su, nhựa, sấy công nghiệp, chế biến gỗ, nhựa đường và các dây chuyền gia nhiệt khác.
Điều kiện quan trọng là môi chất phải phù hợp với yêu cầu của dòng RY: nhiệt độ không vượt quá giới hạn thiết kế, tính ăn mòn yếu và không chứa hạt rắn.
Bơm dầu truyền nhiệt RY80-50-200 đẩy dòng chất lỏng chịu nhiệt độ lên tới 350 độ C nhờ kết cấu chuyên dụng cho dầu nóng, cơ chế tản nhiệt tự nhiên và hệ thống làm kín phù hợp với môi chất nhiệt độ cao.
Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, RY80-50-200 phù hợp cho các hệ thống cần tuần hoàn dầu tải nhiệt nóng liên tục, đặc biệt trong những dây chuyền công nghiệp có yêu cầu nhiệt độ cao
Bơm dầu nóng RY80-50-200 Lưu lượng 50 m3/h, công suất 15 kW, cột áp 50 m
