Ưu điểm vận hành êm ái ít rung động Bơm dầu truyền nhiệt RY65-50-160 đến từ kết cấu rôto được đỡ và định vị bằng hai bộ vòng bi, yêu cầu căn chỉnh đồng tâm chính xác giữa bơm và động cơ, cùng giới hạn rung động được nhà sản xuất quy định rõ ràng.
Tài liệu kỹ thuật không dùng trực tiếp cụm từ “vận hành êm ái”, nhưng quy định biên độ rung không được vượt quá 0,06 mm trong quá trình khởi động, cho thấy độ rung là một thông số được kiểm soát chặt chẽ đối với dòng RY.
Một trong những yếu tố quan trọng giúp Bơm dầu truyền nhiệt RY65-50-160 ít rung động là cụm ổ trục.
Theo tài liệu, thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.
Khi trục và bánh công tác quay ở tốc độ cao, hai vị trí ổ bi giúp giữ cụm rôto đúng vị trí, hạn chế sự dịch chuyển và dao động không mong muốn.
RY65-50-160 vận hành ở tốc độ 2.900 vòng/phút. Ở tốc độ này, trạng thái của trục, bánh công tác và ổ bi ảnh hưởng trực tiếp đến độ rung của cụm máy.
Việc rôto được đỡ và định vị tốt giúp duy trì quỹ đạo quay ổn định hơn, từ đó hỗ trợ giảm rung và tiếng ồn cơ học.
Một yêu cầu đặc biệt quan trọng đối với khả năng vận hành êm của RY65-50-160 là độ đồng tâm giữa trục bơm và trục động cơ.
Nhà sản xuất quy định sai lệch tại vành ngoài khớp nối không được vượt quá 0,1 mm, đồng thời khe hở giữa hai đầu trục khoảng 2–3 mm.
Khi hai trục được căn chỉnh chính xác, lực truyền từ động cơ sang bơm ổn định hơn, hạn chế tải lệch tác động lên trục và vòng bi.
Ngược lại, tài liệu cũng xác định trục bơm và trục động cơ không đồng tâm là một trong những nguyên nhân gây rung mạnh và tiếng ồn lớn.
Bơm dầu truyền nhiệt RY65-50-160 sử dụng khớp nối mềm kiểu ba chấu để truyền động giữa động cơ và trục bơm.
Khớp nối mềm tạo liên kết truyền mô-men giữa hai trục và hỗ trợ cụm truyền động làm việc ổn định khi được căn chỉnh đúng kỹ thuật.
Tuy nhiên, khớp nối mềm không thay thế cho yêu cầu căn chỉnh đồng tâm. Muốn duy trì độ rung thấp, cả khớp nối, trục bơm và trục động cơ đều phải ở trạng thái lắp đặt chính xác.
Một thông số đáng chú ý khi đánh giá ưu điểm vận hành ít rung động của Bơm dầu truyền nhiệt RY65-50-160 là giới hạn rung do nhà sản xuất quy định.
Trong quá trình khởi động, biên độ rung không được vượt quá 0,06 mm. Nếu bơm xuất hiện rung bất thường, người vận hành phải kiểm tra ngay.
Giới hạn này tạo cơ sở rõ ràng để theo dõi trạng thái vận hành của cụm máy thay vì đánh giá độ rung chỉ bằng cảm giác.
Không phải mọi rung động đều xuất phát từ bản thân rôto. Tải trọng và ứng suất từ hệ thống đường ống cũng có thể ảnh hưởng đến cụm bơm.
Nhà sản xuất yêu cầu đường ống hút và đường ống đẩy phải có giá đỡ hoặc treo độc lập, không để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Tài liệu cũng liệt kê việc trọng lượng đường ống truyền lên bơm là một nguyên nhân gây rung mạnh và tiếng ồn lớn.
Vì vậy, lắp đặt đường ống đúng kỹ thuật là điều kiện quan trọng để RY65-50-160 duy trì trạng thái vận hành ít rung.
Không khí tồn tại trong đường ống cũng có thể làm Bơm dầu truyền nhiệt RY65-50-160 rung và phát ra tiếng ồn.
Trước khi khởi động, tài liệu yêu cầu phải mồi đầy môi chất vào thân bơm và quay khớp nối bằng tay để đẩy không khí ra ngoài.
Trong bảng xử lý sự cố, có không khí trong đường ống cũng được xác định là một nguyên nhân gây rung mạnh và tiếng ồn lớn. Biện pháp xử lý là xả khí và mồi lại bơm.
Tình trạng của vòng bi ảnh hưởng trực tiếp đến độ rung của bơm. Nhà sản xuất quy định sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được tháo kiểm tra và vệ sinh.
Nếu bề mặt vòng bi xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường thì phải thay mới.
Việc duy trì ổ bi trong tình trạng tốt giúp trục quay ổn định hơn và hạn chế sự gia tăng rung động sau thời gian dài sử dụng.
Khả năng vận hành êm và ít rung của Bơm dầu truyền nhiệt RY65-50-160 phụ thuộc chủ yếu vào:
Hai bộ vòng bi đỡ và định vị rôto.
Căn chỉnh đồng tâm với sai lệch không quá 0,1 mm.
Khớp nối mềm truyền động giữa bơm và động cơ.
Kiểm soát biên độ rung không vượt quá 0,06 mm.
Đường ống có giá đỡ độc lập.
Mồi đầy dầu và loại bỏ không khí.
Kiểm tra, bôi trơn và thay ổ bi đúng thời điểm.
Ưu điểm vận hành êm ái ít rung động Bơm dầu truyền nhiệt RY65-50-160 được hình thành từ sự phối hợp giữa kết cấu rôto, hai bộ vòng bi, khớp nối mềm và yêu cầu căn chỉnh đồng tâm chính xác.
Đặc biệt, nhà sản xuất quy định biên độ rung không vượt quá 0,06 mm và xác định rõ các nguyên nhân gây rung như lệch tâm, ổ bi hỏng, tải trọng đường ống hoặc có không khí trong hệ thống. Khi RY65-50-160 được lắp đặt và bảo dưỡng đúng kỹ thuật, cụm rôto có điều kiện duy trì chuyển động ổn định, hạn chế rung và tiếng ồn trong quá trình vận hành.
Ứng dụng Bơm dầu truyền nhiệt RY65-50-160 trong sản xuất vật liệu làm đường tập trung vào nhiệm vụ tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Tài liệu của nhà sản xuất xác định dòng bơm RY được sử dụng trong sản xuất vật liệu làm đường, đồng thời có khả năng vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất không vượt quá 350°C.
Trong dây chuyền sản xuất vật liệu làm đường có sử dụng hệ thống dầu tải nhiệt, RY65-50-160 đảm nhiệm vai trò tạo dòng tuần hoàn liên tục cho môi chất.
Dầu nóng được bơm đưa từ khu vực gia nhiệt đến các vị trí cần sử dụng nhiệt, sau đó tiếp tục quay trở lại hệ thống để hình thành vòng tuần hoàn khép kín.
Đây là ứng dụng cốt lõi của Bơm dầu truyền nhiệt RY65-50-160 trong lĩnh vực sản xuất vật liệu làm đường.

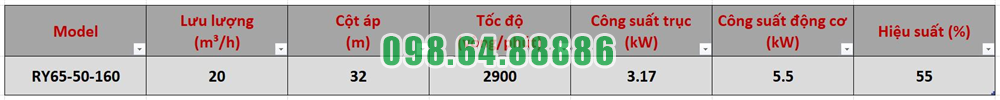

RY65-50-160 có lưu lượng danh định 20 m³/h, cột áp 32 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ 5,5 kW.
Lưu lượng 20 m³/h giúp bơm duy trì một lượng dầu tải nhiệt liên tục qua hệ thống khi điểm làm việc thực tế phù hợp với đặc tính của bơm.
Đối với dây chuyền sản xuất vật liệu làm đường, việc duy trì lưu lượng dầu ổn định có ý nghĩa trực tiếp đối với khả năng vận chuyển nhiệt liên tục trong hệ thống.
Hệ thống dầu tải nhiệt thường bao gồm đường ống, van và các thiết bị kết nối tạo ra tổn thất áp suất.
Cột áp 32 m của RY65-50-160 cung cấp năng lượng để dầu tiếp tục lưu thông qua hệ thống tại điểm làm việc thiết kế.
Vì vậy, sự kết hợp giữa 20 m³/h và 32 m cột áp giúp model này thực hiện đồng thời hai nhiệm vụ quan trọng: tạo lưu lượng và duy trì áp lực tuần hoàn cần thiết.
Một ưu điểm quan trọng khi ứng dụng Bơm dầu truyền nhiệt RY65-50-160 trong sản xuất vật liệu làm đường là khả năng làm việc với môi chất nhiệt độ cao.
Theo tài liệu, dòng RY có thể vận chuyển chất lỏng với nhiệt độ không vượt quá 350°C.
Đây là đặc điểm phù hợp với các hệ thống sản xuất sử dụng dầu tải nhiệt làm môi chất trung gian để vận chuyển năng lượng nhiệt.
RY65-50-160 vận hành ở tốc độ 2.900 vòng/phút. Khi động cơ hoạt động, chuyển động được truyền qua khớp nối mềm đến trục bơm và bánh công tác.
Bánh công tác quay liên tục giúp đưa dầu từ cửa hút sang cửa xả, hình thành dòng tuần hoàn trong hệ thống.
Tài liệu cũng cho biết đường đặc tính của dòng RY thể hiện mối quan hệ giữa lưu lượng và cột áp tại tốc độ xấp xỉ 2.900 vòng/phút.
Dòng RY sử dụng cửa hút hướng trục và cửa xả hướng tâm theo phương thẳng đứng.
Cách bố trí này tạo đường dòng rõ ràng:
Đường dầu hồi → cửa hút → bánh công tác → cửa xả → đường dầu cấp
Trong hệ thống sản xuất vật liệu làm đường, cấu tạo này thuận lợi cho việc kết nối bơm vào mạng đường ống tuần hoàn dầu tải nhiệt.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Đây là đặc điểm quan trọng đối với một bơm sử dụng trong hệ thống dầu nóng, bởi hai cửa kết nối phải duy trì độ chắc chắn trong quá trình dầu liên tục đi qua bơm.
RY65-50-160 thuộc dòng bơm sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Theo tài liệu, thiết kế này giúp cụm bơm:
Gọn hơn.
Đơn giản hơn.
Giảm chi phí vận hành.
Duy trì độ an toàn và độ tin cậy.
Đây là lợi thế khi bố trí bơm trong dây chuyền sản xuất vật liệu làm đường vì không cần bổ sung riêng hệ thống nước làm mát truyền thống cho cụm bơm.
Đối với hệ thống sản xuất quan trọng, tài liệu khuyến nghị bố trí hai bơm vận hành luân phiên hoặc một bơm làm việc và một bơm dự phòng.
Phương án này phù hợp với dây chuyền cần duy trì tuần hoàn dầu liên tục, bởi một bơm có thể được bảo dưỡng trong khi bơm còn lại duy trì khả năng phục vụ hệ thống.
Nhà sản xuất quy định không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.
Với RY65-50-160 có lưu lượng 20 m³/h, mức 30% tương đương khoảng 6 m³/h.
Nếu dây chuyền có nhu cầu lưu lượng thấp hơn mức này trong thời gian dài, cần bố trí đường hồi bypass hoặc lựa chọn model phù hợp hơn để bảo đảm bơm hoạt động trong vùng cho phép.
Tài liệu của nhà sản xuất xác nhận rõ dòng RY được ứng dụng trong sản xuất vật liệu làm đường, nhưng không mô tả cụ thể từng thiết bị hay từng công đoạn của dây chuyền mà RY65-50-160 phải phục vụ.
Vì vậy, khi lựa chọn model này cho một nhà máy cụ thể, cần căn cứ thêm vào lưu lượng yêu cầu, tổn thất áp suất của hệ thống, nhiệt độ dầu và điểm làm việc thực tế.
Ứng dụng Bơm dầu truyền nhiệt RY65-50-160 trong sản xuất vật liệu làm đường chủ yếu là duy trì dòng dầu tải nhiệt tuần hoàn liên tục trong hệ thống gia nhiệt công nghiệp.
Với lưu lượng 20 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút, động cơ 5,5 kW, khả năng làm việc với môi chất đến 350°C và kết cấu chịu áp 16 bar, RY65-50-160 có các thông số phù hợp để đảm nhiệm vai trò bơm tuần hoàn dầu nóng trong dây chuyền sản xuất vật liệu làm đường khi được lựa chọn đúng theo đặc tính thực tế của hệ thống.

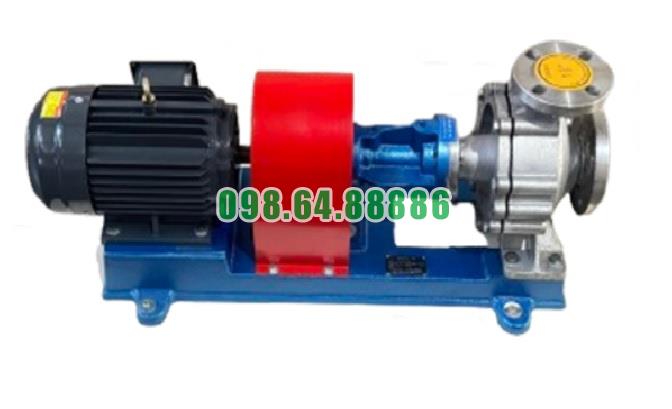

Bơm dầu nóng RY65-50-160 lưu lượng 20 m3/h, công suất 5.5 kW, cột áp 32 m
