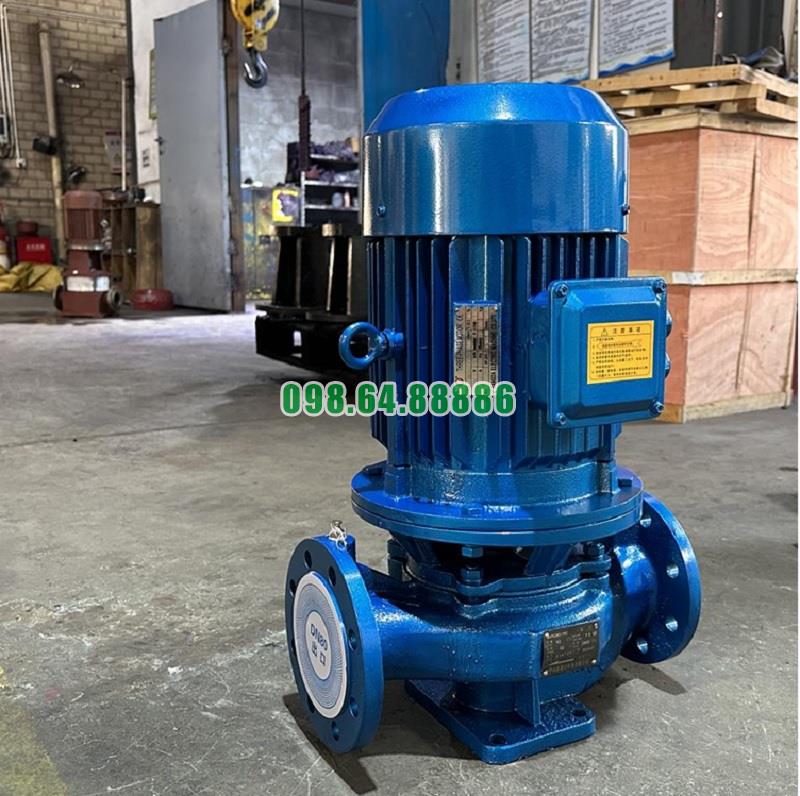

Model ISG65-315B và IRG65-315B là những dòng bơm ly tâm trục đứng được thiết kế chuyên biệt cho các hệ thống yêu cầu hiệu suất cao, nhưng vẫn phải tối ưu diện tích lắp đặt và tiết kiệm không gian vận hành. Thiết kế nhỏ gọn không chỉ mang lại sự linh hoạt trong bố trí, mà còn giúp giảm chi phí thi công và bảo trì hệ thống kỹ thuật.

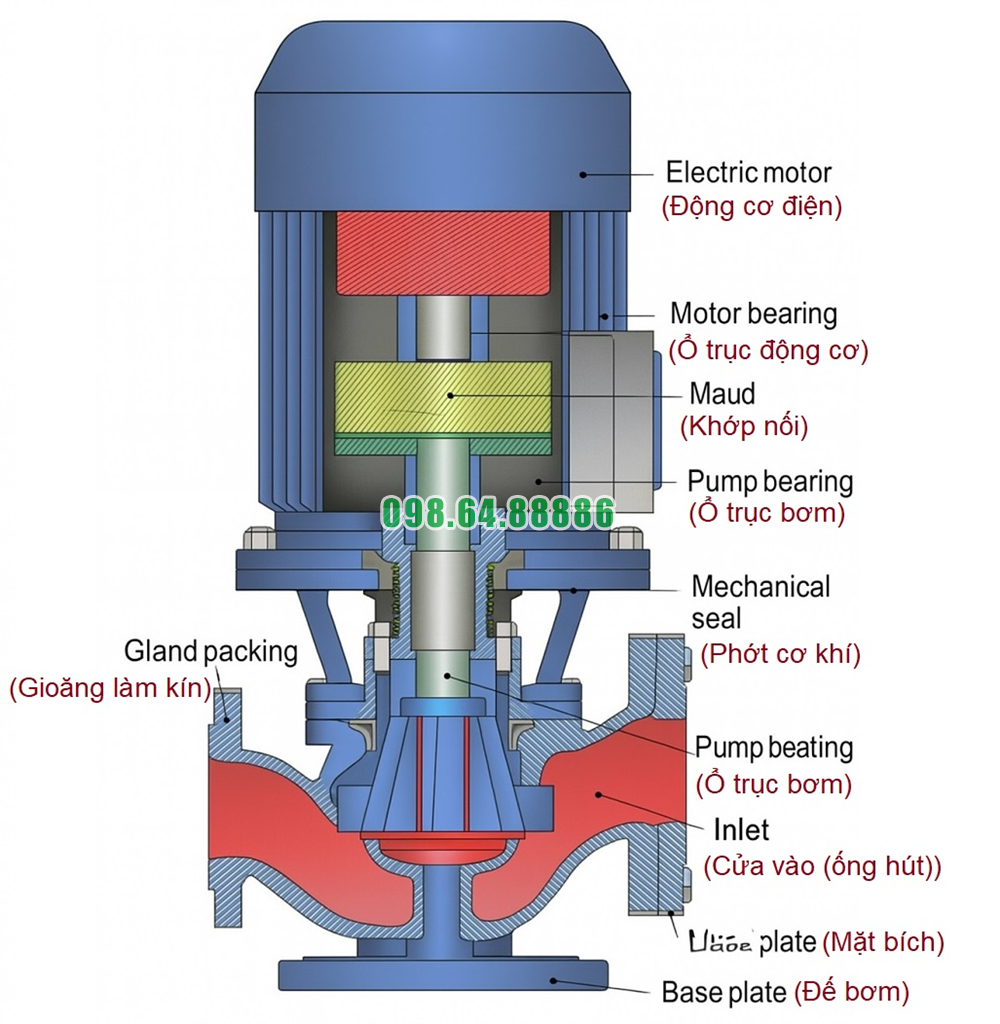

Bơm được thiết kế theo phương thẳng đứng, với trục bơm và trục động cơ đồng trục, tạo thành một khối liền mạch, nhỏ gọn. Cấu trúc đồng trục này giúp:
Giảm chiều dài tổng thể thiết bị.
Loại bỏ các khớp nối phức tạp, từ đó giảm không gian bảo trì.
Giảm tổn thất cơ năng nhờ truyền lực trực tiếp từ động cơ đến cánh bơm.
Đây là yếu tố quan trọng giúp bơm dễ dàng bố trí trong tủ kỹ thuật, phòng bơm nhỏ, giếng kỹ thuật tầng hầm hoặc khu vực có diện tích hạn chế.
Điểm nổi bật trong thiết kế nhỏ gọn là họng hút và họng xả được bố trí trên cùng một trục ngang (kiểu inline). Điều này mang lại các lợi ích:
Hạn chế sử dụng co, cút nối trong hệ thống đường ống.
Lắp đặt nhanh chóng, đơn giản và tiết kiệm không gian theo chiều ngang.
Dòng chảy đi thẳng, không bị đổi hướng → giảm tổn thất áp lực.
Cấu trúc này cực kỳ phù hợp với các hệ thống tuần hoàn kín, điều áp, cấp nước tầng cao hoặc các hệ thống kỹ thuật lắp đặt dọc trục ống đứng.
Động cơ được thiết kế gắn liền trên thân bơm, không cần bệ đỡ riêng hay khung thép nền. Ưu điểm của cấu trúc liền khối:
Tiết kiệm diện tích mặt bằng lắp đặt.
Giảm số lượng chi tiết phải lắp ghép, tiết kiệm nhân công.
Dễ dàng vận chuyển và di dời trong không gian chật hẹp.
Ngoài ra, các phiên bản công suất trung bình có thể được di chuyển bằng xe đẩy hoặc nâng tay, không cần xe nâng chuyên dụng.
Thân bơm được thiết kế theo dạng trụ đứng, bề mặt trơn nhẵn, tối ưu tỷ lệ giữa chiều cao và tiết diện:
Dễ lắp đặt trong các khe kỹ thuật, hộc tường, hầm kỹ thuật.
Bề mặt nhỏ giúp tăng lưu thông không khí, hỗ trợ tản nhiệt tự nhiên.
Phù hợp với hệ thống PCCC, HVAC, tăng áp tự động vốn yêu cầu thiết bị nhỏ gọn nhưng công suất lớn.
Với cấu trúc đồng trục, nhỏ gọn, chuẩn mặt bích DN65:
Bơm có thể thay thế nhanh chóng cho các thiết bị cũ cùng chuẩn đường ống mà không cần cải tạo lại hệ thống.
Dễ dàng kết nối với các bộ cảm biến, biến tần, tủ điều khiển áp suất để tạo thành cụm bơm điều áp thông minh.
Bơm ISG65-315B và IRG65-315B được ưa chuộng trong các không gian có giới hạn lắp đặt như:
Chung cư cao tầng, khách sạn, bệnh viện nơi phòng kỹ thuật nhỏ hẹp.
Trạm bơm tăng áp trên mái yêu cầu tiết kiệm diện tích.
Tủ kỹ thuật điều hòa trung tâm (HVAC), trạm cấp nước tự động.
Giếng kỹ thuật tầng hầm hoặc tủ thép chống cháy trong hệ thống PCCC.
Thiết kế nhỏ gọn của bơm trục thẳng đứng ISG65-315B và IRG65-315B là giải pháp lý tưởng cho những hệ thống cần công suất mạnh nhưng tiết kiệm không gian. Nhờ cấu trúc đồng trục, họng hút – xả inline, và thiết kế liền khối với động cơ, dòng bơm này không chỉ giảm chi phí lắp đặt, mà còn tăng tính linh hoạt khi vận hành và bảo trì, phù hợp với xu hướng kỹ thuật hiện đại, gọn nhẹ và hiệu quả
Trong hệ thống cấp nước dân dụng và công nghiệp, bơm ly tâm trục đứng ISG65-315B và IRG65-315B đóng vai trò trung tâm trong việc tăng áp, vận chuyển nước sạch từ bể chứa đến các vị trí tiêu thụ. Để đảm bảo áp lực ổn định, lưu lượng phù hợp và vận hành an toàn, cần tuân thủ quy trình vận hành đúng kỹ thuật. Dưới đây là hướng dẫn chi tiết để khai thác hiệu quả hai model bơm này trong thực tế.
– Cấp nước ổn định cho tòa nhà cao tầng, khu dân cư, nhà máy
– Đảm bảo áp lực đầu ra phù hợp với nhu cầu sử dụng tại các điểm cuối
– Hạn chế thất thoát áp, tiếng ồn và rung lắc trong hệ thống ống dẫn
– Tiết kiệm điện năng, giảm mài mòn và kéo dài tuổi thọ thiết bị
Kiểm tra nguồn nước
– Đảm bảo mực nước trong bể chứa hoặc giếng cấp luôn đủ cao
– Đường ống hút không bị nghẹt, không có khí lọt vào
Kiểm tra thiết bị điện và bảo vệ
– Nguồn điện 3 pha ổn định, đúng công suất động cơ
– Có đầy đủ rơ-le nhiệt, cầu dao bảo vệ, biến tần (nếu có)
– Đảm bảo động cơ quay đúng chiều theo mũi tên
Kiểm tra van và ống dẫn
– Van hút phải mở hoàn toàn
– Van xả mở một phần trước khi khởi động
– Có van một chiều, khớp nối mềm và van xả khí đúng vị trí
Mồi nước đầy buồng bơm
– Nếu là lần vận hành đầu hoặc sau thời gian ngừng dài, phải mồi nước qua lỗ thông khí
Bật nguồn điện khởi động động cơ
Theo dõi tiếng máy, rung động và dòng điện trong vài phút đầu
Mở dần van xả đến khi đạt lưu lượng thiết kế
Quan sát đồng hồ áp lực, đảm bảo giá trị ổn định
Duy trì áp lực đầu ra phù hợp với nhu cầu
– Nếu dùng cấp nước trực tiếp, cần đảm bảo áp lực luôn ổn định tại các tầng cao
– Nếu bơm lên bể mái, cần theo dõi thời gian đầy bể để tránh tràn
Sử dụng biến tần điều chỉnh lưu lượng theo nhu cầu
– Điều chỉnh tốc độ động cơ giúp tiết kiệm điện và kéo dài tuổi thọ thiết bị
– Giảm thiểu hiện tượng sốc áp khi lưu lượng thay đổi đột ngột
Giám sát liên tục trong vận hành
– Theo dõi áp suất, nhiệt độ, độ rung, tiếng ồn
– So sánh dòng điện tiêu thụ với dòng định mức
– Kiểm tra thường xuyên điểm nối ống, vị trí mặt bích, phớt cơ khí
Đóng từ từ van xả, tránh sốc thủy lực
Ngắt nguồn điện
Nếu bơm ngừng dài hạn, xả nước khỏi buồng bơm và đóng van hút
– Không để bơm chạy khô, kể cả trong vài giây
– Không đóng cả van hút và van xả cùng lúc khi bơm đang hoạt động
– Luôn lắp van một chiều ở đầu ra để tránh nước chảy ngược gây hư hại cánh bơm và phớt
– Ghi lại thông số vận hành định kỳ để kịp thời phát hiện dấu hiệu bất thường
