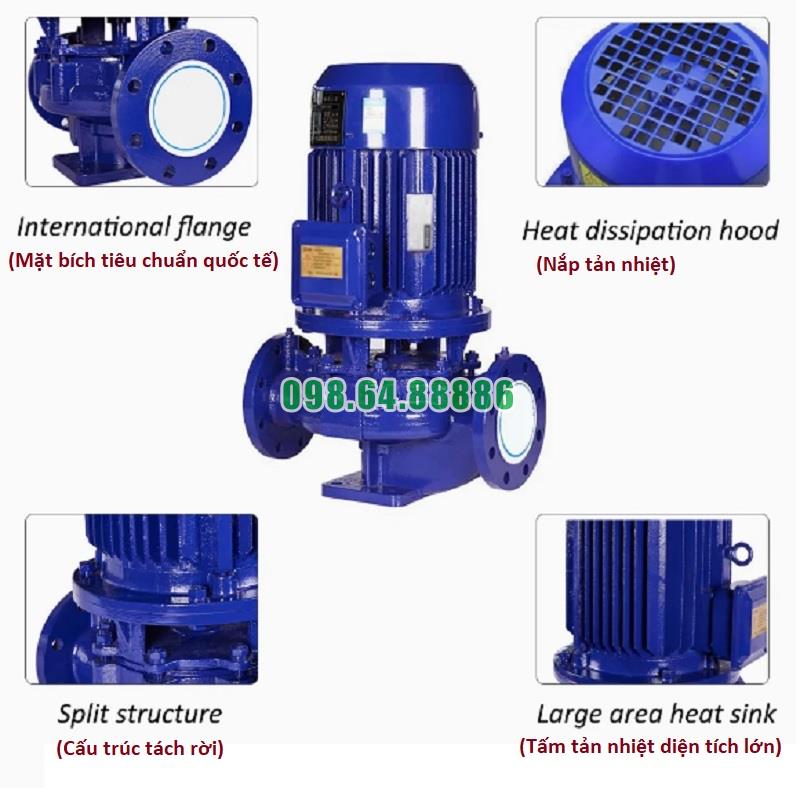

Thân bơm được chế tạo từ gang đúc cao cấp hoặc inox 304/316, có độ bền cao và khả năng chống ăn mòn. Thiết kế dạng buồng xoắn (volute casing) giúp chuyển đổi động năng dòng chảy thành áp suất. Cửa hút và cửa xả bố trí in-line (thẳng hàng trên một trục), thuận tiện cho việc lắp đặt trong không gian hẹp.
Cánh bơm dạng kín, đường kính 250 mm, có nhiệm vụ tạo ra lực ly tâm đẩy chất lỏng ra mép ngoài. Vật liệu chế tạo cánh có thể là gang hợp kim, đồng hoặc inox tùy môi trường sử dụng. Thiết kế thủy lực tối ưu giúp bơm đạt lưu lượng lớn, cột áp cao, vận hành ổn định.
Trục bơm bằng thép hợp kim hoặc inox được gia công chính xác, có độ đồng tâm cao để giảm rung động. Trục đảm bảo truyền động mô-men xoắn từ động cơ đến cánh bơm, đồng thời chịu được lực xoắn và lực dọc trục trong thời gian dài.
Phớt cơ khí được lắp tại vị trí trục xuyên qua thân bơm, giúp ngăn rò rỉ chất lỏng. Vật liệu phổ biến: carbon, ceramic, silicon carbide. Đây là bộ phận quan trọng, bảo vệ vòng bi và động cơ khỏi sự xâm nhập của chất lỏng.
Vòng bi đỡ trục bơm, giúp trục quay ổn định, giảm ma sát và tiếng ồn. Vòng bi thường được bôi trơn bằng mỡ chuyên dụng, chịu được tốc độ quay cao và vận hành liên tục.
Động cơ gắn trực tiếp đồng trục với bơm, tiêu chuẩn IEC 60034, cấp cách điện F, cấp bảo vệ IP54/IP55. Công suất động cơ được tính toán tương ứng với lưu lượng và cột áp, đảm bảo vận hành an toàn, tiết kiệm điện năng.
Đế bơm bằng thép hàn hoặc gang đúc, có chức năng cố định cụm bơm – động cơ, giảm rung lắc trong quá trình làm việc. Thiết kế gọn gàng, dễ lắp đặt ở những nơi hạn chế diện tích.
Bu lông, ê-cu: liên kết các bộ phận chắc chắn.
Gioăng làm kín: tăng cường độ kín khít giữa thân bơm và nắp bơm.
Nắp bảo vệ: che chắn các bộ phận quay, đảm bảo an toàn cho người vận hành.

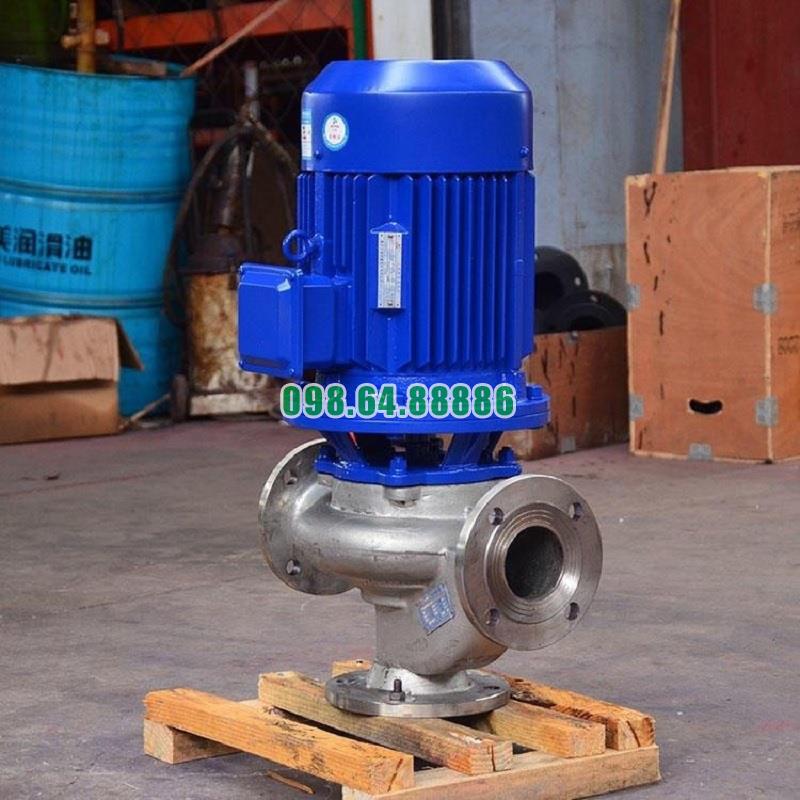

Bơm ly tâm trục đứng ISG80-250B, IRG80-250B có cấu tạo gồm: thân bơm, cánh bơm, trục bơm, phớt cơ khí, vòng bi, động cơ điện, đế bơm và các chi tiết phụ trợ. Tất cả bộ phận được chế tạo đồng bộ, bền vững, đảm bảo bơm hiệu suất cao, vận hành êm, độ tin cậy lớn và tuổi thọ lâu dài.
Khi khởi động, cánh bơm quay với tốc độ cao nhờ động cơ truyền động trực tiếp.
Trước đó, buồng bơm phải được mồi đầy nước, nếu không bơm sẽ không tạo được lực hút.
Khi cánh bơm quay, nước trong tâm cánh bị văng ra ngoài do lực ly tâm, tạo vùng áp suất thấp ở tâm cánh.
Sự chênh lệch áp suất này khiến nước từ họng hút được “kéo” vào buồng bơm, liên tục lấp đầy khoảng trống do cánh quay tạo ra.
Nước từ tâm cánh bơm bị lực ly tâm văng ra phía mép ngoài của cánh.
Khi tới vỏ bơm (volute casing), vận tốc nước được chuyển hóa thành áp suất.
Nhờ đó, nước được đẩy ra ngoài qua họng xả, đi vào hệ thống đường ống với lưu lượng và cột áp ổn định.
Quá trình này diễn ra liên tục, tạo thành dòng chảy tuần hoàn từ hút đến đẩy.
Cấu tạo inline: họng hút và họng xả nằm trên cùng một đường thẳng, giúp dòng chảy ổn định, ít thất thoát áp lực.
Cánh bơm kín: tăng hiệu suất thủy lực, phù hợp cho nước sạch và nước công nghiệp ít tạp chất.
Trục bơm ngắn và cân bằng động: giảm rung lắc khi quay, giúp cơ chế hút – đẩy êm và hiệu quả.
Khả năng tạo áp cao: đáp ứng yêu cầu cấp nước cho tòa nhà cao tầng, hệ thống tăng áp và công nghiệp.
Phải mồi đầy nước trước khi khởi động, tránh chạy khan gây hỏng phớt cơ khí.
Đảm bảo ống hút kín tuyệt đối, không để lọt khí gây xâm thực (cavitation).
Hạn chế co gấp nhiều trên đường ống hút để giảm tổn thất áp lực.
Luôn lắp van một chiều và van chặn tại đường xả để bảo vệ bơm và hệ thống.
Cơ chế hút – đẩy của bơm ly tâm trục đứng ISG80-250B, IRG80-250B dựa trên nguyên lý lực ly tâm của cánh bơm: nước được hút vào nhờ vùng áp suất thấp tại tâm cánh và được đẩy ra nhờ áp lực tạo ra tại mép cánh và buồng xoắn. Thiết kế inline giúp dòng chảy thẳng, áp lực ổn định, nâng cao hiệu suất và phù hợp với nhiều hệ thống cấp nước, tăng áp, PCCC và công nghiệp.
