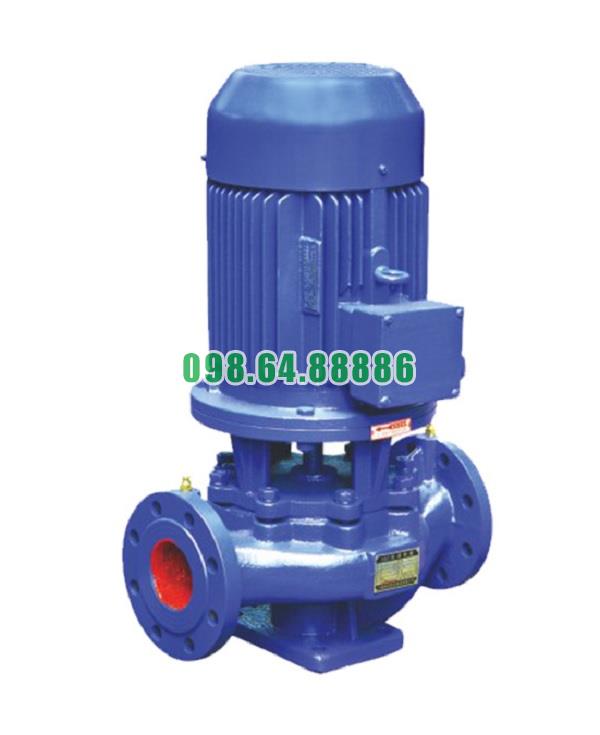

Máy bơm inline, bơm tăng áp ISG100-250, IRG100-250 11kw, 100m3, 20m

Cấu tạo chi tiết các bộ phận bơm inline model ISG100-250, IRG100-250

Bơm inline ISG100-250, IRG100-250 là dòng bơm ly tâm trục đứng có kết cấu hút – xả đồng trục, vận hành êm ái, hiệu suất cao và dễ bảo trì. Cấu tạo chi tiết gồm những bộ phận chính sau:

1. Thân bơm (Pump Casing)

• Vật liệu: gang cầu, gang xám hoặc thép đúc; một số phiên bản đặc biệt dùng inox.

• Chức năng: bao bọc buồng bơm, định hình đường dòng và chịu áp lực chất lỏng.

• Thiết kế: dạng xoắn ốc (volute), giúp chuyển đổi động năng thành áp suất.

2. Cánh bơm (Impeller)

• Vật liệu: đồng thau, inox hoặc gang hợp kim.

• Cấu tạo: cánh kín (closed impeller) có mép cong thủy lực.

• Chức năng: tạo lực ly tâm, “lùa” chất lỏng từ cửa hút ra buồng xoắn để tăng cột áp.

3. Trục bơm (Pump Shaft)

• Vật liệu: thép hợp kim hoặc inox cường độ cao.

• Chức năng: truyền mô-men xoắn từ động cơ tới cánh bơm.

• Đặc điểm: gia công chính xác, cân bằng động, giảm rung lắc.

4. Phớt cơ khí (Mechanical Seal)

• Cấu tạo: gồm mặt động, mặt tĩnh, lò xo và gioăng đàn hồi.

• Vật liệu: mặt ma sát thường bằng carbon, SiC hoặc tungsten carbide; gioăng NBR/EPDM/Viton.

• Chức năng: làm kín trục, ngăn nước rò rỉ và bảo vệ ổ trục.

5. Ổ trục và gối đỡ (Bearings & Support)

• Vật liệu: vòng bi thép tiêu chuẩn, có bôi trơn mỡ hoặc dầu.

• Chức năng: đỡ trục, giảm ma sát, giữ trục quay ổn định.

• Yêu cầu: được bảo dưỡng định kỳ để tăng tuổi thọ.

6. Mặt bích hút – xả (Suction & Discharge Flanges)

• Vị trí: đặt thẳng hàng theo thiết kế inline.

• Tiêu chuẩn: EN 1092-1 PN16/PN25 hoặc ASME B16.5 Class 150/300.

• Chức năng: kết nối bơm với hệ thống đường ống, đảm bảo lưu lượng ổn định.

7. Động cơ điện (Electric Motor)

• Loại: động cơ không đồng bộ 3 pha.

• Cấp bảo vệ: IP55, cách điện cấp F.

• Chức năng: tạo mô-men quay cho trục bơm, truyền động trực tiếp hoặc qua khớp nối.

8. Khớp nối (Coupling) hoặc kết nối trực tiếp

• Chức năng: truyền lực giữa động cơ và trục bơm.

• Đặc điểm: dạng close-coupled (nối trực tiếp) hoặc dùng khớp nối đàn hồi, dễ tháo lắp và bảo trì.

9. Đế bơm (Baseplate)

• Vật liệu: thép hàn hoặc gang.

• Chức năng: cố định bơm và động cơ, truyền tải trọng xuống nền.

• Đặc điểm: nhỏ gọn, phù hợp cho không gian hẹp.

10. Gioăng và phụ kiện phụ trợ

• Gioăng kín mặt bích: EPDM, NBR hoặc PTFE.

• Bu lông, đai ốc: tiêu chuẩn ISO hoặc ASTM.

• Ống cân bằng/thoát khí: giúp xả khí và cân bằng áp lực trong buồng bơm.

Cấu tạo bơm inline ISG100-250, IRG100-250 gồm các bộ phận chính: thân bơm, cánh bơm, trục, phớt cơ khí, ổ trục, mặt bích hút – xả, động cơ, khớp nối, đế bơm và các phụ kiện làm kín. Tất cả được thiết kế tối ưu để đảm bảo vận hành ổn định, hiệu suất cao, dễ bảo trì và tuổi thọ bền lâu.

Ảnh hưởng của NPSH đến vận hành bơm inline ISG100-250, IRG100-250

Khái niệm NPSH

• NPSH (Net Positive Suction Head) là cột áp dương tại cửa hút của bơm, nhằm đảm bảo chất lỏng không bốc hơi và không gây xâm thực khi đi vào bánh công tác.

• Có hai giá trị quan trọng:

  • NPSH required (NPSHr): giá trị tối thiểu mà bơm cần để tránh cavitation, được nhà sản xuất cung cấp.

  • NPSH available (NPSHa): giá trị thực tế của hệ thống đường hút tại vị trí lắp đặt bơm.

Điều kiện để bơm vận hành an toàn: NPSHa > NPSHr + 0,5 ~ 1,0 m.

Ảnh hưởng của NPSH đến vận hành bơm

1. Nếu NPSHa ≥ NPSHr

   • Bơm hoạt động ổn định, không có hiện tượng cavitation.

   • Bánh công tác không bị mòn bất thường, tuổi thọ phớt cơ khí và vòng bi tăng.

   • Lưu lượng và cột áp duy trì theo đúng đường đặc tính thiết kế.

2. Nếu NPSHa < NPSHr

   • Xuất hiện hiện tượng cavitation (xâm thực): bọt khí hình thành ở cửa hút rồi vỡ ra trong bánh công tác.

   • Gây rung động, tiếng ồn và làm hỏng bề mặt kim loại (rỗ xâm thực).

   • Hiệu suất bơm giảm, lưu lượng sụt, cột áp không đạt yêu cầu.

   • Tuổi thọ bơm, đặc biệt là bánh công tác và phớt cơ khí, giảm mạnh.

Tác động theo từng model

• ISG100-250: thường dùng cho nước sạch, hệ thống cấp nước, HVAC. Nếu NPSH không đảm bảo, bơm dễ cavitation khi hút từ bể chứa đặt thấp hoặc đường hút dài.

• IRG100-250: ngoài nguy cơ cavitation, khi bơm nước nóng, áp suất hơi bão hòa tăng cao nên yêu cầu NPSH càng nghiêm ngặt. NPSHa thấp dễ gây xâm thực mạnh, rỗ bánh công tác và hỏng phớt cơ khí chịu nhiệt.

Giải pháp hạn chế ảnh hưởng của NPSH

• Thiết kế đường hút hợp lý: ống hút ngắn, thẳng, đường kính đủ lớn, hạn chế co cút.

• Giữ bơm đặt thấp hơn mực nước bể chứa: tăng cột áp hút tĩnh.

• Giảm tổn thất áp lực trên ống hút: dùng van, lưới lọc, co nối hợp lý.

• Chọn đúng model bơm với NPSHr phù hợp: đặc biệt trong hệ thống nước nóng cần dư NPSHa nhiều hơn so với nước lạnh.

• Khử khí trong hệ thống: tránh không khí lọt vào ống hút gây xâm thực.

NPSH có ảnh hưởng quyết định đến vận hành của bơm inline ISG100-250, IRG100-250. Nếu NPSHa ≥ NPSHr, bơm chạy ổn định, hiệu suất cao và tuổi thọ dài. Ngược lại, khi NPSHa < NPSHr, bơm dễ bị cavitation, gây hư hỏng nghiêm trọng cho bánh công tác, phớt và vòng bi. Vì vậy, việc tính toán và đảm bảo NPSH khi thiết kế và lắp đặt hệ thống là điều kiện tiên quyết để hai model này vận hành bền bỉ và tin cậy.

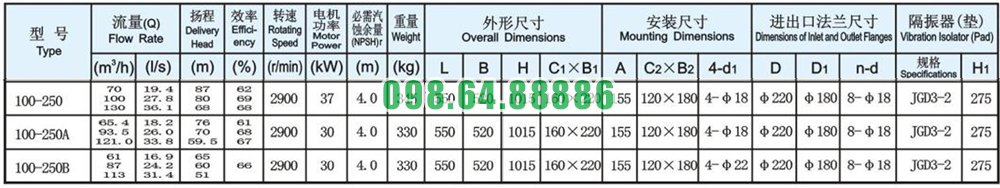

Thông số kỹ thuật và kích thước bơm model ISG100-250

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-250

Đường cong hiệu suất bơm model ISG100-250

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-250

Phụ kiện và kích thước lắp đặt bơm model ISG100-250

Phương thức lắp đặt bơm model ISG100-250
