Tìm hiểu bơm dầu truyền nhiệt RY80-50-250A cho hệ thống gia nhiệt công nghiệp
Bơm dầu truyền nhiệt RY80-50-250A là thiết bị tạo tuần hoàn cưỡng bức trong hệ thống gia nhiệt sử dụng dầu nóng làm môi chất trung gian. Dầu được gia nhiệt tại bộ gia nhiệt, sau đó được bơm đưa đến áo bồn, coil, bộ trao đổi nhiệt, máy sấy hoặc các thiết bị công nghệ cần cấp nhiệt. Sau khi truyền nhiệt, dầu quay về đường hồi để tiếp tục chu trình.
Trong hệ thống công nghiệp, bơm phải làm việc ổn định ở nhiệt độ cao, duy trì lưu lượng theo yêu cầu của thiết bị và chịu được sự thay đổi độ nhớt của dầu trong quá trình khởi động, gia nhiệt và làm nguội. Vì vậy, việc tìm hiểu RY80-50-250A cần tập trung vào mối liên hệ giữa cấu tạo bơm, đặc tính dầu truyền nhiệt, đường ống, bộ gia nhiệt và thiết bị tiêu thụ nhiệt.
Cấu hình và ý nghĩa mã bơm RY80-50-250A

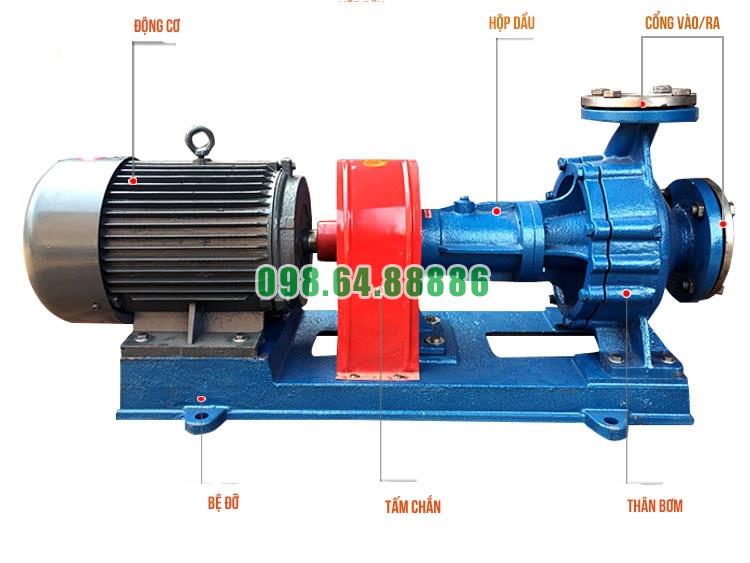

Cấu hình bơm trục ngang
RY80-50-250A thường thuộc nhóm bơm ly tâm dầu nóng dạng trục ngang. Cụm bơm gồm thân bơm, bánh công tác, trục, nắp bơm, phớt trục, ổ đỡ, khớp nối, động cơ và bệ máy. Dầu đi vào vùng tâm bánh công tác, được tăng năng lượng nhờ chuyển động quay rồi đi ra khoang đẩy.
Dạng trục ngang thuận lợi cho việc đặt bơm trên bệ cố định gần bộ gia nhiệt và các thiết bị sử dụng nhiệt. Cấu hình này cũng cho phép kiểm tra khớp nối, phớt và ổ bi dễ hơn so với vị trí lắp đặt bị hạn chế.
Ý nghĩa thông số kích thước
Ký hiệu RY80-50-250A thường thể hiện cỡ cửa hút khoảng 80 mm, cửa đẩy khoảng 50 mm và đường kính danh nghĩa bánh công tác khoảng 250 mm. Chữ “A” thường được dùng để chỉ một biến thể bánh công tác trong cùng dòng bơm.
Các ký hiệu này chỉ giúp nhận biết cấu hình cơ bản. Lưu lượng, cột áp, tốc độ quay, công suất động cơ, nhiệt độ cho phép và hiệu suất phải được xác định theo tài liệu kỹ thuật của đúng nhà sản xuất. Không nên dùng mã bơm để suy đoán chính xác điểm làm việc khi chưa có đường đặc tính.
Các bộ phận quyết định độ tin cậy
Thân bơm phải chịu được nhiệt độ và áp suất của dầu. Bánh công tác cần có kết cấu phù hợp với lưu lượng, cột áp và tốc độ quay. Trục phải đủ cứng để hạn chế võng và độ đảo tại vị trí phớt.
Phớt trục là bộ phận đặc biệt quan trọng vì dầu truyền nhiệt có nhiệt độ cao và có thể gây nguy hiểm khi rò rỉ. Vật liệu phớt, gioăng và bề mặt trục phải tương thích với loại dầu cũng như điều kiện nhiệt độ thực tế.
Nguyên lý làm việc trong mạch dầu nóng
Dầu đi qua vùng gia nhiệt
Dầu truyền nhiệt được dẫn qua bộ gia nhiệt để nhận năng lượng. Sau đó, bơm RY80-50-250A tạo chênh áp cần thiết để đẩy dầu nóng đến thiết bị tiêu thụ nhiệt. Trong một số cấu hình, bơm được đặt trên tuyến tuần hoàn trước bộ gia nhiệt; trong cấu hình khác, bơm hút dầu từ đường hồi và đẩy qua bộ gia nhiệt rồi đến thiết bị công nghệ.
Điểm quan trọng là bơm phải luôn có nguồn dầu ổn định tại cửa hút và có đường tuần hoàn liên tục. Khi bộ gia nhiệt hoạt động, không được để bơm chạy trong trạng thái thiếu dầu hoặc không có lưu lượng tối thiểu.
Truyền nhiệt gián tiếp
Dầu nóng không tiếp xúc trực tiếp với nguyên liệu. Dầu đi qua áo bồn, coil hoặc bộ trao đổi nhiệt, truyền nhiệt qua thành kim loại rồi quay về đường hồi. Cách truyền nhiệt này giúp tách môi chất gia nhiệt khỏi sản phẩm và cho phép kiểm soát nhiệt độ theo từng công đoạn.
Hiệu quả truyền nhiệt phụ thuộc vào lưu lượng dầu, chênh lệch nhiệt độ, diện tích trao đổi nhiệt, độ sạch của bề mặt và tình trạng của sản phẩm. Bơm tạo lưu lượng không ổn định sẽ làm nhiệt độ thiết bị thay đổi, dù bộ gia nhiệt vẫn giữ cùng mức công suất.
Tuần hoàn trong nhiều chế độ
RY80-50-250A có thể làm việc trong các giai đoạn gia nhiệt nhanh, giữ nhiệt và làm nguội chuyển tiếp. Trong giai đoạn gia nhiệt, dầu phải được phân phối đủ đến thiết bị cần cấp nhiệt. Trong giai đoạn giữ nhiệt, bơm thường duy trì tuần hoàn còn công suất gia nhiệt được điều chỉnh.
Khi dừng gia nhiệt, bơm có thể tiếp tục chạy để đưa nhiệt tích trữ trong bộ gia nhiệt, áo bồn và đường ống về mạch hồi hoặc bộ trao đổi nhiệt làm mát. Việc dừng bơm quá sớm có thể tạo vùng dầu nóng cục bộ.
Vị trí của bơm trong hệ thống gia nhiệt công nghiệp
Vị trí trên đường tuần hoàn chính
Bơm thường được đặt trên tuyến tuần hoàn chính, giữa vùng hồi dầu và các thiết bị tiêu thụ nhiệt. Vị trí phải bảo đảm điều kiện hút tốt, giảm chiều dài đường hút và hạn chế số lượng co, van, bộ lọc trước cửa bơm.
Đường hút phải có giá đỡ riêng và không truyền tải trọng lên thân bơm. Đường đẩy cần có van cô lập, điểm đo áp suất và khả năng kết nối với các nhánh cấp dầu. Nếu mạch có nhiều thiết bị, cần bố trí đường bypass để duy trì lưu lượng tối thiểu khi một số nhánh đóng.
Vị trí gần bộ gia nhiệt
Đặt bơm gần bộ gia nhiệt có thể giảm chiều dài tuyến ống và tổn thất áp suất, nhưng phải tránh bức xạ nhiệt trực tiếp lên động cơ và ổ bi. Khu vực lắp đặt cần có thông gió và khoảng cách đủ để tháo phớt, khớp nối và động cơ.
Không nên đặt bơm ngay bên dưới các mối nối có nguy cơ rò dầu nóng. Dầu rơi xuống động cơ hoặc hộp đấu dây có thể làm hỏng cách điện và tăng nguy cơ cháy.
Vị trí trong mạch có bình giãn nở
Bình giãn nở bù thể tích dầu khi nhiệt độ tăng và hỗ trợ duy trì trạng thái phù hợp của mạch. Vị trí tương quan giữa bình giãn nở, đường hút và bơm phải được tính toán để tránh thiếu dầu, tích khí hoặc áp suất hút không ổn định.
Khi dầu nguội, độ nhớt tăng và tổn thất đường hút lớn hơn. Khi dầu nóng, dầu giãn nở và điều kiện áp suất thay đổi. Bơm phải được kết nối với mạch có thể đáp ứng cả hai trạng thái này.
Điều kiện lựa chọn điểm làm việc
Lưu lượng cần thiết
Lưu lượng của bơm phải đáp ứng yêu cầu truyền nhiệt của thiết bị công nghệ. Để xác định lưu lượng, cần xem xét tải nhiệt, nhiệt dung riêng của dầu, chênh lệch nhiệt độ dầu vào – ra, diện tích trao đổi nhiệt và tổn thất trên đường ống.
Lưu lượng quá thấp làm dầu lưu lại lâu trong vùng gia nhiệt, tăng nguy cơ quá nhiệt cục bộ và làm nhiệt độ thiết bị không đồng đều. Lưu lượng quá cao làm tăng tổn thất ma sát, công suất động cơ và tải lên các mối nối.
Cột áp của bơm
Cột áp cần đủ để thắng tổng trở lực của đường hút, bộ lọc, bộ gia nhiệt, van, áo bồn, coil, bộ trao đổi nhiệt và đường hồi. Khi hệ thống có nhiều nhánh, phải tính trường hợp các nhánh hoạt động đồng thời.
Nếu cột áp không đủ, các nhánh có trở lực cao sẽ bị thiếu dầu. Việc tăng nhiệt độ dầu để bù cho thiếu lưu lượng không giải quyết được nguyên nhân và có thể làm dầu bị xuống cấp nhanh hơn.
Độ nhớt thay đổi theo nhiệt độ
Dầu truyền nhiệt thường nhớt hơn khi nguội. Trong quá trình khởi động, bơm có thể chịu tải lớn hơn và đạt lưu lượng thấp hơn so với trạng thái ổn định. Thiết kế phải kiểm tra cả điều kiện nguội, điều kiện nhiệt độ vận hành và giai đoạn làm nguội.
Khi thay đổi loại dầu, cần đánh giá lại độ nhớt, tính tương thích với phớt, khả năng chịu nhiệt và ảnh hưởng đến điểm làm việc của bơm. Không nên trộn dầu mới với dầu cũ khi chưa xác nhận tính tương thích.
Kết nối RY80-50-250A với hệ thống đường ống
Đường hút
Đường hút cần ngắn, thẳng và có tiết diện phù hợp. Van và bộ lọc trước cửa hút phải được chọn để hạn chế tổn thất. Các điểm cao cần được xem xét khả năng tích khí và có phương án xả khí an toàn.
Mặt bích hút phải được căn đồng tâm với đường ống. Không dùng bu lông để kéo đường ống về phía bơm vì lực này có thể làm biến dạng thân, lệch trục và gây hỏng phớt.
Đường đẩy
Đường đẩy nối bơm với bộ gia nhiệt, đường cấp chính hoặc các nhánh thiết bị. Cần bố trí đồng hồ áp suất và van cô lập ở vị trí thuận tiện để kiểm tra, bảo dưỡng và xử lý sự cố.
Nếu đường đẩy có nhiều nhánh, mỗi nhánh cần có khả năng cô lập và cân bằng lưu lượng. Đường hồi phải đưa dầu về bình hoặc vùng hút ổn định, tránh tạo áp suất ngược quá lớn và tránh hình thành vùng dầu đứng yên.
Bù giãn nở nhiệt
Đường ống dầu nóng giãn nở khi nhiệt độ tăng. Giá đỡ, đoạn bù hoặc khớp nối phải hấp thụ chuyển vị mà không truyền lực lên cửa hút, cửa đẩy và thân bơm.
Khi lắp đặt xong đường ống, cần kiểm tra lại căn chỉnh khớp nối. Nhiệt độ vận hành có thể làm thay đổi vị trí tương đối giữa bơm và động cơ, vì vậy hệ thống cần được thiết kế để giảm ảnh hưởng của giãn nở lên cụm truyền động.
Điều khiển bơm trong hệ thống gia nhiệt
Liên động với bộ gia nhiệt
Bộ gia nhiệt chỉ được phép hoạt động khi RY80-50-250A đã chạy và có lưu lượng dầu xác nhận. Tín hiệu xác nhận có thể lấy từ công tắc dòng chảy, cảm biến chênh áp, áp suất đẩy hoặc logic kết hợp các tín hiệu này.
Khi bơm dừng do quá tải, mất pha, quá nhiệt, áp suất hút thấp hoặc mức dầu thấp, bộ gia nhiệt phải ngắt theo mạch liên động. Không nên cho phép bộ gia nhiệt tiếp tục hoạt động chỉ vì tín hiệu nhiệt độ sản phẩm chưa đạt giá trị đặt.
Điều khiển lưu lượng
Lưu lượng có thể được điều chỉnh bằng van ở phía đẩy, bypass hoặc biến tần nếu động cơ và bơm phù hợp. Không nên tiết lưu thường xuyên ở cửa hút vì làm giảm điều kiện hút và tăng nguy cơ xâm thực.
Nếu sử dụng biến tần, cần kiểm tra giới hạn tốc độ tối thiểu, khả năng làm mát động cơ và vùng lưu lượng an toàn của bơm. Tốc độ quá thấp có thể không đủ để truyền nhiệt; tốc độ quá cao làm tăng tải cơ và công suất tiêu thụ.
Duy trì lưu lượng tối thiểu
Khi van cấp đến thiết bị công nghệ đóng, bơm vẫn cần một đường tuần hoàn tối thiểu. Bypass giúp tránh tình trạng dầu bị tuần hoàn nội bộ trong thân bơm hoặc bị giữ nóng trong bộ gia nhiệt.
Lưu lượng tối thiểu phải được xác định theo đặc tính của bơm, nhiệt độ dầu và cấu hình bộ gia nhiệt. Không nên tự ý thu nhỏ đường bypass vì có thể làm nhiệt độ dầu tăng nhanh và khiến bơm làm việc ngoài vùng ổn định.
Bảo vệ động cơ và cụm bơm
Bảo vệ điện cho động cơ
Động cơ kéo RY80-50-250A cần có bảo vệ ngắn mạch, quá tải, mất pha, lệch pha và điện áp bất thường. Rơ le quá tải phải được cài theo dòng định mức trên nhãn động cơ, không theo giá trị ước tính từ công suất bơm.
Khi dòng điện tăng, cần kiểm tra cả nguyên nhân điện và cơ khí. Đường ống bị tắc, dầu quá nhớt, bánh công tác cọ sát, ổ bi hỏng hoặc khớp nối lệch đều có thể làm động cơ tăng dòng.
Bảo vệ nhiệt
Khu vực đặt động cơ gần bộ gia nhiệt thường có nhiệt độ môi trường cao. Cần bảo đảm thông gió, tránh che kín cửa làm mát và giảm bức xạ nhiệt trực tiếp. Có thể sử dụng cảm biến nhiệt cuộn dây và cảm biến nhiệt ổ bi để cảnh báo hoặc dừng động cơ khi nhiệt độ vượt giới hạn.
Bảo vệ nhiệt không thay thế bảo vệ quá tải. Dòng điện tăng có thể gây hư hỏng trước khi cảm biến nhiệt đạt ngưỡng, trong khi nhiệt độ vẫn có thể tiếp tục tăng sau khi động cơ đã dừng.
Bảo vệ phớt và ổ bi
Phớt phải làm việc trong điều kiện không có rung và lệch tâm quá mức. Khớp nối cần được căn chỉnh, đường ống không truyền lực lên thân bơm và bệ máy phải đủ cứng.
Ổ bi cần được bôi trơn đúng loại và đúng lượng. Bôi trơn quá ít gây tăng nhiệt, còn quá nhiều có thể làm nhiệt độ ổ bi tăng và làm hỏng phớt hoặc mỡ bôi trơn.
Lắp đặt bơm trong hệ thống công nghiệp
Chuẩn bị bệ máy
Bệ máy phải có đủ độ cứng, mặt phẳng ổn định và bu lông neo đúng vị trí. Bệ không được lún hoặc xoắn khi chịu tải. Nếu bệ thép có rung, cần gia cường trước khi căn chỉnh cụm bơm.
Khi đặt bơm, cần kiểm tra cao độ, độ cân bằng và khoảng trống bảo trì. Động cơ, khớp nối và bơm phải được căn chỉnh trước khi kết nối đường ống.
Kết nối mặt bích
Mặt bích phải song song, sạch và không có vết xước sâu. Gioăng phải tương thích với dầu truyền nhiệt và nhiệt độ vận hành. Bu lông được siết theo trình tự chéo, phân bố lực đều.
Sau khi kết nối, cần kiểm tra xem đường ống có kéo hoặc đẩy lên mặt bích hay không. Nếu phải dùng lực để đưa hai mặt bích vào đúng vị trí, đường ống cần được điều chỉnh lại hoặc bổ sung giá đỡ.
Chạy thử
Trước khi chạy thử, phải nạp đủ dầu, xả khí, mở đúng van hút và xác nhận có đường hồi. Bơm không được chạy khô. Khi khởi động, cần theo dõi dòng điện, áp suất hút, áp suất đẩy, rung, tiếng ồn và dấu hiệu rò rỉ tại phớt.
Sau khi hệ thống đạt nhiệt độ làm việc, cần kiểm tra lại các mối nối ở trạng thái an toàn. Nhiệt làm gioăng, bu lông và đường ống giãn nở nên một mối nối kín khi nguội chưa chắc đã giữ kín khi nóng.
Các điểm cần kiểm tra trong vận hành
Áp suất và lưu lượng
Chênh lệch áp suất giữa cửa hút và cửa đẩy phản ánh một phần tình trạng làm việc của bơm. Áp suất đẩy giảm có thể liên quan đến quay sai chiều, thiếu dầu, bánh công tác hư hỏng hoặc đường ống hở. Áp suất hút thấp có thể do bộ lọc tắc, mức dầu thấp, van hút đóng hoặc dầu quá nhớt.
Cần đánh giá áp suất cùng với nhiệt độ và dòng điện. Một giá trị áp suất riêng lẻ không đủ để xác định nguyên nhân nếu điều kiện dầu đang thay đổi.
Rung và tiếng ồn
Rung tăng có thể xuất phát từ lệch khớp nối, tải đường ống, xâm thực, khí trong dầu, mất cân bằng bánh công tác hoặc ổ bi hỏng. Nếu rung đi kèm rò rỉ phớt, cần dừng kiểm tra theo quy trình an toàn.
Tiếng ồn dạng gõ, rít hoặc lạo xạo là dấu hiệu cần chú ý. Không nên tiếp tục tăng nhiệt hoặc tăng tốc độ bơm để bù cho lưu lượng suy giảm khi nguyên nhân cơ khí chưa được xác định.
Nhiệt độ dầu và nhiệt độ ổ bi
Nhiệt độ dầu phải nằm trong giới hạn của loại dầu, phớt, thân bơm, đường ống và bộ gia nhiệt. Dầu quá nhiệt dễ bị oxy hóa, tạo cặn và làm giảm khả năng truyền nhiệt.
Nhiệt độ ổ bi tăng thường liên quan đến thiếu hoặc thừa chất bôi trơn, lệch tâm, tải đường ống hoặc hư hỏng ổ. Theo dõi xu hướng nhiệt độ giúp phát hiện vấn đề trước khi xảy ra kẹt bơm.
Rò rỉ dầu và giải pháp hạn chế
Phớt trục, mặt bích hút – đẩy, mặt ghép thân bơm, van xả và các đầu nối phụ trợ là những vị trí cần kiểm tra thường xuyên. Dầu rò ở nhiệt độ cao có thể tạo khói, bám vào bề mặt nóng và gây nguy hiểm cho động cơ hoặc thiết bị điện.
Khu vực bơm nên có khay thu gom và đường dẫn dầu về vị trí an toàn. Không để dầu tích tụ dưới động cơ hoặc trên bệ có nhiệt độ cao. Các mối nối phải dùng gioăng phù hợp với dầu và được siết đúng lực.
Khi thay phớt, cần kiểm tra độ đảo, độ nhẵn của trục và tình trạng ổ bi. Thay phớt mới nhưng giữ nguyên trục đã mòn hoặc khớp nối lệch có thể khiến rò rỉ lặp lại.
Bảo dưỡng RY80-50-250A
Bảo dưỡng bơm cần tập trung vào phớt, ổ bi, khớp nối, bánh công tác, đường ống hút – đẩy, bộ lọc và chất lượng dầu. Dòng điện, độ rung, nhiệt độ ổ bi và chênh áp nên được ghi nhận để so sánh theo thời gian.
Khi vệ sinh bộ lọc, cần kiểm tra mức cặn để đánh giá tình trạng dầu và đường ống. Dầu xuống cấp có thể làm tăng cặn trong bộ gia nhiệt, áo bồn và khoang bơm. Nếu chỉ thay phớt mà không xử lý dầu bẩn hoặc nhiệt độ quá cao, hư hỏng có thể tái diễn.
Trước khi tháo bơm, phải ngắt nguồn điện, cô lập van, xả áp, thu hồi dầu và chờ thiết bị nguội về mức an toàn. Dầu còn nóng trong thân bơm có thể gây bỏng dù động cơ đã dừng.
Đánh giá khả năng phù hợp với hệ thống công nghiệp
RY80-50-250A phù hợp với hệ thống gia nhiệt công nghiệp khi điểm làm việc của bơm đáp ứng lưu lượng và cột áp yêu cầu, vật liệu bơm tương thích với dầu, phớt chịu được nhiệt độ thực tế và đường ống được thiết kế đúng điều kiện hút.
Khả năng phù hợp không thể xác định chỉ từ mã bơm. Cần đối chiếu đường đặc tính, công suất động cơ, tốc độ quay, kích thước mặt bích, nhiệt độ dầu, đặc tính thiết bị tiêu thụ nhiệt và tổng trở lực của mạch.
Khi được tích hợp đúng, RY80-50-250A tạo dòng dầu ổn định cho bồn phản ứng, bồn phối trộn, máy sấy, thiết bị cô đặc, bộ trao đổi nhiệt và đường ống gia nhiệt. Hệ thống cần có liên động giữa bơm và bộ gia nhiệt, đường bypass tối thiểu, thiết bị đo áp suất – nhiệt độ và phương án xử lý rò dầu.
Bơm dầu truyền nhiệt RY80-50-250A và kết cấu phớt phù hợp với dầu nóng
Trong Bơm dầu truyền nhiệt RY80-50-250A, phớt là bộ phận có vai trò giữ kín tại vị trí trục quay đi qua thân bơm. Đây cũng là vị trí chịu tác động đồng thời của nhiệt độ dầu, áp suất tuần hoàn, chuyển động quay và rung động cơ học. Vì vậy, kết cấu phớt phù hợp với dầu nóng là điều kiện quan trọng để bơm duy trì độ kín, hạn chế thất thoát dầu và bảo đảm quá trình truyền nhiệt diễn ra ổn định.
Phớt dùng cho RY80-50-250A không thể lựa chọn chỉ theo kích thước trục. Cụm làm kín cần tương thích với nhiệt độ làm việc, đặc tính của dầu truyền nhiệt, tốc độ quay, áp suất tại vùng phớt và điều kiện vận hành liên tục. Nếu lựa chọn sai vật liệu hoặc lắp đặt không đúng, phớt có thể nhanh chóng bị chai cứng, nứt, mòn hoặc mất khả năng làm kín.
Vị trí và chức năng của phớt trong bơm
Phớt được bố trí tại vùng trục bơm nối với cụm quay bên trong thân bơm. Trục phải quay để truyền năng lượng từ động cơ đến bộ phận tạo dòng, trong khi dầu nóng cần được giữ lại trong buồng bơm. Phớt thực hiện nhiệm vụ tạo rào chắn giữa phần dầu bên trong và môi trường bên ngoài.
Đây là một yêu cầu khó vì phớt phải kín trong khi vẫn cho phép trục quay liên tục. Hai bề mặt làm kín cần duy trì tiếp xúc phù hợp, không để dầu thoát ra nhưng cũng không tạo ma sát quá lớn làm tăng nhiệt. Kết cấu phớt vì vậy phải cân bằng giữa độ kín, khả năng chịu nhiệt, độ bền ma sát và khả năng bù sai lệch nhỏ.
Khi phớt làm việc ổn định, RY80-50-250A có thể duy trì mạch dầu kín và hạn chế ảnh hưởng của dầu nóng đến động cơ, khớp nối, nền máy hoặc khu vực xung quanh.
Vì sao dầu nóng yêu cầu kết cấu phớt riêng
Dầu truyền nhiệt có thể làm việc ở nhiệt độ cao trong thời gian dài. Nhiệt độ này ảnh hưởng trực tiếp đến vật liệu phớt, gioăng và các chi tiết đàn hồi. Một số vật liệu phù hợp với nước hoặc dầu ở nhiệt độ thấp có thể bị cứng, biến dạng hoặc mất tính đàn hồi khi tiếp xúc lâu với dầu nóng.
Nhiệt cũng làm các chi tiết giãn nở. Nếu hai bề mặt làm kín giãn nở khác nhau, lực ép tại mặt phớt có thể thay đổi. Lực ép quá thấp làm xuất hiện khe hở. Lực ép quá cao làm tăng ma sát, tạo nhiệt và đẩy nhanh quá trình mài mòn.
Ngoài tác động của nhiệt, dầu có thể bị biến chất nếu hệ thống vận hành không đúng. Cặn hoặc sản phẩm phân hủy trong dầu có thể bám lên bề mặt phớt, làm xước mặt tiếp xúc và tạo đường rò rỉ. Vì vậy, phớt phải được lựa chọn trong mối liên hệ với cả chất lượng dầu và điều kiện vận hành của bơm.
Kết cấu phớt cơ khí phù hợp cho RY80-50-250A
Phớt cơ khí thường gồm hai mặt làm kín chính. Một mặt liên kết với phần quay của trục, mặt còn lại cố định theo thân bơm hoặc cụm đỡ. Lực ép giữa hai mặt được duy trì bởi lò xo, bộ phận đàn hồi hoặc cơ cấu tương đương.
Kết cấu này cho phép trục quay trong khi vùng tiếp xúc vẫn giữ được độ kín. Mặt phớt phải có độ phẳng cao để hạn chế khe hở. Vật liệu của hai mặt cần được ghép phù hợp nhằm giảm ma sát và hạn chế mài mòn trong điều kiện nhiệt độ cao.
Đối với bơm dầu nóng, phớt cơ khí cần có vật liệu làm kín chịu nhiệt, chi tiết đàn hồi không bị suy giảm nhanh và kết cấu hạn chế truyền nhiệt quá mức đến các bộ phận nhạy cảm. Việc lựa chọn cụ thể cần dựa trên nhiệt độ dầu, tốc độ quay và thông số của cụm bơm thực tế.
Mặt làm kín chịu nhiệt và chịu mài mòn
Mặt làm kín là phần tiếp xúc trực tiếp trong quá trình trục quay. Bề mặt này cần có độ cứng, độ phẳng và khả năng chống mài mòn phù hợp. Khi làm việc với dầu nóng, vật liệu mặt phớt cũng phải giữ được tính ổn định ở nhiệt độ thiết kế.
Nếu mặt phớt bị xước, cong hoặc mòn không đều, dầu có thể đi qua các khe nhỏ và hình thành rò rỉ. Vết xước thường xuất hiện khi dầu chứa cặn, khi lắp đặt không sạch hoặc khi phớt phải làm việc trong tình trạng khô. Vì vậy, độ sạch của dầu và quy trình lắp phớt có ảnh hưởng trực tiếp đến tuổi thọ mặt làm kín.
Mặt phớt không nên bị ép quá mạnh khi lắp. Lực ép sai có thể làm biến dạng chi tiết hoặc tạo ma sát lớn khi khởi động. Cần tuân thủ kích thước lắp đặt và yêu cầu của loại phớt được sử dụng cho RY80-50-250A.
Vật liệu đàn hồi tương thích với dầu truyền nhiệt
Các vòng đệm và chi tiết đàn hồi trong cụm phớt phải chịu được nhiệt độ và không bị dầu làm trương nở, co ngót hoặc mất độ đàn hồi. Vật liệu không tương thích có thể khiến phớt kín trong thời gian đầu nhưng nhanh chóng rò rỉ sau khi bơm vận hành ở nhiệt độ cao.
Khi lựa chọn vật liệu, cần xét đến loại dầu truyền nhiệt cụ thể, nhiệt độ liên tục, nhiệt độ cực đại và thời gian tiếp xúc. Dầu mới, dầu đã sử dụng lâu hoặc dầu bị oxy hóa có thể tác động khác nhau đến vật liệu đàn hồi.
Không nên tự thay thế vòng đệm bằng vật liệu chưa được kiểm tra khả năng chịu dầu nóng. Một chi tiết có kích thước đúng nhưng không phù hợp về vật liệu vẫn có thể làm mất độ kín và gây sự cố trong quá trình sản xuất.
Lò xo và cơ cấu tạo lực ép ổn định
Lò xo trong phớt cơ khí có nhiệm vụ duy trì lực ép giữa các mặt làm kín. Khi bơm hoạt động, lực ép cần đủ để giữ kín nhưng không quá lớn đến mức làm tăng nhiệt ma sát.
Đối với RY80-50-250A, cơ cấu tạo lực ép phải duy trì đặc tính ổn định trong điều kiện nhiệt độ cao và rung động liên tục. Nếu lò xo bị yếu, biến dạng hoặc kẹt do cặn dầu, mặt phớt có thể không tiếp xúc đều. Nếu lò xo bị nén sai khi lắp, phớt có thể chịu lực vượt mức thiết kế.
Kết cấu phớt có khả năng giữ lực ép ổn định sẽ thích hợp hơn với hệ thống phải chạy trong nhiều giờ. Đây là yếu tố giúp giảm rò rỉ phát sinh do thay đổi nhiệt độ và sự dịch chuyển nhỏ của trục.
Khả năng bù giãn nở nhiệt
Trong quá trình khởi động, nhiệt độ của thân bơm và dầu tăng dần. Khi dừng máy, các bộ phận nguội đi. Những chu kỳ này làm phớt, trục và thân bơm giãn nở hoặc co lại.
Kết cấu phớt phù hợp cần cho phép bù một phần thay đổi kích thước mà vẫn duy trì tiếp xúc giữa các mặt làm kín. Khả năng bù này giúp hạn chế rò rỉ khi bơm chuyển từ trạng thái nguội sang nóng hoặc ngược lại.
Tuy nhiên, phớt chỉ có thể bù sai lệch nhỏ. Nếu trục bị cong, ổ trục quá mòn hoặc khớp nối lệch lớn, phớt vẫn có thể bị phá hỏng dù vật liệu chịu nhiệt tốt. Vì vậy, độ chính xác cơ khí của toàn bộ cụm bơm là điều kiện đi kèm.
Khoang phớt và kiểm soát truyền nhiệt
Khoang phớt cần được bố trí để hạn chế nhiệt từ buồng bơm truyền trực tiếp đến cụm làm kín. Khi nhiệt độ tại phớt được kiểm soát, vật liệu đàn hồi và lò xo có điều kiện làm việc ổn định hơn.
Thiết kế khoang phớt hợp lý cũng giúp giảm nguy cơ dầu bị giữ lâu tại một vị trí và tạo cặn quanh mặt làm kín. Dòng dầu được phân bố phù hợp sẽ hỗ trợ duy trì điều kiện làm việc ổn định cho phớt.
Trong những hệ thống có nhiệt độ cao, cần xem xét khoảng cách giữa buồng dầu nóng, ổ trục và phớt. Việc bố trí này không chỉ ảnh hưởng đến khả năng chống rò rỉ mà còn tác động đến độ bền của ổ trục và trục bơm.
Phớt phải phù hợp với áp suất và tốc độ quay
Ngoài nhiệt độ, áp suất tại vùng làm kín và tốc độ quay của trục cũng ảnh hưởng đến lựa chọn phớt. Áp suất cao làm tăng yêu cầu về lực ép và độ bền của mặt phớt. Tốc độ quay cao làm tăng nhiệt ma sát và yêu cầu bề mặt làm kín có khả năng chịu mài mòn tốt.
RY80-50-250A cần sử dụng phớt có thông số làm việc phù hợp với điều kiện thực tế của hệ thống, không chỉ với thông số danh nghĩa của bơm. Nếu đường ống bị tắc, van đóng sai hoặc bơm làm việc ngoài điểm thiết kế, áp suất tại cụm phớt có thể thay đổi và làm tăng nguy cơ rò rỉ.
Việc đánh giá đồng thời nhiệt độ, áp suất và tốc độ quay giúp tránh chọn phớt chỉ dựa trên một thông số riêng lẻ.
Ảnh hưởng của trục và bề mặt lắp phớt
Bề mặt trục tại vị trí làm kín phải nhẵn, đồng tâm và không có rãnh mòn sâu. Nếu trục đã bị mòn, mặt phớt mới cũng có thể nhanh chóng mất độ kín do tiếp xúc trên bề mặt không đồng đều.
Trục bị cong hoặc đảo hướng kính làm hai mặt phớt dịch chuyển không đều khi quay. Hiện tượng này tạo ma sát cục bộ và làm tăng tốc độ mài mòn. Vì vậy, trước khi thay phớt, cần kiểm tra trục, ổ trục và độ đồng tâm của toàn bộ cụm quay.
Bề mặt lắp phớt trong thân bơm cũng cần sạch, không có ba via, vết xước hoặc cặn cứng. Một lỗi nhỏ tại vị trí lắp có thể làm biến dạng vòng đệm và tạo đường rò rỉ sau khi bơm nóng lên.
Khớp nối và ổ trục ảnh hưởng đến độ kín
Khả năng chống rò rỉ của phớt không thể tách rời tình trạng khớp nối và ổ trục. Khớp nối lệch làm trục chịu tải ngang, còn ổ trục mòn làm trục dao động khi quay. Cả hai tình trạng đều làm phớt làm việc không đều.
Khi RY80-50-250A xuất hiện rung, tiếng ồn hoặc nhiệt độ ổ trục tăng, cần kiểm tra trước khi tiếp tục vận hành dài giờ. Nếu chỉ thay phớt mà không xử lý nguyên nhân cơ khí, phớt mới có thể tiếp tục rò rỉ trong thời gian ngắn.
Căn chỉnh khớp nối chính xác, bôi trơn ổ trục đúng cách và kiểm soát rung là những biện pháp hỗ trợ trực tiếp cho độ bền của cụm phớt.
Không để phớt làm việc trong tình trạng chạy khô
Phớt cơ khí cần được bảo vệ khỏi tình trạng chạy khô. Khi không có dầu hoặc điều kiện bôi trơn tại mặt phớt không phù hợp, ma sát có thể làm nhiệt độ bề mặt tăng nhanh. Mặt phớt có thể bị xước, nứt hoặc biến dạng.
Trước khi khởi động RY80-50-250A, cần bảo đảm bơm đã có dầu, đường hút không bị tắc và các van được mở đúng vị trí. Hệ thống cũng cần loại bỏ khí nếu thiết kế yêu cầu xả khí trước khi vận hành.
Nếu bơm phải dừng trong thời gian dài, quy trình khởi động lại cần kiểm tra mức dầu và tình trạng phớt. Không nên để bơm chạy không tải hoặc chạy khi mạch dầu chưa sẵn sàng tuần hoàn.
Dầu bẩn và cặn làm giảm tuổi thọ phớt
Dầu truyền nhiệt chứa cặn hoặc sản phẩm phân hủy có thể đi qua vùng làm kín. Các hạt cứng có khả năng tạo vết xước trên mặt phớt, trong khi lớp cặn bám có thể làm mất độ phẳng và cản trở chuyển động của cơ cấu đàn hồi.
Để bảo vệ phớt, hệ thống cần kiểm soát chất lượng dầu, vệ sinh đường ống và sử dụng bộ lọc phù hợp nếu thiết kế cho phép. Khi dầu có dấu hiệu biến chất, cần xử lý theo quy trình của hệ thống thay vì tiếp tục vận hành cho đến khi phớt rò rỉ.
Tình trạng dầu cũng ảnh hưởng đến khả năng truyền nhiệt. Dầu sạch giúp bơm và phớt làm việc ổn định hơn, đồng thời giảm cặn trên các bề mặt tiếp xúc.
Lắp đặt phớt đúng kỹ thuật
Phớt của RY80-50-250A cần được lắp trong điều kiện sạch và đúng trình tự. Không dùng vật sắc làm xước mặt phớt, không kéo lê chi tiết làm kín trên ren hoặc rãnh trục và không dùng lực đóng trực tiếp lên bề mặt làm kín.
Các vòng đệm cần được đặt đúng hướng. Mặt phớt phải được bảo vệ khỏi bụi, sợi vải và cặn kim loại. Trục và khoang lắp cần được kiểm tra trước khi đưa phớt vào vị trí.
Sau khi lắp, cần kiểm tra khả năng quay tự do của trục và độ ổn định của cụm phớt. Khi khởi động, nên tăng nhiệt và tăng tải theo từng bước để phớt thích nghi với điều kiện làm việc, đồng thời theo dõi dấu hiệu rò rỉ.
Dấu hiệu cho thấy phớt không còn phù hợp
Rò rỉ dầu tại vùng trục là dấu hiệu rõ nhất cho thấy phớt cần được kiểm tra. Ngoài ra, có thể xuất hiện mùi dầu nóng, vết dầu bám quanh thân bơm, cặn sẫm màu, tiếng rít hoặc nhiệt độ bất thường tại khu vực làm kín.
Rung động tăng cũng có thể là dấu hiệu gián tiếp của vấn đề phớt, trục, ổ trục hoặc khớp nối. Nếu tiếp tục vận hành khi phớt đã hư hỏng, dầu có thể lan đến động cơ hoặc khớp nối, làm tăng phạm vi sự cố.
Khi phát hiện dấu hiệu bất thường, cần dừng bơm theo quy trình an toàn và kiểm tra nguyên nhân. Không nên chỉ siết thêm bu lông hoặc dùng chất trám bên ngoài để che tạm vị trí rò rỉ khi chưa xác định nguyên nhân chính.
Bảo dưỡng cụm phớt trên RY80-50-250A
Bảo dưỡng cụm phớt cần gắn với việc kiểm tra tình trạng trục, ổ trục, khớp nối, dầu truyền nhiệt và đường ống. Chỉ thay phớt khi các chi tiết liên quan còn ở trạng thái phù hợp có thể giúp duy trì độ kín lâu hơn.
Phớt cần được thay khi mặt làm kín bị xước, vật liệu đàn hồi chai cứng, lò xo mất lực hoặc xuất hiện rò rỉ vượt mức cho phép. Khi thay, nên sử dụng bộ phớt có vật liệu và kích thước tương thích với điều kiện dầu nóng của hệ thống.
Sau bảo dưỡng, cần kiểm tra rò rỉ ở trạng thái nguội và khi bơm đạt nhiệt độ làm việc. Việc kiểm tra ở cả hai trạng thái giúp nhận biết những vấn đề chỉ xuất hiện do giãn nở nhiệt.
Giá trị của kết cấu phớt phù hợp với dầu nóng
Đối với Bơm dầu truyền nhiệt RY80-50-250A, kết cấu phớt phù hợp với dầu nóng phải đồng thời bảo đảm độ kín, chịu nhiệt, chịu dầu, chịu ma sát và bù được những thay đổi nhỏ trong quá trình vận hành. Phớt cơ khí với mặt làm kín phù hợp, vật liệu đàn hồi tương thích, cơ cấu tạo lực ép ổn định và khoang phớt được kiểm soát nhiệt là những yếu tố quan trọng.
Tuy nhiên, phớt chỉ phát huy hiệu quả khi đi cùng trục bơm chính xác, ổ trục ổn định, khớp nối được căn chỉnh, dầu sạch và quy trình vận hành đúng. Sự phối hợp này giúp RY80-50-250A duy trì mạch dầu kín, hạn chế rò rỉ dầu nóng và bảo vệ độ ổn định của hệ thống truyền nhiệt.
Kết cấu phớt phù hợp không chỉ giúp bơm làm việc bền hơn mà còn góp phần bảo đảm an toàn cho khu vực sản xuất, giảm tổn thất dầu và hạn chế thời gian dừng máy do sự cố rò rỉ.

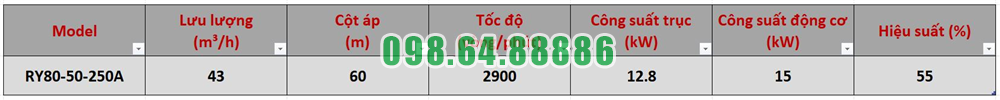

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

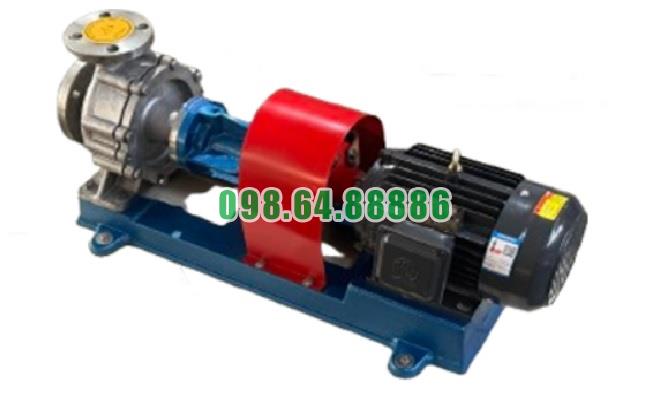

Hình ảnh thực tế bơm dầu truyền nhiệt RY
