Bơm lắp thẳng trục đứng model ISG40-160, IRG40-160 6 m3/h

Ưu điểm về tiết kiệm không gian của Bơm lắp thẳng trục đứng model ISG40-160, IRG40-160

Thiết kế trục đứng đồng tâm, giảm chiếm dụng mặt bằng

Bơm ISG40-160 và IRG40-160 có cấu trúc trục thẳng đứng đồng trục với động cơ, giúp toàn bộ cụm bơm phát triển theo chiều cao, không mở rộng theo chiều ngang như các loại bơm trục ngang truyền thống. Điều này cực kỳ hữu ích trong các không gian chật hẹp như phòng kỹ thuật tầng hầm, tủ kỹ thuật hoặc giếng bơm hẹp.

Cổng hút – xả nằm thẳng hàng, dễ kết nối đường ống

Với thiết kế hút – xả nằm thẳng hàng trên một trục, bơm giúp rút gọn chiều dài đường ống kết nối, không cần các khớp nối gấp khúc hoặc đoạn uốn chuyển hướng. Nhờ vậy:

• Giảm diện tích bố trí đường ống

• Tiết kiệm không gian lắp đặt tổng thể

• Tăng tính thẩm mỹ và gọn gàng cho hệ thống

Dễ dàng tích hợp vào hệ thống có thiết kế chồng tầng

Trong các tòa nhà cao tầng hoặc nhà máy có hệ thống kỹ thuật phân tầng, bơm trục đứng như ISG40-160 và IRG40-160 có thể lắp chồng tầng nhiều cụm bơm, tận dụng chiều cao mà không gây vướng víu hoặc cản trở các hệ thống khác.

Phù hợp với hệ thống kỹ thuật đóng hộp hoặc module hóa

Thiết kế thẳng đứng và nhỏ gọn của bơm cho phép lắp trong các cụm module kỹ thuật tiêu chuẩn, như tủ bơm PCCC, trạm bơm HVAC, hoặc cụm tăng áp đóng hộp. Điều này giúp tiết kiệm diện tích lắp đặt và dễ dàng di chuyển, vận chuyển thiết bị trong các khu vực có lối đi hẹp.

Hạn chế số lượng giá đỡ và nền móng phụ

Do trọng lượng phân bố theo chiều đứng và gắn trực tiếp lên nền, bơm không yêu cầu khung giá đỡ cồng kềnh hay nền móng mở rộng, nhờ đó giúp tiết kiệm cả không gian và chi phí lắp đặt.

Tăng khả năng bố trí nhiều máy trong một hệ thống

Với kích thước gọn gàng, người dùng có thể lắp nhiều bơm cùng lúc trong một hàng thẳng hoặc song song, đặc biệt trong hệ thống:

• Bơm luân phiên – dự phòng

• Hệ thống cấp nước tập trung nhiều khu vực

• Trạm bơm chữa cháy đa tầng

Bơm lắp thẳng trục đứng model ISG40-160, IRG40-160 mang lại ưu điểm vượt trội về tiết kiệm không gian, phù hợp với các công trình hiện đại yêu cầu bố trí kỹ thuật thông minh, tiết kiệm diện tích và tăng tính linh hoạt. Thiết kế thẳng đứng đồng tâm, cổng hút – xả thẳng hàng, kết cấu nhỏ gọn và dễ tích hợp là những yếu tố giúp dòng bơm này trở thành giải pháp tối ưu cho không gian hẹp nhưng yêu cầu hiệu suất cao.

Ứng dụng trong xây dựng của Bơm lắp thẳng trục đứng model ISG40-160, IRG40-160

Tính năng phù hợp với ngành xây dựng

Bơm lắp thẳng trục đứng model ISG40-160 và IRG40-160 được thiết kế theo cấu trúc inline trục đứng, kết hợp khả năng tạo áp suất ổn định, lưu lượng trung bình và kích thước nhỏ gọn. Những đặc điểm này giúp bơm đáp ứng linh hoạt các nhu cầu cấp nước, tuần hoàn và tăng áp trong hệ thống kỹ thuật công trình.

Các ứng dụng cụ thể trong công trình xây dựng

1. Hệ thống cấp nước sinh hoạt cho công trình cao tầng

• Bơm tăng áp từ bể ngầm lên bồn mái hoặc cấp trực tiếp vào mạng lưới đường ống

• Phân phối nước cho các khu vực như: căn hộ, văn phòng, WC, nhà bếp…

• Ứng dụng tại chung cư, tòa nhà văn phòng, khách sạn, bệnh viện

Lợi ích nổi bật:

• Đảm bảo áp lực nước ổn định đến từng tầng

• Hoạt động êm, phù hợp với khu dân cư và không gian kín

2. Hệ thống phòng cháy chữa cháy (PCCC)

• Là bơm bổ trợ cho hệ thống PCCC dạng sprinkler hoặc vòi phun cố định

• Kết hợp với bơm chính để đảm bảo đủ áp lực nước cho toàn bộ mạng PCCC

Lợi ích nổi bật:

• Thiết kế nhỏ gọn, dễ tích hợp trong phòng kỹ thuật PCCC

• Khởi động nhanh, giữ áp ổn định trong trường hợp khẩn cấp

3. Hệ thống HVAC – điều hòa trung tâm

• Tuần hoàn nước nóng hoặc lạnh trong các hệ thống chiller, cooling tower, FCU

• Ứng dụng trong trung tâm thương mại, khách sạn lớn, bệnh viện

Lợi ích nổi bật:

• Model IRG40-160 có thể chịu được nước nhiệt độ cao (~100°C)

• Lắp thẳng hàng, giảm không gian chiếm dụng trong buồng máy

4. Hệ thống cấp nước kỹ thuật nội bộ

• Cấp nước cho máy làm lạnh, máy giặt công nghiệp, thiết bị nhà bếp công nghiệp

• Dẫn nước đến khu kỹ thuật, khu bảo trì trong công trình xây dựng quy mô lớn

Lợi ích nổi bật:

• Lưu lượng vừa đủ, tiết kiệm điện năng

• Kết nối dễ dàng vào hệ thống ống nhờ thiết kế hút – xả thẳng

5. Cấp nước tạm thời trong thi công công trình

• Dẫn nước cho công trình đang thi công như:

  • Tưới bê tông, trộn vữa, rửa xe máy công trình

  • Cấp nước vệ sinh tạm cho công nhân

Lợi ích nổi bật:

• Di chuyển dễ, lắp đặt nhanh

• Phù hợp với các nguồn nước từ bồn tạm, bể chứa thấp

Ưu điểm nổi bật khi dùng trong xây dựng

• Gọn gàng – tiết kiệm diện tích: phù hợp không gian kỹ thuật hẹp

• Dễ vận hành – dễ thay thế: đặc biệt trong các dự án nhiều tầng hoặc cần lắp nối nhanh

• Hoạt động ổn định – ít bảo trì: thích hợp với công trình yêu cầu vận hành liên tục

• Tích hợp linh hoạt: dễ kết nối với bộ điều khiển áp suất, timer, cảm biến mực nước

Bơm lắp thẳng trục đứng ISG40-160, IRG40-160 là thiết bị lý tưởng cho ngành xây dựng nhờ khả năng tăng áp, cấp nước và tuần hoàn nhiệt ổn định, đồng thời đảm bảo hiệu suất cao – độ bền tốt – chi phí vận hành thấp. Sự linh hoạt về cấu trúc và khả năng ứng dụng trong nhiều hệ thống kỹ thuật giúp nó trở thành giải pháp đáng tin cậy cho các công trình xây dựng hiện đại.

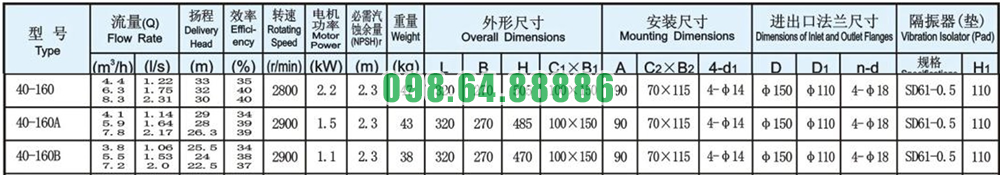

Thông số kỹ thuật và kích thước bơm ly tâm trục đứng ISG40-160

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm ly tâm trục đứng ISG40-160

Đường cong hiệu suất bơm ly tâm trục đứng ISG40-160

Cấu trúc bơm chịu nhiệt độ cao bơm ly tâm trục đứng ISG40-160

Phụ kiện và kích thước lắp đặt bơm ly tâm trục đứng ISG40-160

Phương thức lắp đặt bơm ly tâm trục đứng ISG40-160
