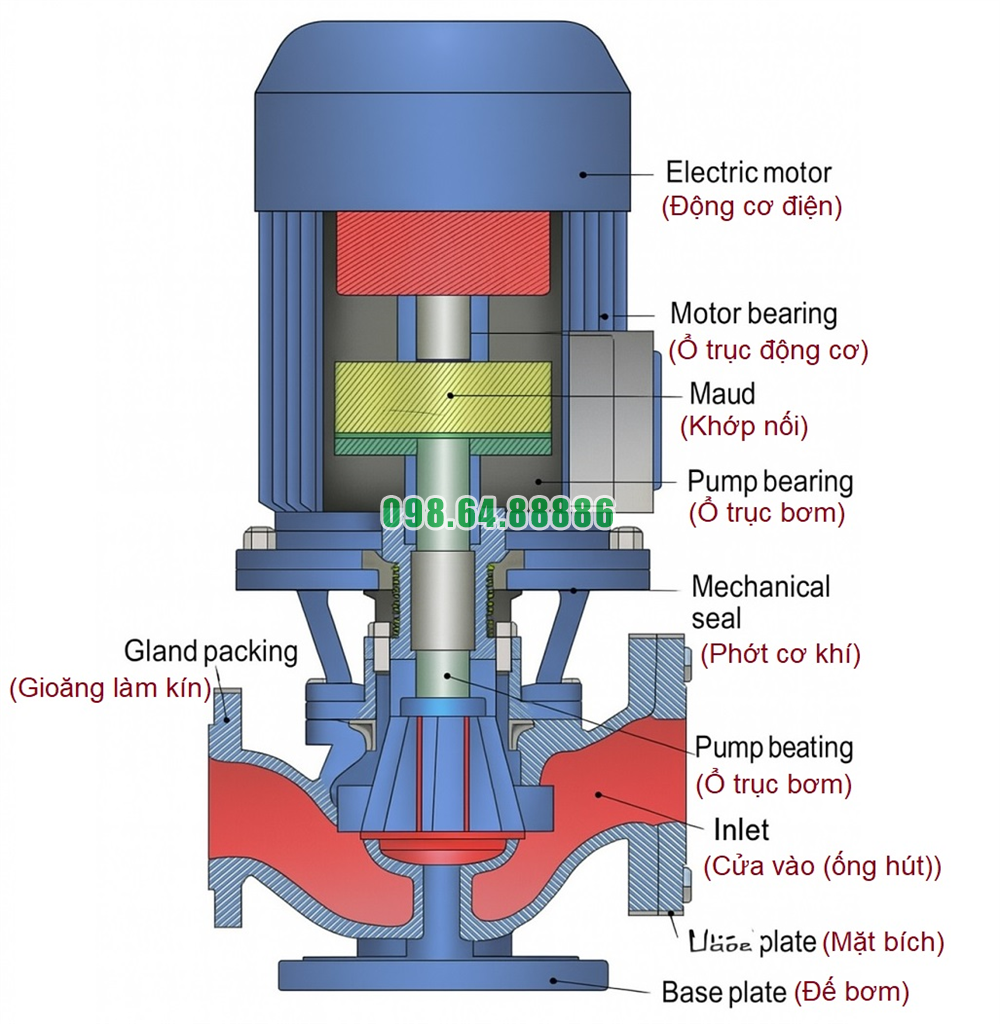

Dưới đây là các bộ phận chủ yếu cấu thành nên bơm đa tầng cánh trục đứng ISG80-315B / IRG80-315B, cùng với công dụng và những điểm cần lưu ý:
Vỏ ngoài của bơm giữ các tầng cánh, buồng dẫn hướng, cửa hút và cửa xả.
Thân có dạng inline trục đứng, giúp kết nối hút-xả thẳng hàng.
Vật liệu: gang đúc hoặc thép không gỉ (inox) tùy phiên bản IRG khi làm việc với nước nóng.
Có nhiều “tầng” cánh tương đương số cấp bơm — mỗi cấp góp phần gia tăng áp lực.
Cánh đa tầng được lắp xếp nối tiếp để đạt được cột áp lớn.
Cánh dạng kín (closed impeller) thường được dùng để tăng hiệu suất và giảm thất thoát.
Trục chính xuyên qua tất cả các tầng cánh, truyền mô-men xoắn từ động cơ xuống cánh.
Cung cấp độ đồng tâm, độ cứng và khả năng chịu tải hướng trục & hướng kính.
Thiết kế phù hợp vật liệu, độ bền cao để tránh uốn võng khi số tầng cánh nhiều.
Giữa hoặc sau mỗi tầng cánh là buồng dẫn hướng giúp biến đổi động năng từ cánh thành áp năng, hướng dòng nước ổn định.
Giúp giảm sự hỗn loạn dòng chảy, xoáy nước và tổn thất năng lượng.
Cửa hút đưa nước vào tầng cánh đầu tiên; cửa xả đưa nước ra khỏi tầng cuối cùng.
Thiết kế inline giúp giảm các đoạn ống cong, nối cút, giảm tiêu hao áp suất.
Ngăn rò rỉ nước ra ngoài tại vị trí trục đi qua thân bơm.
Vật liệu phớt tùy điều kiện làm việc: chịu nhiệt, chống ăn mòn nếu dùng nước nóng hoặc có tạp chất.
Đỡ trục, giữ độ đồng tâm khi trục quay.
Bao gồm vòng bi hướng kính để chịu lực ngang, vòng bi chặn nếu có tải hướng trục.
Phải được bôi trơn đúng cách.
Khung đỡ đảm bảo máy và động cơ được cố định chắc chắn.
Khớp nối giữa trục bơm và động cơ (coupling) cần linh hoạt để bù sai lệch nhỏ, giảm truyền rung.
Gioăng đệm giữa các mối nối thân, nắp, mặt bích để đảm bảo kín khít.
Các đệm nhỏ khác giúp tránh rung, chấn, chống rò rỉ tại bu-lông và mặt liên kết.
Cảm biến nhiệt độ, cảm biến dòng điện để giám sát tải và nhiệt động cơ.
Van một chiều (check valve), van an toàn nếu áp suất vượt quá thiết kế.
Van chặn, van xả, van điều chỉnh lưu lượng nếu cần.
Các bộ phận chính của bơm đa tầng cánh trục đứng ISG80-315B / IRG80-315B phối hợp chặt chẽ để cung cấp áp suất cao, lưu lượng ổn định với hiệu suất tốt. Hiểu rõ chức năng từng bộ phận giúp bảo trì đúng cách, phát hiện nhanh sự cố và tối ưu hóa vận hành máy bơm.
Bơm đường ống trục đứng ISG80-315B, IRG80-315B có thể được thiết kế dạng đa tầng cánh, nghĩa là trong buồng bơm không chỉ có một cánh mà có nhiều tầng cánh gắn nối tiếp nhau. Mỗi tầng cánh đóng vai trò tăng thêm áp lực cho dòng chất lỏng, giúp bơm đạt được cột áp cao vượt trội so với bơm đơn cánh.
Giai đoạn hút: Khi động cơ quay, trục bơm kéo cánh tầng đầu tiên chuyển động. Tại mắt hút hình thành vùng áp suất thấp, chất lỏng được hút vào buồng bơm.
Giai đoạn tăng áp tầng 1: Cánh tầng đầu tiên truyền động năng và lực ly tâm, làm tăng vận tốc và áp suất dòng chất lỏng.
Giai đoạn truyền tiếp: Chất lỏng sau khi được tăng áp ở tầng 1 tiếp tục đi vào tầng 2, nơi nó lại được gia tăng áp suất và năng lượng.
Giai đoạn lặp lại: Quá trình này tiếp diễn qua nhiều tầng cánh liên tiếp, mỗi tầng nâng áp lực thêm một mức.
Giai đoạn đẩy ra: Sau khi đi qua toàn bộ số tầng cánh, chất lỏng được đẩy ra cửa xả với áp suất và cột áp rất cao, đáp ứng yêu cầu của hệ thống.
Để bơm đa tầng cánh trục đứng ISG80-315B, IRG80-315B vận hành hiệu quả, cần đảm bảo:
Đồng tâm trục và cánh bơm: hạn chế rung động, giúp phân bổ đều tải trọng giữa các tầng cánh.
Thiết kế buồng bơm tối ưu: giảm tổn thất thủy lực trong quá trình chất lỏng di chuyển từ tầng này sang tầng khác.
Phớt cơ khí và vòng bi chất lượng cao: đảm bảo độ kín và sự ổn định trong vận hành liên tục.
Bôi trơn và làm mát hợp lý: giữ nhiệt độ ổn định, tránh quá nhiệt gây mòn nhanh.
Cột áp cao vượt trội: nhờ lực cộng hưởng từ nhiều tầng cánh, bơm có thể phục vụ cho các tòa nhà cao tầng, hệ thống PCCC hoặc công nghiệp cần áp lực lớn.
Hiệu suất ổn định: chất lỏng được tăng áp nhiều lần, dòng chảy ra ngoài đều và ít dao động.
Tiết kiệm năng lượng: so với việc sử dụng một bơm công suất lớn, bơm đa tầng cánh tối ưu hơn về tiêu thụ điện năng.
Ứng dụng đa dạng: từ cấp nước, tuần hoàn, HVAC, đến nông nghiệp và công nghiệp nặng.
Hệ thống cấp nước tòa nhà cao tầng: đảm bảo áp lực nước tới tận tầng cao nhất.
Hệ thống PCCC: cung cấp áp lực và lưu lượng lớn trong tình huống khẩn cấp.
Công nghiệp chế biến: dùng trong dây chuyền yêu cầu lưu lượng ổn định và áp lực cao.
Ngành năng lượng và hóa chất: vận chuyển chất lỏng qua nhiều công đoạn xử lý.
Nguyên lý vận hành của bơm đa tầng cánh trục đứng ISG80-315B, IRG80-315B dựa trên cơ chế tăng áp nhiều lần qua từng tầng cánh, giúp đạt cột áp cao, dòng chảy ổn định và hiệu suất tối ưu. Nhờ vậy, dòng bơm này trở thành lựa chọn hàng đầu trong nhiều hệ thống kỹ thuật yêu cầu áp lực mạnh và vận hành bền bỉ.
