Được đúc bằng gang xám, gang cầu hoặc thép đúc, bên ngoài phủ sơn epoxy chống gỉ.
Thiết kế inline với cửa hút và cửa xả nằm trên cùng một trục thẳng, giúp kết nối trực tiếp với đường ống, tiết kiệm không gian lắp đặt.
Có buồng xoắn (volute) tối ưu hóa thủy lực, chuyển đổi hiệu quả động năng dòng chảy thành áp năng.
Là bộ phận trực tiếp tạo lực ly tâm, đẩy chất lỏng ra khỏi tâm cánh.
Cân bằng động chính xác để hạn chế rung và tiếng ồn.
Vật liệu chế tạo: gang đúc hoặc thép không gỉ (inox) đối với ISG80-350A; thép hợp kim chịu nhiệt đối với IRG80-350A.
Thiết kế thủy lực tối ưu, giúp nâng cao hiệu suất và giảm hiện tượng xâm thực.
Trục truyền lực từ động cơ đến cánh bơm.
Làm bằng thép hợp kim hoặc inox để chịu lực xoắn, chịu ăn mòn và hạn chế biến dạng khi nhiệt độ thay đổi.
Được gia công chính xác, đảm bảo độ đồng tâm với động cơ, giúp vận hành êm ái.
Giữ vai trò chống rò rỉ tại vị trí trục xuyên qua thân bơm.
Cấu tạo gồm mặt tĩnh, mặt động, vòng đệm và lò xo ép giữ.
Với IRG80-350A, phớt thường làm từ vật liệu chịu nhiệt cao như carbon–ceramic, silicon carbide–silicon carbide, elastomer chịu nhiệt.
Nâng đỡ trục, giúp trục quay ổn định, giảm ma sát.
Được bôi trơn bằng mỡ chịu nhiệt hoặc dầu tùy thiết kế.
Ổ trục chất lượng cao giúp hạn chế rung, giảm hao mòn và kéo dài tuổi thọ.
Cung cấp năng lượng cho bơm, thường dùng loại động cơ cảm ứng 3 pha.
Công suất lựa chọn tùy theo lưu lượng và cột áp yêu cầu (khoảng 30 kW cho ứng dụng tiêu chuẩn của ISG80-350A).
Cấp bảo vệ IP54–IP55 chống bụi và nước, có thể tùy chọn cấp cao hơn (IP56–IP65) cho lắp đặt ngoài trời.
Nối trục động cơ với trục bơm, thường dùng loại khớp nối đàn hồi để hấp thụ rung động và bù sai lệch nhỏ khi căn chỉnh.
Giúp bảo vệ cả trục động cơ và trục bơm khi vận hành lâu dài.
Bệ thép hoặc gang, giúp cố định cụm bơm – động cơ xuống nền móng.
Có lỗ bulông móng để neo chặt xuống sàn bê tông, đảm bảo bơm ổn định khi chạy ở tốc độ cao.

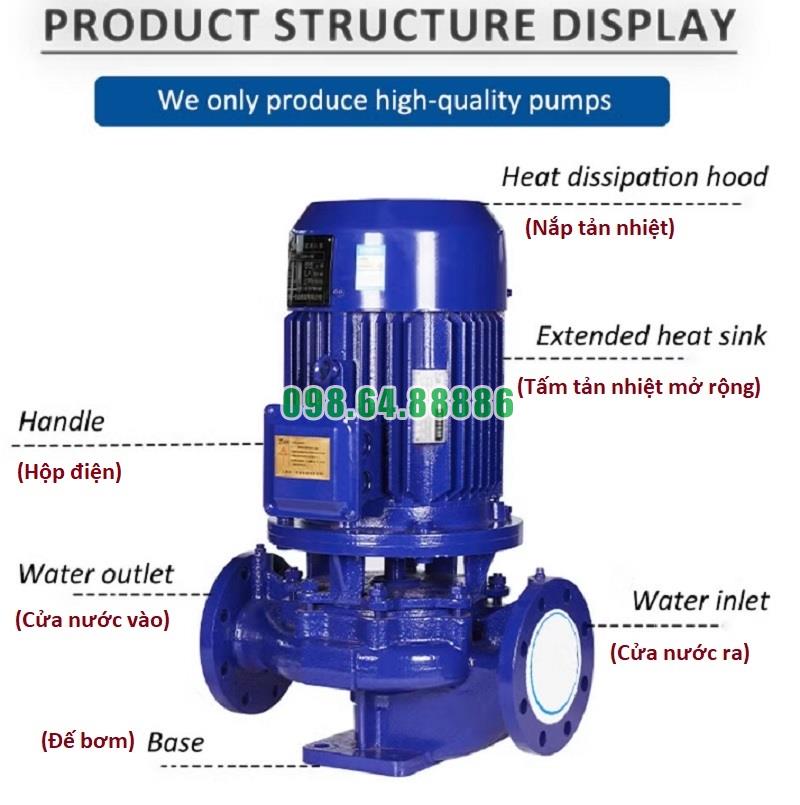

Bơm inline ISG80-350A và IRG80-350A được cấu thành từ các bộ phận chính: thân bơm, cánh bơm, trục bơm, phớt cơ khí, ổ trục, động cơ, khớp nối và đế bơm. Mỗi bộ phận đảm nhiệm một vai trò quan trọng, kết hợp tạo nên thiết bị bơm hoạt động ổn định, hiệu suất cao và bền bỉ trong nhiều ứng dụng như cấp nước, HVAC, PCCC, tuần hoàn nước nóng và xử lý nước.
Để bơm inline ISG80-350A và IRG80-350A vận hành ổn định, tuổi thọ cao và tránh hỏng hóc đột ngột, việc bảo trì định kỳ là bắt buộc. Quy trình nên chia thành 3 cấp: kiểm tra hàng ngày, bảo dưỡng ngắn hạn theo chu kỳ 1 – 3 tháng và bảo trì dài hạn từ 6 – 12 tháng.
Cần quan sát áp suất và lưu lượng, so sánh với thông số thiết kế để phát hiện sớm sự suy giảm hiệu suất. Theo dõi tiếng ồn và độ rung, nếu xuất hiện bất thường cần dừng bơm để kiểm tra. Kiểm tra rò rỉ tại phớt cơ khí và các mối nối mặt bích. Đo dòng điện động cơ và so với giá trị định mức, nếu vượt quá 10% phải đánh giá tải. Kiểm soát nhiệt độ động cơ và thân bơm để đảm bảo không vượt ngưỡng cho phép của cấp cách điện.
Vệ sinh lưới lọc và Y-strainer ở đường hút để tránh tắc nghẽn. Kiểm tra và siết lại bulông mặt bích, bulông đế bơm bằng cờ lê lực đúng mô-men. Làm sạch cánh bơm nếu có cặn bẩn, phù sa hoặc rác bám. Kiểm tra độ đồng tâm trục bằng thước lá hoặc đồng hồ so, điều chỉnh lại khi vượt chuẩn. Với vòng bi cần tra mỡ, phải bổ sung và thay mỡ nếu mỡ đã đổi màu hoặc bị khô.
Tháo phớt cơ khí để kiểm tra bề mặt ma sát, thay mới khi bị mòn sâu hoặc rò rỉ nhiều. Đo độ rung động tổng thể theo tiêu chuẩn ISO 10816/20816, nếu vượt ngưỡng thì kiểm tra vòng bi hoặc cân bằng động lại cánh bơm. Kiểm tra cánh bơm để phát hiện hiện tượng mài mòn, rỗ do cavitation, cong vênh; phục hồi hoặc thay thế khi cần thiết. Đo điện trở cách điện động cơ bằng Megger, nếu dưới 0,5 MΩ thì phải sấy khô hoặc quấn lại. Kiểm tra lớp sơn phủ chống gỉ bên trong thân bơm, sơn lại khi bị bong tróc. Hiệu chỉnh van và cảm biến để đảm bảo độ chính xác.
Luân phiên vận hành nhiều bơm nếu hệ thống có cấu hình song song để cân bằng tuổi thọ. Ghi chép nhật ký vận hành và bảo dưỡng để theo dõi xu hướng hỏng hóc. Trang bị cảm biến rung, áp suất, lưu lượng và nhiệt độ nhằm cảnh báo sớm, hỗ trợ công tác bảo trì dự đoán.
Quy trình bảo trì định kỳ cho bơm inline ISG80-350A và IRG80-350A cần kết hợp giữa kiểm tra hàng ngày, bảo dưỡng ngắn hạn và bảo trì dài hạn. Tập trung vào các hạng mục quan trọng như phớt cơ khí, vòng bi, cánh bơm, mặt bích, hệ thống điện và cảm biến sẽ giúp thiết bị hoạt động ổn định, tiết kiệm năng lượng và kéo dài tuổi thọ.
