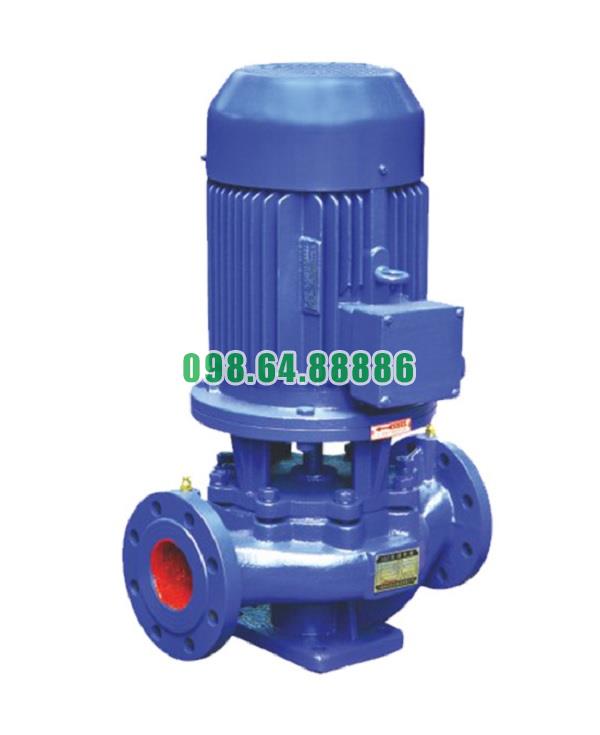

Máy bơm đồng trục thẳng đứng, bơm tăng áp, bơm inline ISG65-315, IRG65-315 30kw, 25m3, 125m

Cấu Tạo Chi Tiết Của Bơm Đồng Trục Thẳng Đứng Model ISG65-315, IRG65-315

Bơm đồng trục thẳng đứng ISG65-315 và IRG65-315 có thiết kế tích hợp đồng tâm giữa động cơ và trục bơm, kết cấu nhỏ gọn, vận hành ổn định. Dưới đây là mô tả chi tiết các bộ phận cấu thành:

1. Thân Bơm (Vỏ Bơm)

• Vật liệu: Gang xám, gang cầu, hoặc thép không gỉ

• Chức năng: Bao bọc toàn bộ buồng công tác, dẫn hướng dòng nước từ đầu hút đến đầu xả, chịu áp lực chất lỏng

• Thiết kế: Hút và xả thẳng hàng (inline) giúp dễ kết nối với đường ống

2. Cánh Bơm (Impeller)

• Loại cánh: Cánh kín hoặc bán hở, thiết kế theo nguyên lý thủy lực

• Vật liệu: Inox 304/316, gang, hợp kim đồng tùy ứng dụng

• Chức năng: Tạo lực ly tâm để tăng áp và đẩy chất lỏng ra khỏi bơm

• Đặc điểm: Gia công cân bằng động để giảm rung và nâng cao hiệu suất

3. Trục Bơm (Pump Shaft)

• Vật liệu: Thép hợp kim hoặc thép không gỉ

• Chức năng: Truyền mô-men xoắn từ động cơ đến cánh bơm

• Đặc điểm: Thẳng trục với động cơ, lắp bạc đạn đỡ ở hai đầu, đảm bảo quay ổn định

4. Phớt Cơ Khí (Mechanical Seal)

• Vị trí: Gắn tại vị trí trục xuyên qua thân bơm

• Vật liệu: Ceramic – than chì, hoặc SIC – SIC

• Chức năng: Ngăn nước rò rỉ dọc theo trục, bảo vệ động cơ khỏi ẩm và ăn mòn

• Loại: Phớt đơn hoặc phớt đôi tùy môi trường làm việc

5. Vòng Bi (Bạc Đạn)

• Chức năng: Đỡ trục bơm, giúp trục quay mượt mà và ổn định

• Vật liệu: Thép chịu lực cao, có thể bôi trơn bằng mỡ hoặc dầu

• Vị trí: Nằm giữa trục bơm và vỏ đỡ trục

6. Động Cơ Điện (Electric Motor)

• Loại: Động cơ điện 3 pha, IP54–IP55, cấp cách điện F

• Chức năng: Tạo chuyển động quay cho trục bơm

• Thiết kế: Gắn trực tiếp với trục bơm theo phương thẳng đứng, không cần khớp nối

7. Đế Bơm (Baseplate)

• Chức năng: Làm nền tảng cho toàn bộ cụm bơm, cố định bơm xuống nền sàn

• Vật liệu: Thép hoặc gang đúc, có thể tích hợp giảm chấn chống rung

8. Nắp Bơm (Pump Cover / Bearing Bracket)

• Vị trí: Gắn phía trên hoặc giữa thân bơm và động cơ

• Chức năng: Bảo vệ cụm bạc đạn, kết nối và định tâm trục

9. Gioăng Làm Kín (Gasket / O-ring)

• Vật liệu: Cao su EPDM, Viton hoặc Teflon

• Chức năng: Làm kín các mặt bích, ngăn rò rỉ giữa các chi tiết nối ghép

10. Buồng Dẫn Hướng (Volute / Diffuser)

• Chức năng: Thu gom và chuyển hóa động năng từ cánh bơm thành áp năng, giúp tăng hiệu suất thủy lực

Tiết kiệm năng lượng – Ưu điểm chính của bơm đồng trục thẳng đứng model ISG65-315, IRG65-315

Truyền động đồng trục – Giảm thất thoát cơ học

Một trong những yếu tố cốt lõi giúp bơm ISG65-315 và IRG65-315 tiết kiệm năng lượng là thiết kế đồng trục thẳng đứng, trong đó trục động cơ và trục bơm nằm trên cùng một đường thẳng. Nhờ đó:

• Không cần sử dụng khớp nối trung gian hoặc dây curoa, loại bỏ tổn thất do ma sát hoặc sai lệch cơ khí.

• Lực truyền trực tiếp từ động cơ đến cánh bơm, giảm thiểu tiêu hao năng lượng trong quá trình truyền động.

Sự đồng tâm tuyệt đối giữa các bộ phận quay không chỉ tăng hiệu suất truyền động mà còn giảm rung và tiêu hao điện.

Thiết kế thủy lực tối ưu – Hiệu suất cao

Cánh bơm và buồng bơm của model ISG/IRG được thiết kế theo nguyên lý thủy lực hiện đại, đảm bảo:

• Tăng hiệu suất thủy lực từ 70% đến hơn 78% tại điểm làm việc tối ưu (BEP).

• Dòng chảy ổn định, ít xoáy, ít tổn thất, đặc biệt ở lưu lượng trung bình đến cao.

• Giảm lực cản nội bộ bên trong buồng bơm, từ đó giúp động cơ làm việc nhẹ hơn mà vẫn đạt áp lực yêu cầu.

Nhờ tối ưu hình học của cánh và buồng dẫn dòng, bơm đạt được lưu lượng lớn với công suất tiêu thụ thấp hơn so với các dòng bơm thông thường cùng công suất.

Hoạt động ổn định ở dải lưu lượng rộng

Bơm ISG65-315 và IRG65-315 có khả năng vận hành hiệu quả trên nhiều dải lưu lượng và cột áp, giúp:

• Giảm hiện tượng quá tải động cơ khi hệ thống thay đổi áp lực.

• Dễ dàng điều chỉnh hiệu suất khi kết hợp với biến tần (VFD), nhờ đó bơm chỉ tiêu thụ đúng lượng điện cần thiết.

• Không gây lãng phí năng lượng do chạy ở tải thừa, vốn là nguyên nhân phổ biến gây tiêu hao điện ở nhiều hệ thống bơm khác.

Giảm tiêu hao trong dài hạn – Tối ưu chi phí vận hành

Khả năng tiết kiệm năng lượng của dòng bơm này thể hiện rõ qua:

• Chi phí điện giảm từ 10–20% so với các loại bơm không đồng trục hoặc không tối ưu thủy lực.

• Ít sinh nhiệt, giảm áp lực làm mát và hao mòn vòng bi/phớt, từ đó giảm công suất phụ trợ.

• Không cần dừng máy bảo trì thường xuyên, nhờ đó tiết kiệm năng lượng gián tiếp do hệ thống không bị gián đoạn.

Đặc biệt với các hệ thống vận hành 24/24 như cấp nước tòa nhà, HVAC, tuần hoàn lò hơi hoặc dây chuyền công nghiệp, khả năng tiết kiệm điện của ISG/IRG mang lại hiệu quả kinh tế rõ rệt sau vài tháng vận hành.

Tiết kiệm năng lượng chính là ưu điểm nổi bật và mang tính quyết định khi lựa chọn bơm đồng trục thẳng đứng ISG65-315 và IRG65-315. Nhờ thiết kế đồng trục thông minh, tối ưu dòng chảy và dễ tích hợp điều khiển tự động, bơm không chỉ giúp giảm hóa đơn điện năng mà còn góp phần xây dựng hệ thống vận hành bền vững, thân thiện môi trường và hiệu quả lâu dài cho người sử dụng. Đây là giải pháp lý tưởng cho mọi công trình cần hiệu suất cao với chi phí vận hành tối ưu

Thông số kỹ thuật và kích thước bơm model ISG65-315

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-315

Đường cong hiệu suất bơm model ISG65-315

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-315

Phụ kiện và kích thước lắp đặt bơm model ISG65-315

Phương thức lắp đặt bơm model ISG65-315
