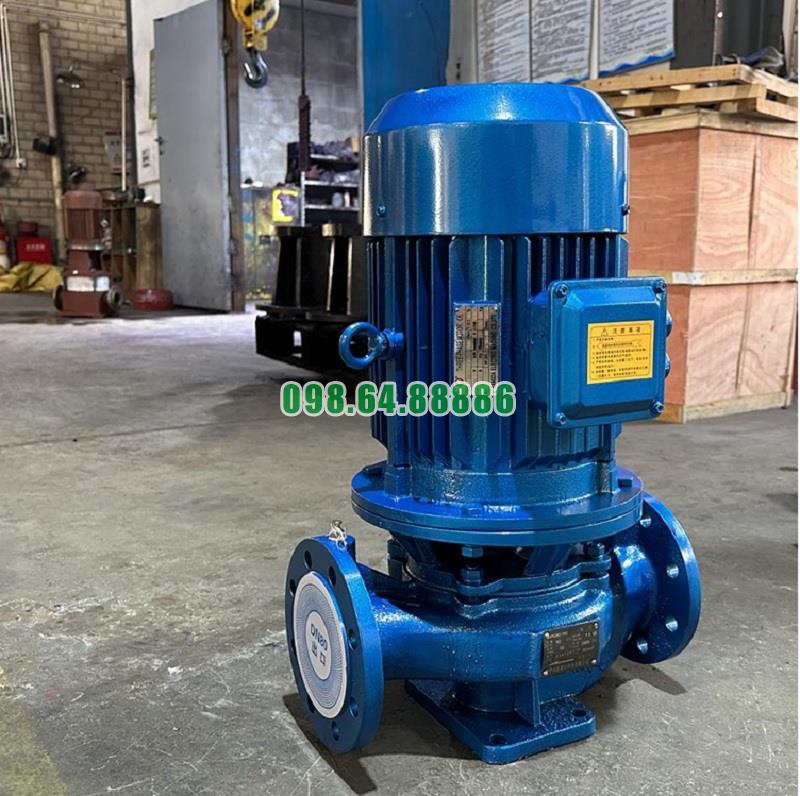

Bơm đường ống trục đứng ISG100-125A là dòng bơm ly tâm đặt đứng, thiết kế gọn, trục bơm và trục động cơ đồng tâm, thường dùng trong hệ thống cấp nước, điều hòa và công nghiệp. Để hiểu rõ khả năng làm việc và bảo trì, cần nắm chi tiết cấu tạo từng bộ phận quan trọng.
Thân bơm thường làm bằng gang đúc hoặc thép hợp kim, có khả năng chịu áp lực cao. Thiết kế dạng xoắn ốc giúp dẫn dòng chất lỏng từ bánh công tác ra ống xả. Bề mặt trong được gia công mịn để giảm ma sát, tăng hiệu suất thủy lực. Các mặt bích hút và xả được bố trí thẳng hàng (inline), tạo sự thuận tiện khi lắp đặt trực tiếp vào đường ống.
Bánh công tác chế tạo từ gang hoặc thép không gỉ, thiết kế kín, các cánh cong hướng tâm giúp tạo cột áp và lưu lượng ổn định. Bộ phận này gắn chặt vào trục bơm, truyền động trực tiếp từ động cơ. Một số dòng bánh công tác còn được cân bằng động để giảm rung và tăng tuổi thọ.
Trục bơm làm từ thép hợp kim cường độ cao, chống xoắn và chịu lực uốn tốt. Đây là chi tiết truyền momen từ động cơ đến bánh công tác, bề mặt được xử lý chống ăn mòn và mài mòn để đảm bảo độ bền trong môi trường nước hoặc hóa chất.
Ổ đỡ và vòng bi bố trí ở hai đầu trục bơm nhằm giảm rung và giữ trục quay đồng tâm. Sử dụng vòng bi chất lượng cao, bôi trơn bằng mỡ chịu nhiệt, giúp thiết bị vận hành êm và tăng độ ổn định khi bơm chạy ở tốc độ cao.
Phớt cơ khí nằm ở vị trí tiếp giáp giữa trục bơm và thân bơm, có chức năng ngăn nước rò rỉ ra ngoài. Vật liệu thường dùng là gốm, carbon hoặc silicon carbide. Thiết kế phớt cơ khí cho phép tháo lắp và thay thế dễ dàng khi bảo dưỡng.
Khớp nối liên kết trực tiếp giữa trục động cơ và trục bơm, bảo đảm truyền lực quay chính xác, hạn chế sai lệch đồng tâm. Một số loại khớp nối còn tích hợp bộ giảm chấn, giúp giảm rung động trong quá trình vận hành.
Động cơ điện được lắp thẳng đứng phía trên bơm, thường là động cơ không đồng bộ, có cấp bảo vệ IP54 hoặc cao hơn. Đây là nguồn cung cấp công suất chính, giúp bánh công tác quay ổn định, đảm bảo lưu lượng và áp lực cần thiết.
Đế bơm làm từ thép chắc chắn, giúp bơm đứng vững trong quá trình vận hành. Thiết kế nhỏ gọn cho phép lắp đặt ở không gian hẹp, thuận tiện cho hệ thống đường ống.
Vòng chống mòn được lắp ở khe hở giữa bánh công tác và thân bơm, giúp giảm rò rỉ nội bộ và nâng cao hiệu suất thủy lực. Đây là chi tiết dễ thay thế, có vai trò bảo vệ thân bơm và bánh công tác khỏi hao mòn.
Bơm đường ống trục đứng ISG100-125A gồm các bộ phận chính: thân bơm, bánh công tác, trục bơm, ổ đỡ – vòng bi, phớt cơ khí, khớp nối, động cơ, đế bơm và vòng chống mòn. Mỗi bộ phận đảm nhận một vai trò riêng nhưng phối hợp đồng bộ để bơm vận hành hiệu quả, ổn định và bền bỉ. Việc nắm rõ cấu tạo chi tiết giúp người dùng chủ động hơn trong vận hành, bảo trì và xử lý sự cố.
Thân bơm của model IRG100-125A thường được chế tạo từ gang cầu (ductile iron) hoặc thép không gỉ (Inox 304/316) tùy phiên bản và môi trường ứng dụng:
Gang cầu phủ epoxy: chống ăn mòn trong môi trường nước sạch hoặc nước sinh hoạt, chi phí hợp lý.
Inox 304: thích hợp với nước nóng, dung dịch có tính ăn mòn nhẹ, ứng dụng trong HVAC, cấp nước sạch.
Inox 316: hàm lượng molypden cao, chịu được môi trường có clorua, axit nhẹ, nước biển hoặc dung dịch hóa chất → tăng khả năng chống ăn mòn vượt trội.
Thường chế tạo bằng Inox 304/316 để chống gỉ và duy trì hiệu suất lâu dài.
Một số phiên bản phổ thông sử dụng gang cầu phủ chống ăn mòn để tiết kiệm chi phí, nhưng tuổi thọ ngắn hơn trong môi trường hóa chất.
Được làm từ thép không gỉ 2Cr13, Inox 304 hoặc Inox 316.
Inox 316 được ưu tiên cho hệ thống bơm hóa chất hoặc môi trường có tính ăn mòn cao.
Vật liệu làm kín sử dụng carbon – ceramic, silicon carbide (SiC) hoặc tungsten carbide (WC).
Lò xo và chi tiết phụ trợ thường bằng Inox 304/316 để tăng khả năng chống gỉ.
Dùng vật liệu EPDM, Viton hoặc PTFE (Teflon) tùy loại môi chất.
PTFE đặc biệt phù hợp cho môi trường hóa chất ăn mòn mạnh.
Sơn phủ epoxy bên trong và ngoài thân bơm nhằm chống ăn mòn điện hóa.
Với bơm inox, có thể đánh bóng cơ học hoặc phủ passivation để tăng độ bền chống gỉ.
Bơm đường ống trục đứng IRG100-125A chống ăn mòn thường sử dụng:
Thân bơm: gang cầu phủ epoxy, inox 304 hoặc inox 316.
Cánh bơm & trục: inox 304/316 để tăng khả năng chịu mài mòn và hóa chất.
Phớt cơ khí: carbon – ceramic, silicon carbide hoặc tungsten carbide.
Gioăng làm kín: EPDM, Viton hoặc PTFE.
Sự lựa chọn vật liệu phụ thuộc vào môi chất và môi trường vận hành. Với nước sạch thông thường, gang cầu phủ epoxy là đủ; còn trong môi trường hóa chất hoặc nước biển, inox 316 + phớt SiC/PTFE sẽ đảm bảo độ bền vượt trội.
