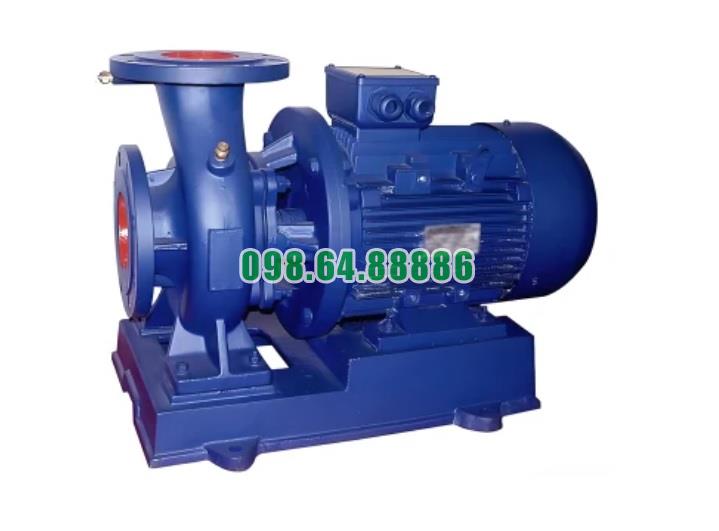

Điểm nổi bật về thiết kế bơm nước nằm ngang SLW100-ISW100-200 công suất 22 kw
Bơm nước nằm ngang SLW100-ISW100-200 với công suất 22 kW được thiết kế với nhiều đặc điểm nổi bật, giúp thiết bị đạt hiệu suất cao, độ bền vượt trội, và tính ứng dụng linh hoạt. Dưới đây là các điểm nổi bật về thiết kế của bơm này:
1. Thiết kế gọn gàng và linh hoạt
- Kích thước nhỏ gọn:
- Thiết kế nằm ngang giúp tiết kiệm không gian lắp đặt, phù hợp cho các khu vực có diện tích hạn chế.
- Dễ dàng lắp đặt và bảo trì:
- Cấu trúc đơn giản, các bộ phận như thân bơm, cánh quạt, phốt cơ khí, và trục dễ dàng tháo lắp, thuận tiện cho việc kiểm tra và sửa chữa.
2. Hiệu suất cao và ổn định
- Hiệu suất tối đa 75%:
- Thiết kế thủy lực tiên tiến tối ưu hóa hiệu suất bơm, đảm bảo lưu lượng nước lớn (130 m³/h) và áp suất cao (đẩy cao 54m).
- Tốc độ quay 2900 vòng/phút:
- Động cơ công suất 22 kW hoạt động mạnh mẽ, truyền động ổn định đến cánh quạt, duy trì hiệu suất vận hành cao.
3. Cửa hút ngang và cửa xả thẳng đứng
- Cửa hút ngang:
- Hướng trục, cho phép dòng nước vào bơm một cách mượt mà, giảm tổn thất thủy lực.
- Cửa xả hướng lên:
- Tăng áp lực đẩy nước, phù hợp với các ứng dụng yêu cầu cấp nước lên cao, chẳng hạn như tòa nhà cao tầng hoặc hệ thống phòng cháy chữa cháy.
4. Vật liệu chế tạo cao cấp
- Thân bơm và cánh bơm:
- Được làm từ gang hoặc thép không gỉ chất lượng cao, chịu được áp lực lớn và chống ăn mòn tốt.
- Trục bơm:
- Làm từ thép hợp kim chịu mài mòn, đảm bảo độ bền và tuổi thọ cao.
- Phốt cơ khí:
- Hệ thống làm kín hiện đại, ngăn ngừa rò rỉ và bảo vệ động cơ khỏi tác động của chất lỏng.
5. Hệ thống giảm rung và tiếng ồn
- Cấu trúc cân bằng động học:
- Động cơ và trục bơm được thiết kế với độ đồng tâm cao, giảm rung động và tiếng ồn trong quá trình vận hành.
- Đế bơm vững chắc:
- Làm từ thép hoặc gang chịu lực, giúp giảm rung lắc và tăng độ ổn định khi hoạt động.
6. Buồng xoắn (volute casing) tối ưu
- Thiết kế dòng chảy tối ưu:
- Buồng xoắn giúp chuyển đổi năng lượng động học thành áp suất hiệu quả, giảm tổn thất năng lượng.
- Tăng hiệu suất hút sâu:
- Với thiết kế này, bơm đạt khả năng hút sâu tối đa 4.0m, phù hợp cho nhiều loại địa hình và hệ thống.
7. Tích hợp động cơ hiệu suất cao
- Động cơ điện 22 kW:
- Được sản xuất theo tiêu chuẩn tiết kiệm năng lượng (IE3 hoặc IE4), giảm chi phí vận hành và bảo vệ môi trường.
- Hệ thống làm mát động cơ:
- Động cơ được tích hợp hệ thống làm mát hiệu quả, đảm bảo nhiệt độ ổn định khi vận hành liên tục.
8. Thiết kế phù hợp với nhiều ứng dụng
- Đáp ứng đa dạng nhu cầu:
- Cấp nước sinh hoạt, tưới tiêu, xử lý nước thải, làm mát công nghiệp, phòng cháy chữa cháy.
- Tương thích hệ thống hiện có:
- Dễ dàng tích hợp với các hệ thống đường ống hiện hữu mà không cần điều chỉnh lớn.
9. Dễ dàng bảo trì và tiết kiệm chi phí vận hành
- Tháo lắp nhanh chóng:
- Thiết kế thân thiện giúp giảm thời gian và công sức trong việc bảo trì.
- Chi phí vận hành thấp:
- Nhờ vào hiệu suất cao và tổn thất năng lượng thấp, bơm giảm chi phí điện năng và bảo trì dài hạn.
10. Độ bền cao và tuổi thọ lâu dài
- Chịu áp lực và ăn mòn:
- Thân bơm và cánh bơm được tối ưu để chịu được điều kiện làm việc khắc nghiệt, từ nước sạch đến nước có tạp chất nhẹ.
- Hoạt động liên tục bền bỉ:
- Cấu trúc và vật liệu cao cấp đảm bảo bơm hoạt động liên tục mà không suy giảm hiệu suất.
Thiết kế của bơm nước nằm ngang SLW100-ISW100-200 công suất 22 kW nổi bật với hiệu suất cao, cấu trúc bền vững, và tính linh hoạt trong ứng dụng. Với các đặc điểm như cửa hút ngang, cửa xả thẳng đứng, vật liệu cao cấp, và hệ thống vận hành ổn định, đây là lựa chọn lý tưởng cho các nhu cầu cấp nước, xử lý nước và ứng dụng công nghiệp
Dấu hiệu nhận biết bơm nước nằm ngang SLW100-ISW100-200 công suất 22 kw xuất hiện lỗi
Việc nhận biết sớm các dấu hiệu lỗi trên bơm nước nằm ngang SLW100-ISW100-200 công suất 22 kW rất quan trọng để tránh hư hỏng nghiêm trọng và giảm thiểu chi phí sửa chữa. Dưới đây là các dấu hiệu phổ biến cho thấy bơm đang gặp sự cố hoặc hoạt động không bình thường:
1. Tiếng ồn bất thường
- Nguyên nhân:
- Ổ trục (vòng bi) bị mòn hoặc hỏng.
- Cánh bơm bị cong, gãy hoặc va chạm với buồng bơm.
- Sự rung động bất thường do lắp đặt không chắc chắn.
- Dấu hiệu:
- Tiếng rít, gõ mạnh hoặc âm thanh lạ phát ra từ bơm trong quá trình vận hành.
- Hành động:
- Kiểm tra và bôi trơn ổ trục hoặc thay thế nếu cần.
- Kiểm tra độ đồng tâm giữa động cơ và trục bơm.
2. Rung động quá mức
- Nguyên nhân:
- Cánh bơm mất cân bằng do mòn không đều hoặc bị mắc dị vật.
- Lắp đặt không đúng cách hoặc nền móng không vững.
- Dấu hiệu:
- Bơm rung lắc mạnh hơn bình thường, thậm chí có thể làm lỏng các bu lông cố định.
- Hành động:
- Kiểm tra và cân chỉnh lại cánh bơm.
- Đảm bảo nền móng chắc chắn và sử dụng các thiết bị giảm chấn.
3. Hiệu suất giảm
- Nguyên nhân:
- Cánh bơm bị mòn hoặc tắc nghẽn do cặn bẩn, rác thải.
- Van hút hoặc van xả bị hở, dẫn đến tổn thất áp lực.
- Đường ống bị rò rỉ hoặc tắc nghẽn.
- Dấu hiệu:
- Lưu lượng nước giảm hoặc không đạt yêu cầu, áp lực nước yếu.
- Hành động:
- Vệ sinh cánh bơm và buồng bơm.
- Kiểm tra van hút, van xả và đường ống kết nối.
4. Rò rỉ nước
- Nguyên nhân:
- Gioăng hoặc phớt cơ khí bị mòn hoặc hỏng.
- Các mối nối giữa đường ống và bơm không kín.
- Dấu hiệu:
- Nước rò rỉ quanh trục bơm, buồng bơm hoặc các kết nối đường ống.
- Hành động:
- Thay thế phớt cơ khí hoặc gioăng cao su bị hỏng.
- Siết chặt hoặc thay thế các mối nối không kín.
5. Động cơ quá nóng
- Nguyên nhân:
- Quá tải do cánh bơm bị tắc nghẽn hoặc mất cân bằng.
- Quạt làm mát động cơ không hoạt động hiệu quả.
- Nguồn điện không ổn định hoặc không phù hợp.
- Dấu hiệu:
- Nhiệt độ động cơ tăng cao, thậm chí gây ngừng hoạt động.
- Hành động:
- Kiểm tra nguồn điện và tải vận hành của bơm.
- Làm sạch cánh quạt làm mát hoặc thay thế nếu cần.
6. Khởi động khó hoặc không thể khởi động
- Nguyên nhân:
- Nguồn điện không ổn định hoặc mất pha.
- Hỏng cuộn dây trong động cơ hoặc relay khởi động.
- Dấu hiệu:
- Bơm khởi động chậm hoặc không thể khởi động, thậm chí gây nhảy CB.
- Hành động:
- Kiểm tra nguồn điện cung cấp và cầu dao bảo vệ.
- Kiểm tra hoặc thay thế cuộn dây, relay khởi động.
7. Rò rỉ điện hoặc động cơ có mùi cháy
- Nguyên nhân:
- Động cơ bị hỏng cách điện, dẫn đến rò rỉ điện.
- Hoạt động quá tải làm cháy cuộn dây.
- Dấu hiệu:
- Có mùi khét, dấu hiệu cháy xém hoặc rò điện ở động cơ.
- Hành động:
- Ngừng sử dụng ngay lập tức và kiểm tra động cơ.
- Thay thế cuộn dây hoặc sửa chữa cách điện.
8. Lưu lượng không ổn định
- Nguyên nhân:
- Van chân hoặc phao mồi không kín, khiến bơm mất mồi.
- Có không khí trong hệ thống đường ống, gây hiện tượng "không tải".
- Dấu hiệu:
- Lưu lượng nước lúc mạnh, lúc yếu hoặc bị ngắt quãng.
- Hành động:
- Kiểm tra van chân, phao mồi và loại bỏ không khí trong đường ống.
9. Tiêu thụ năng lượng tăng đột biến
- Nguyên nhân:
- Bơm hoạt động không đúng hiệu suất do cánh bơm mòn hoặc tắc nghẽn.
- Lắp đặt sai lệch gây tăng lực cản dòng chảy.
- Dấu hiệu:
- Chi phí điện năng tăng bất thường so với mức vận hành thông thường.
- Hành động:
- Kiểm tra hiệu suất của bơm và tối ưu hóa đường ống hút/xả.
10. Mất nước mồi
- Nguyên nhân:
- Van chân hoặc ống hút không kín, khiến nước mồi thoát ra ngoài.
- Buồng bơm bị rò khí hoặc không đủ kín.
- Dấu hiệu:
- Bơm không thể hút nước từ nguồn, dù động cơ vẫn hoạt động.
- Hành động:
- Kiểm tra và sửa chữa các van, ống hút và buồng bơm để đảm bảo kín khí.
Để đảm bảo bơm nước nằm ngang SLW100-ISW100-200 công suất 22 kW hoạt động ổn định và bền bỉ, cần kiểm tra định kỳ và nhận biết sớm các dấu hiệu lỗi. Khi phát hiện sự cố, hãy ngừng vận hành bơm ngay lập tức và thực hiện kiểm tra, bảo trì hoặc thay thế linh kiện nếu cần. Điều này không chỉ giúp kéo dài tuổi thọ thiết bị mà còn đảm bảo hiệu suất vận hành cao và an toàn
Điều kiện làm việc bơm nước nằm ngang SLW100-ISW100-200 công suất 22 kw
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

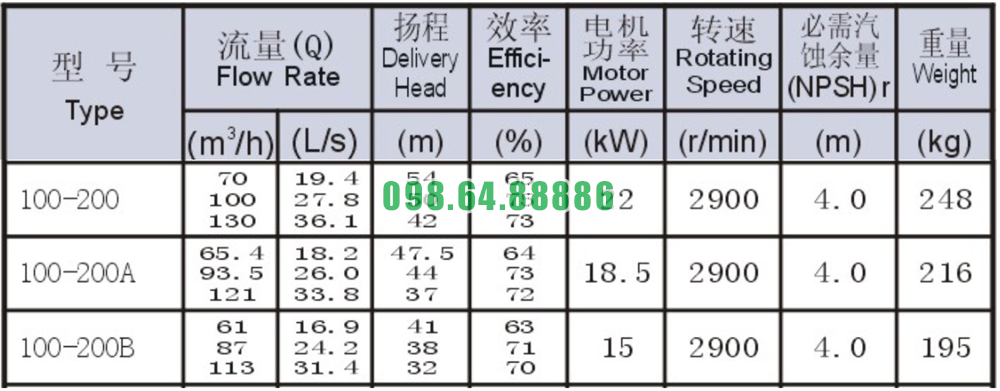

Bảng thông số kỹ thuật bơm nước nằm ngang SLW100-ISW100-200 công suất 22 kw

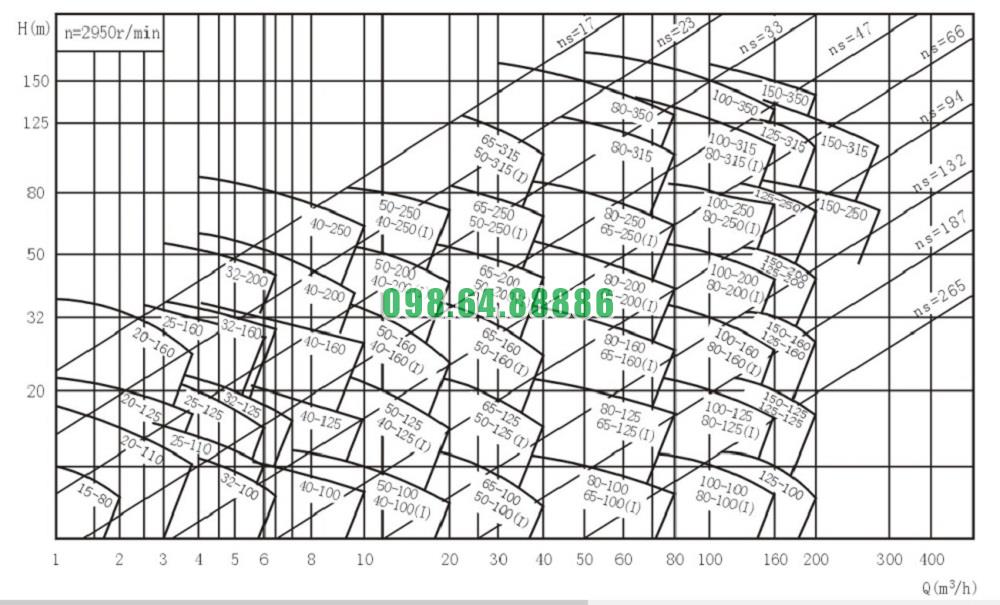

Đường cong hiệu suất bơm nước nằm ngang SLW100-ISW100-200 công suất 22 kw

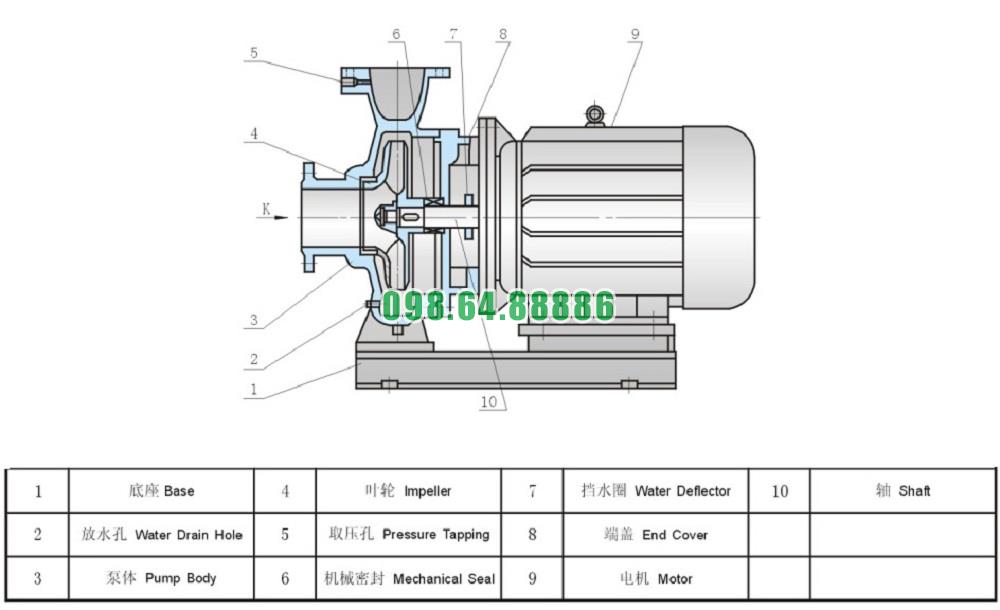

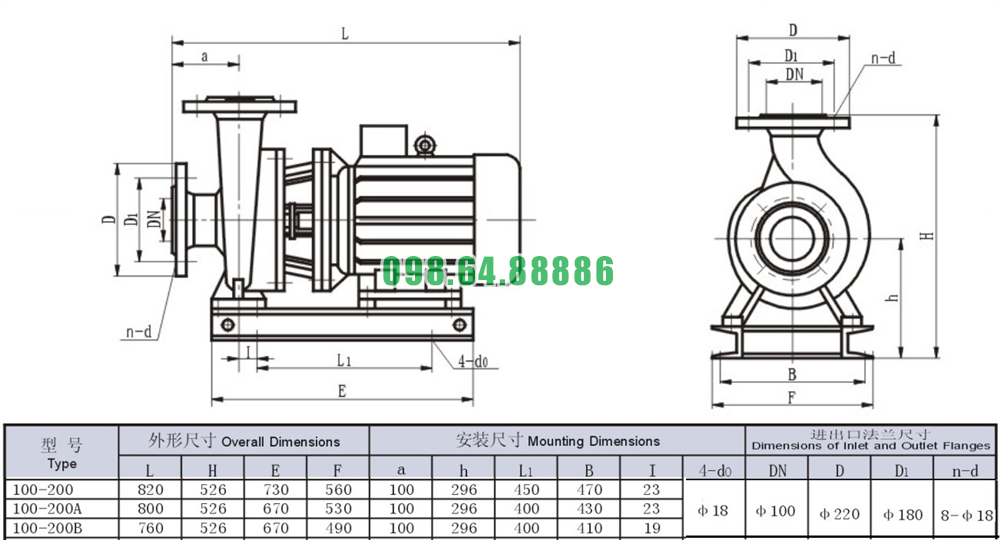

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW100-ISW100-200 công suất 22 kw
