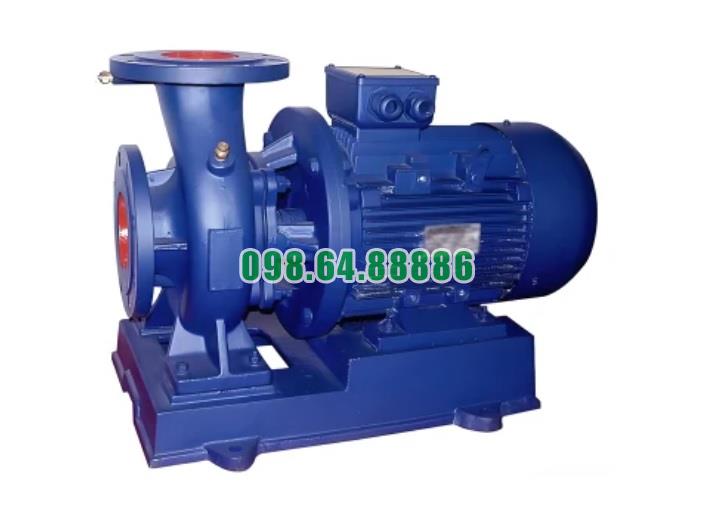

Bơm nước li tâm trục ngang công suất 60 m3/hs model SLW80-ISW80-350

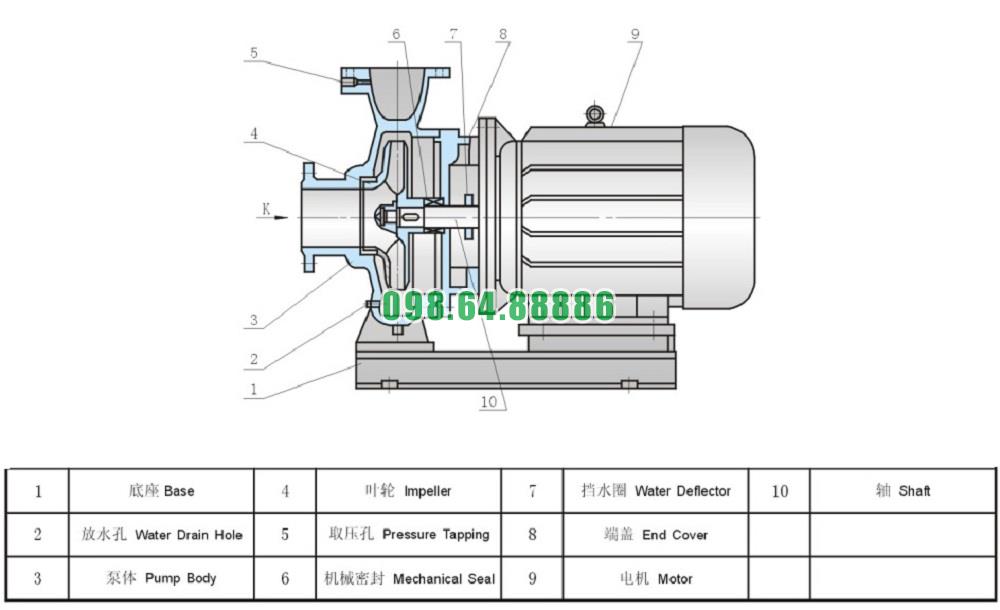

Bơm nước ly tâm trục ngang SLW80-ISW80-350, với công suất lưu lượng 60 m³/h, được cấu tạo từ nhiều bộ phận chính để đảm bảo hoạt động hiệu quả, độ bền cao và đáp ứng nhu cầu bơm nước trong nhiều ứng dụng khác nhau. Dưới đây là cấu tạo chi tiết của bơm này:

1. Thân bơm (Pump Body)

Thân bơm là bộ phận chịu lực chính, nơi chứa và bảo vệ các thành phần quan trọng của bơm. Thân bơm được làm từ các vật liệu chất lượng cao như gang đúc hoặc thép không gỉ, giúp bơm chịu được áp lực cao và chống ăn mòn.

• Chức năng: Đảm bảo dòng nước lưu chuyển qua bơm một cách hiệu quả và ổn định. Bảo vệ các bộ phận bên trong khỏi các tác động từ môi trường và áp suất.

2. Cánh bơm (Impeller)

Cánh bơm là thành phần chính tạo ra lực ly tâm để bơm nước. Cánh bơm của SLW80-ISW80-350 thường được làm bằng thép không gỉ hoặc hợp kim chịu mài mòn, có hình dạng thiết kế tối ưu để tăng cường khả năng đẩy nước.

• Chức năng: Khi quay với tốc độ cao, cánh bơm tạo ra lực ly tâm, đẩy nước từ trung tâm cánh bơm ra ngoài với áp lực cao, giúp bơm nước đến các điểm cần thiết trong hệ thống.

3. Vỏ bơm (Pump Casing)

Vỏ bơm bao bọc toàn bộ thân bơm và cánh bơm, có vai trò bảo vệ các bộ phận bên trong và tạo đường dẫn dòng nước từ cánh bơm ra ngoài. Vỏ bơm thường được chế tạo từ gang hoặc thép không gỉ, chịu được áp lực lớn và bền bỉ trong môi trường khắc nghiệt.

• Chức năng: Dẫn nước từ cánh bơm ra cửa xả, bảo vệ các bộ phận bên trong khỏi va đập và các tác động cơ học khác.

4. Trục bơm (Shaft)

Trục bơm là bộ phận kết nối động cơ với cánh bơm, giúp truyền lực quay từ động cơ đến cánh bơm. Trục bơm của SLW80-ISW80-350 được làm từ thép không gỉ, có khả năng chịu lực tốt và chống ăn mòn.

• Chức năng: Truyền động cơ học từ động cơ đến cánh bơm, giúp cánh bơm quay với tốc độ cao và tạo ra lực ly tâm để bơm nước.

5. Phốt cơ khí (Mechanical Seal)

Phốt cơ khí là bộ phận ngăn chặn sự rò rỉ nước dọc theo trục bơm, bảo vệ các bộ phận bên trong khỏi tiếp xúc với nước hoặc các chất lỏng có tính ăn mòn. Phốt cơ khí được làm từ các vật liệu chịu mài mòn cao như ceramic hoặc graphite.

• Chức năng: Ngăn chặn nước rò rỉ ra ngoài qua trục bơm, giúp duy trì áp lực trong bơm và bảo vệ các bộ phận bên trong khỏi hư hại do nước.

6. Động cơ (Motor)

Động cơ là bộ phận cung cấp năng lượng cho bơm, giúp cánh bơm quay và tạo ra lực ly tâm. Đối với model SLW80-ISW80-350, động cơ có công suất 55 kW, cung cấp đủ năng lượng để đạt lưu lượng tối đa 60 m³/h.

• Chức năng: Cung cấp năng lượng cơ học để quay trục bơm và cánh bơm, đảm bảo bơm hoạt động hiệu quả và ổn định.

7. Bệ đỡ (Baseplate)

Bệ đỡ là phần nền tảng của bơm, giúp cố định bơm và động cơ trong quá trình hoạt động. Bệ đỡ thường được làm từ thép hoặc gang, có độ bền cao và được thiết kế để giảm rung động trong quá trình bơm hoạt động.

• Chức năng: Giữ bơm và động cơ ổn định, giảm thiểu rung động và đảm bảo bơm hoạt động trơn tru, không gây hư hỏng các bộ phận.

8. Bạc đạn (Bearing)

Bạc đạn là bộ phận lắp trên trục bơm, giúp trục bơm quay mượt mà và giảm ma sát giữa các bộ phận chuyển động. Bạc đạn có vai trò quan trọng trong việc giảm hao mòn và tăng tuổi thọ cho bơm.

• Chức năng: Giảm ma sát giữa trục bơm và các bộ phận khác, giúp trục bơm quay trơn tru và giảm hao mòn cơ học.

9. Cửa hút và cửa xả (Suction and Discharge Ports)

Cửa hút và cửa xả là các điểm kết nối giữa bơm và hệ thống ống dẫn. Cửa hút cho phép nước vào bơm, trong khi cửa xả giúp nước thoát ra sau khi đã được bơm đẩy với áp lực cao.

• Chức năng: Cửa hút đưa nước từ nguồn vào bơm, và cửa xả đẩy nước ra ngoài sau khi đã được bơm tăng áp lực.

10. Vòng làm kín (O-ring)

Vòng làm kín được sử dụng để đảm bảo các bộ phận được lắp kín hoàn toàn, ngăn ngừa sự rò rỉ của chất lỏng hoặc khí từ bên trong bơm ra ngoài.

• Chức năng: Đảm bảo độ kín của các mối nối và ngăn chặn rò rỉ.

11. Quạt làm mát (Cooling Fan)

Quạt làm mát được lắp đặt trong động cơ để giảm nhiệt độ cho động cơ khi vận hành liên tục trong thời gian dài, đảm bảo bơm không bị quá nhiệt.

• Chức năng: Làm mát động cơ, đảm bảo hiệu suất và kéo dài tuổi thọ của động cơ.

Bơm nước ly tâm trục ngang SLW80-ISW80-350 với công suất lưu lượng 60 m³/h có cấu tạo gồm nhiều bộ phận chính như thân bơm, cánh bơm, trục bơm, động cơ, và phốt cơ khí. Mỗi bộ phận đều có vai trò quan trọng trong việc duy trì hoạt động ổn định và hiệu quả của bơm, từ việc tạo ra lực ly tâm để đẩy nước, đến việc bảo vệ các bộ phận khỏi ăn mòn và giảm thiểu rung động. Thiết kế bền vững và khả năng vận hành mạnh mẽ giúp bơm này trở thành lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp và dân dụng

Khi sử dụng máy bơm nước ly tâm trục ngang SLW80-ISW80-350 với công suất 60 m³/h, có một số lưu ý quan trọng cần được xem xét để đảm bảo máy bơm hoạt động hiệu quả, an toàn và kéo dài tuổi thọ của thiết bị. Các lưu ý này bao gồm việc lắp đặt, vận hành, bảo trì, và điều kiện làm việc phù hợp cho máy bơm. Dưới đây là các điểm cần lưu ý khi sử dụng máy bơm SLW80-ISW80-350:

1. Lưu ý về lắp đặt

• Lắp đặt đúng kỹ thuật: Máy bơm ly tâm trục ngang SLW80-ISW80-350 cần được lắp đặt chắc chắn trên một bề mặt vững chắc và cân bằng để tránh hiện tượng rung động quá mức hoặc lệch trục trong quá trình vận hành. Điều này giúp bảo vệ các bộ phận cơ khí bên trong khỏi hao mòn sớm và đảm bảo bơm hoạt động ổn định.

• Đảm bảo chiều dài và kích thước ống phù hợp: Các đường ống hút và xả cần được thiết kế phù hợp với lưu lượng nước 60 m³/h. Đường kính ống phải đủ lớn để giảm thiểu tổn thất áp lực và tránh hiện tượng quá tải cho máy bơm. Ngoài ra, cần đảm bảo rằng chiều dài và độ cao của các ống được tính toán chính xác để duy trì hiệu quả vận hành của máy bơm.

• Lắp đặt van một chiều và van giảm áp: Để bảo vệ máy bơm khỏi hiện tượng dòng chảy ngược hoặc áp lực nước quá cao, cần lắp đặt van một chiều trên đường ống xả và van giảm áp nếu hệ thống có sự thay đổi áp lực đột ngột. Điều này giúp ngăn ngừa hỏng hóc và giảm thiểu sự cố trong quá trình vận hành.

2. Lưu ý về vận hành

• Kiểm tra trước khi khởi động: Trước khi khởi động máy bơm, cần kiểm tra tất cả các kết nối ống dẫn, các van, và đảm bảo không có không khí lọt vào hệ thống. Hiện tượng khí xâm nhập (airlock) có thể làm giảm hiệu suất bơm hoặc gây hư hỏng máy.

• Vận hành trong phạm vi công suất thiết kế: Máy bơm SLW80-ISW80-350 được thiết kế để hoạt động với lưu lượng tối đa 60 m³/h. Do đó, khi vận hành, cần đảm bảo máy bơm làm việc trong phạm vi công suất cho phép. Nếu máy bơm phải hoạt động liên tục với lưu lượng vượt quá giới hạn, các bộ phận cơ khí như cánh bơm, vòng bi có thể bị hỏng nhanh chóng.

• Giám sát áp suất và lưu lượng nước: Hệ thống cần được trang bị đồng hồ đo áp suất và lưu lượng để giám sát hoạt động của máy bơm. Điều này giúp người vận hành nắm rõ tình trạng của bơm và phát hiện sớm các dấu hiệu bất thường như giảm áp suất hoặc lưu lượng, từ đó xử lý kịp thời để tránh hư hỏng.

3. Lưu ý về bảo trì

• Bôi trơn định kỳ: Các bộ phận chuyển động của máy bơm, đặc biệt là vòng bi, cần được bôi trơn thường xuyên để giảm ma sát và mài mòn. Sử dụng loại dầu bôi trơn chất lượng cao, tuân thủ hướng dẫn của nhà sản xuất để đảm bảo tuổi thọ của vòng bi và các bộ phận liên quan.

• Kiểm tra và thay thế phớt làm kín: Phớt làm kín đóng vai trò quan trọng trong việc ngăn ngừa rò rỉ nước từ buồng bơm. Với áp suất và tốc độ quay cao, phớt làm kín có thể bị mài mòn theo thời gian. Kiểm tra và thay thế phớt làm kín khi cần thiết sẽ giúp duy trì hiệu suất của máy bơm và ngăn ngừa các sự cố rò rỉ.

• Vệ sinh cánh bơm và buồng bơm: Trong quá trình vận hành, cặn bẩn hoặc các tạp chất trong nước có thể bám vào cánh bơm hoặc thành buồng bơm, làm giảm hiệu suất bơm. Việc vệ sinh định kỳ cánh bơm và buồng bơm giúp máy bơm hoạt động hiệu quả hơn, kéo dài tuổi thọ của các bộ phận và giảm chi phí bảo trì.

4. Lưu ý về chất lượng nước

• Xử lý nước trước khi bơm: Nếu máy bơm được sử dụng để bơm nước có chứa nhiều tạp chất, như cát, đất hoặc các hạt rắn khác, cần phải lắp đặt bộ lọc trước khi nước được hút vào máy bơm. Các tạp chất này có thể gây mài mòn cánh bơm và vòng bi, dẫn đến hư hỏng nhanh chóng.

• Kiểm soát độ ăn mòn của nước: Nếu máy bơm phải bơm nước có tính ăn mòn cao, như nước biển hoặc nước có chứa hóa chất, cần lựa chọn máy bơm được chế tạo từ vật liệu chống ăn mòn như thép không gỉ hoặc có lớp phủ bảo vệ đặc biệt. Điều này giúp ngăn ngừa sự ăn mòn và kéo dài tuổi thọ của máy bơm.

5. Lưu ý về điều kiện môi trường

• Nhiệt độ môi trường và chất lỏng: Máy bơm SLW80-ISW80-350 có thể hoạt động tốt trong nhiều điều kiện nhiệt độ, nhưng cần tuân thủ giới hạn về nhiệt độ của môi trường và chất lỏng được bơm. Nhiệt độ cao hoặc thấp quá mức có thể ảnh hưởng đến động cơ và các bộ phận cơ khí khác, làm giảm tuổi thọ của máy bơm.

• Độ ẩm và bụi bẩn: Đảm bảo rằng máy bơm được lắp đặt trong môi trường sạch sẽ, khô ráo và thoáng mát. Bụi bẩn hoặc độ ẩm cao có thể làm hỏng động cơ và các bộ phận điện tử, ảnh hưởng đến hoạt động của máy bơm.

6. Lưu ý về an toàn

• Sử dụng thiết bị bảo vệ quá tải: Để bảo vệ động cơ khỏi quá tải hoặc sự cố về điện, cần lắp đặt các thiết bị bảo vệ như cầu chì, rơ-le nhiệt, và hệ thống chống quá tải. Điều này giúp ngăn ngừa tình trạng quá tải động cơ và bảo vệ máy bơm khỏi các sự cố không mong muốn.

• Ngắt điện trước khi bảo trì: Trước khi thực hiện bất kỳ hoạt động bảo trì hoặc sửa chữa nào trên máy bơm, cần đảm bảo rằng nguồn điện đã được ngắt hoàn toàn để tránh nguy cơ tai nạn do điện giật hoặc sự cố khác.

Khi sử dụng máy bơm nước ly tâm trục ngang SLW80-ISW80-350 với lưu lượng 60 m³/h, người dùng cần chú ý đến các yếu tố về lắp đặt đúng kỹ thuật, vận hành trong giới hạn công suất, bảo trì định kỳ và điều kiện môi trường làm việc. Việc tuân thủ các lưu ý này sẽ giúp đảm bảo máy bơm hoạt động hiệu quả, an toàn, và có tuổi thọ cao, đồng thời giảm thiểu sự cố và chi phí bảo trì trong quá trình sử dụng
