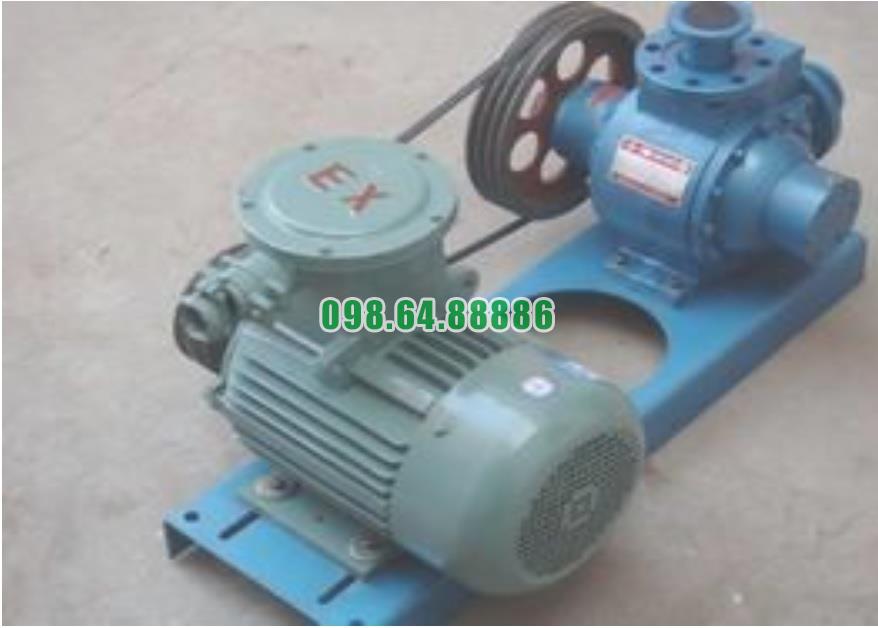

Bơm khí hóa lỏng, bơm khí dầu mỏ hóa lỏng YAB60-5 hút xả 4 inch lưu lượng 60m3/h

Tại sao Bơm khí hóa lỏng YAB60-5 có thể chống rò rỉ tuyệt đối khi vận chuyển amoniac

Thiết kế chuyên dụng cho amoniac lỏng

Bơm khí hóa lỏng YAB60-5 được thiết kế để vận chuyển các chất lỏng dễ bay hơi, trong đó có amoniac lỏng. Đây là loại lưu chất dễ bay hơi, dễ phát tán và yêu cầu hệ thống bơm phải có độ kín rất cao.

Nhờ cấu tạo chuyên dụng, Bơm khí hóa lỏng YAB60-5 giúp kiểm soát tốt dòng amoniac trong buồng bơm, hạn chế tối đa tình trạng rò rỉ ra môi trường bên ngoài.

Vòng đệm chuyên dụng tăng khả năng làm kín

Yếu tố quan trọng giúp Bơm khí hóa lỏng YAB60-5 chống rò rỉ khi vận chuyển amoniac là hệ thống vòng đệm chuyên dụng. Vòng đệm được chế tạo với độ bền cao, khả năng chống mài mòn tốt và độ dẻo dai ổn định.

Bộ phận này giúp làm kín khu vực trục bơm, nơi thường có nguy cơ rò rỉ cao nhất trong quá trình vận hành. Nhờ đó, amoniac được giữ kín bên trong hệ thống, giảm thất thoát và tăng độ an toàn.

Vỏ bơm gang hợp kim hạn chế khe hở cơ khí

Vỏ Bơm khí hóa lỏng YAB60-5 được làm từ gang hợp kim chịu mài mòn mật độ cao, có bề mặt gia công nhẵn. Kết cấu này giúp buồng bơm kín hơn, giảm ma sát và hạn chế các khe hở có thể gây rò rỉ.

Khi bơm làm việc với áp suất 2.0 MPa, vỏ bơm chắc chắn giúp duy trì độ ổn định cơ khí, không dễ biến dạng, từ đó hỗ trợ khả năng làm kín khi vận chuyển amoniac.

Cánh trượt giúp duy trì dòng chảy ổn định

Cánh trượt của Bơm khí hóa lỏng YAB60-5 có khả năng chống mài mòn, độ bền và độ dẻo dai cao. Khi hoạt động ở tốc độ 780 r.P.m, cánh trượt tạo lực hút xả đều, giúp amoniac di chuyển ổn định từ cửa hút sang cửa xả.

Dòng chảy ổn định giúp hạn chế dao động áp suất, giảm rò ngược lưu chất và hỗ trợ bơm duy trì độ kín trong suốt quá trình vận hành.

Áp suất làm việc 2.0 MPa được kiểm soát ổn định

Bơm khí hóa lỏng YAB60-5 có áp suất làm việc 2.0 MPa và chênh lệch áp suất 0.5 MPa. Khi áp suất được duy trì ổn định, vòng đệm, cánh trượt và vỏ bơm có thể phối hợp hiệu quả hơn trong việc ngăn rò rỉ.

Điều này rất quan trọng khi vận chuyển amoniac, vì lưu chất này cần được kiểm soát kín và ổn định trong toàn bộ hệ thống đường ống.

Đường kính hút xả 4 inch giúp giảm áp lực cục bộ

Với đường kính hút xả 4 inch, Bơm khí hóa lỏng YAB60-5 giúp amoniac lỏng đi qua bơm thông thoáng hơn. Dòng chảy ít bị nghẽn, giảm áp lực cục bộ và hạn chế hiện tượng rung lắc trong quá trình vận hành.

Khi dòng amoniac được vận chuyển đều, nguy cơ phát sinh rò rỉ tại các điểm nối, buồng bơm và khu vực làm kín cũng được giảm xuống.

Bơm khí hóa lỏng YAB60-5 có thể chống rò rỉ tối đa khi vận chuyển amoniac nhờ vòng đệm chuyên dụng, vỏ bơm gang hợp kim chắc chắn, cánh trượt chống mài mòn, áp suất làm việc 2.0 MPa ổn định và đường kính hút xả 4 inch.

Nhờ các yếu tố này, Bơm khí hóa lỏng YAB60-5 giúp hạn chế thất thoát amoniac, giảm nguy cơ bay hơi ra ngoài và nâng cao độ an toàn cho hệ thống vận chuyển trong ngành hóa chất, khí đốt và dầu khí.

Quá trình dịch chuyển và nén dòng khí hóa lỏng của Bơm khí hóa lỏng YAB60-5

Bơm khí hóa lỏng YAB60-5 dịch chuyển lưu chất bằng cơ chế cánh trượt

Bơm khí hóa lỏng YAB60-5 hoạt động dựa trên nguyên lý cánh trượt. Khi động cơ YB160L-4 công suất 15KW truyền lực làm trục bơm quay, rotor bên trong buồng bơm kéo các cánh trượt chuyển động liên tục.

Các cánh trượt tạo ra những khoang chứa lưu chất riêng biệt, giúp dòng khí hóa lỏng như LPG, amoniac lỏng, methanol, propylen oxit, benzen thô, etylen oxit và butadien được hút vào, dịch chuyển và đẩy ra ngoài theo một chiều ổn định.

Quá trình hút dòng khí hóa lỏng vào buồng bơm

Tạo vùng áp suất thấp tại cửa hút

Khi rotor quay ở tốc độ 780 vòng/phút, các cánh trượt mở rộng ra tại vùng cửa hút. Thể tích khoang hút tăng lên, làm áp suất tại khu vực này giảm xuống.

Nhờ sự chênh lệch áp suất, dòng khí hóa lỏng được hút vào buồng bơm qua đường hút 4 inch. Quá trình hút diễn ra đều, giúp hạn chế hiện tượng thiếu lưu chất hoặc dao động dòng chảy.

Quá trình dịch chuyển lưu chất trong buồng bơm

Lưu chất được giữ giữa các khoang cánh trượt

Sau khi đi vào buồng bơm, dòng khí hóa lỏng được giữ trong các khoang nhỏ giữa cánh trượt, rotor và thành vỏ bơm. Khi rotor tiếp tục quay, các khoang này đưa lưu chất di chuyển dần từ cửa hút sang cửa xả.

Cơ chế này giúp Bơm khí hóa lỏng YAB60-5 hạn chế dòng chảy ngược, giữ lưu chất đi theo một chiều và duy trì lưu lượng ổn định 60m³/h.

Cánh trượt giúp dòng chảy liên tục

Các cánh trượt hoạt động nối tiếp nhau, tạo quá trình hút và đẩy liên tục. Nhờ đó, dòng khí hóa lỏng không bị ngắt quãng, phù hợp với các hệ thống chiết nạp, trung chuyển và vận chuyển lưu chất dễ bay hơi.

Quá trình nén và đẩy dòng khí hóa lỏng ra ngoài

Thể tích khoang giảm tạo áp suất đẩy

Khi khoang chứa lưu chất tiến gần đến cửa xả, thể tích khoang giảm dần. Lúc này, dòng khí hóa lỏng bị ép về phía cửa xả, làm áp suất tăng lên.

Đây là quá trình “nén” theo nghĩa tạo áp lực đẩy trong buồng bơm, giúp Bơm khí hóa lỏng YAB60-5 tạo chênh lệch áp suất 0.5 MPa để đẩy lưu chất ra ngoài.

Đẩy lưu chất qua cửa xả 4 inch

Sau khi được tạo áp, lưu chất thoát ra ngoài qua đường xả 4 inch. Nhờ áp suất làm việc 2.0 MPa, bơm có thể đưa dòng khí hóa lỏng đi qua hệ thống đường ống, bồn chứa hoặc thiết bị chiết nạp một cách ổn định.

Yếu tố giúp quá trình dịch chuyển và nén ổn định

Cánh trượt chịu mài mòn tốt

Cánh trượt của Bơm khí hóa lỏng YAB60-5 có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Khi cánh trượt ít bị mòn, khe hở trong buồng bơm được kiểm soát tốt hơn, giúp duy trì áp suất và lưu lượng ổn định.

Vỏ gang hợp kim mật độ cao giữ buồng bơm kín

Vỏ bơm bằng gang hợp kim chịu mài mòn mật độ cao giúp buồng bơm chắc chắn, ít biến dạng khi làm việc dưới áp suất. Bề mặt gia công nhẵn hỗ trợ cánh trượt tiếp xúc ổn định, giảm rò rỉ nội bộ và giữ áp suất tốt hơn.

Động cơ YB160L-4 duy trì lực quay đều

Động cơ phòng nổ YB160L-4 công suất 15KW giúp bơm vận hành ổn định ở tốc độ 780 vòng/phút. Khi tốc độ quay đều, quá trình hút, dịch chuyển và đẩy lưu chất cũng diễn ra đều, hạn chế rung động và tụt áp.

Quá trình dịch chuyển và nén dòng khí hóa lỏng của Bơm khí hóa lỏng YAB60-5 diễn ra qua ba bước chính: hút lưu chất vào buồng bơm, dịch chuyển lưu chất bằng khoang cánh trượt và tạo áp lực đẩy ra cửa xả.

Nhờ cơ chế cánh trượt, vỏ gang hợp kim mật độ cao, hệ thống làm kín tốt và động cơ YB160L-4 công suất 15KW, Bơm khí hóa lỏng YAB60-5 có thể duy trì lưu lượng 60m³/h, chênh lệch áp suất 0.5 MPa và vận hành ổn định khi bơm LPG, amoniac lỏng, methanol cùng nhiều chất lỏng dễ bay hơi khác.
