Trục bơm và vật liệu chế tạo cao cấp trên bơm dầu truyền nhiệt RY80-50-250 là yếu tố quan trọng trong cụm rôto, bởi trục trực tiếp tiếp nhận mô-men từ động cơ và truyền chuyển động đến bánh công tác. Với tốc độ vận hành 2.900 vòng/phút, trục phải duy trì độ ổn định cao trong suốt quá trình bơm tuần hoàn dầu nóng.

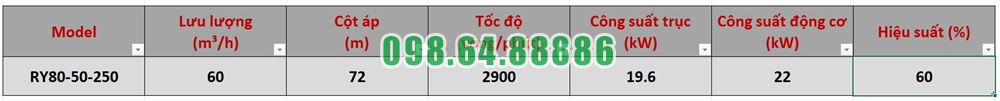

Ở điểm làm việc 60 m³/h, cột áp 72 m, công suất trên trục của RY80-50-250 khoảng 19,6 kW, trong khi động cơ lắp cho bơm có công suất 22 kW.
Cụm rôto của RY80-50-250 gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác.
Trục tạo liên kết cơ khí giữa bộ phận truyền động và bánh công tác. Khi động cơ hoạt động, mô-men được truyền qua khớp nối mềm đến trục, sau đó làm bánh công tác quay để truyền năng lượng cho dòng dầu tải nhiệt.
Vì vậy, trục không chỉ là chi tiết quay mà còn quyết định trực tiếp đến khả năng truyền công suất của bơm.
RY80-50-250 có tốc độ quay danh định 2.900 vòng/phút. Ở tốc độ này, độ ổn định của trục có ảnh hưởng trực tiếp đến bánh công tác, vòng bi và hệ thống làm kín.
Nếu trục bị lệch tâm hoặc rung bất thường, tải tác động lên ổ bi sẽ tăng và điều kiện làm việc của bộ làm kín cũng trở nên bất lợi hơn.
Trục được đỡ và định vị bởi hai bộ vòng bi đặt trong thân ổ trục.
Một ổ bi nằm về phía bánh công tác, ổ còn lại nằm phía khớp nối. Cách bố trí này giúp duy trì vị trí của rôto khi bơm hoạt động liên tục ở tốc độ cao.

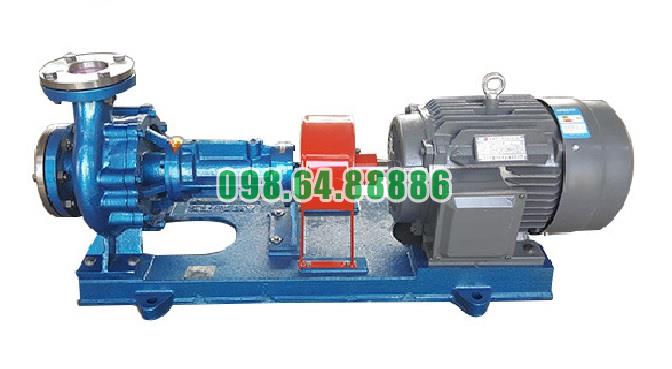

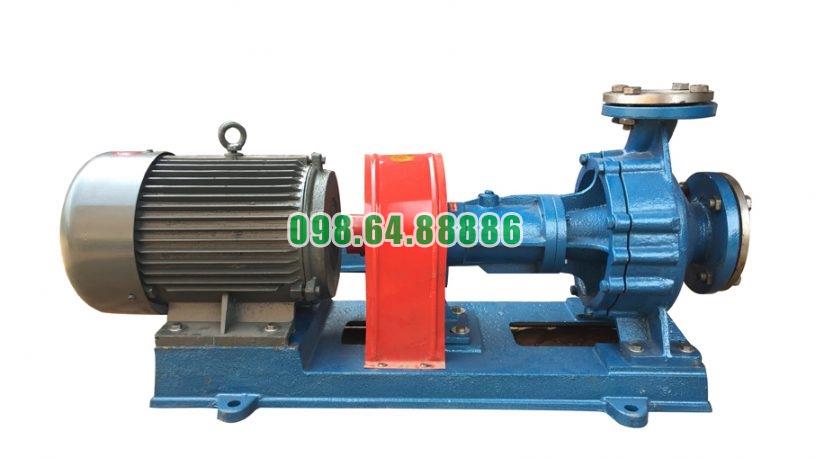

Bơm và động cơ được lắp trên cùng một bệ máy, liên kết với nhau bằng khớp nối mềm kiểu ba chấu.
Khớp nối có nhiệm vụ truyền mô-men đến trục bơm. Khi nhìn từ phía khớp nối, chiều quay đúng của trục là theo chiều kim đồng hồ.
Để bảo vệ trục và vòng bi, việc căn chỉnh bơm với động cơ phải được thực hiện chính xác. Sai lệch tại vành ngoài khớp nối được yêu cầu không vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
RY80-50-250 thuộc dòng bơm dùng cho dầu tải nhiệt và chất lỏng nhiệt độ cao. Nhiệt độ môi chất của dòng RY được quy định không vượt quá 350°C.
Điều kiện này khiến cụm trục phải làm việc trong môi trường chịu ảnh hưởng nhiệt đáng kể. Vì vậy, bơm cần được gia nhiệt từ từ trước khi đưa vào vận hành ở nhiệt độ cao.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Khu vực trục đi qua nắp bơm sử dụng bộ chèn packing kết hợp với phớt dầu cao su chịu nhiệt.
Packing có nhiệm vụ hạn chế dầu tải nhiệt thoát ra ngoài tại vị trí trục quay. Do đó, trạng thái của trục ảnh hưởng trực tiếp đến khả năng làm kín.
Nếu trục quay ổn định và được định vị tốt bởi các vòng bi, cụm packing có điều kiện làm việc thuận lợi hơn. Ngược lại, rung hoặc lệch tâm kéo dài có thể làm tăng mài mòn và rò rỉ.
Độ ổn định của trục RY80-50-250 phụ thuộc nhiều vào tình trạng của hai ổ bi.
Ổ bi phía bánh công tác được bôi trơn bằng dầu tải nhiệt sạch trong khoang ổ trục. Ổ bi phía khớp nối sử dụng mỡ ZFG-2 theo yêu cầu kỹ thuật.
Bôi trơn đúng giúp giảm ma sát, hạn chế nhiệt phát sinh và duy trì khả năng quay ổn định của trục ở 2.900 vòng/phút.
Khi đề cập đến vật liệu chế tạo cao cấp trên bơm dầu truyền nhiệt RY80-50-250, cần phân biệt rõ giữa yêu cầu làm việc của trục và thông tin vật liệu thực tế được công bố.
Tài liệu kỹ thuật hiện có không nêu mác vật liệu cụ thể của trục bơm RY80-50-250. Không có dữ liệu xác nhận trục được chế tạo từ thép không gỉ, thép hợp kim hay một mác thép cụ thể.
Vì vậy, chưa có cơ sở để khẳng định chính xác loại “vật liệu cao cấp” nào được sử dụng cho trục.
Việc trục làm việc ở tốc độ cao và trong hệ thống dầu nóng cho thấy chi tiết này phải đáp ứng các yêu cầu cơ khí phù hợp với điều kiện vận hành. Tuy nhiên, điều đó không đủ để xác định chính xác thành phần hoặc mác vật liệu.
Nếu cần lựa chọn trục thay thế hoặc đánh giá vật liệu chuyên sâu, cần căn cứ vào bản vẽ chế tạo, chứng chỉ vật liệu hoặc thông tin chính thức của nhà sản xuất.
Trong vận hành thực tế, ngoài vật liệu chế tạo, cần đặc biệt quan tâm đến:
Đây là những yếu tố trực tiếp ảnh hưởng đến khả năng làm việc và tuổi thọ của cụm trục.
Trục bơm trên bơm dầu truyền nhiệt RY80-50-250 là bộ phận trung tâm của cụm rôto, đảm nhiệm việc truyền công suất từ động cơ qua khớp nối đến bánh công tác. Trục làm việc ở 2.900 vòng/phút, được đỡ bởi hai ổ bi và phối hợp trực tiếp với hệ thống làm kín.
Về vật liệu chế tạo, tài liệu hiện có không công bố mác vật liệu cụ thể nên chưa thể khẳng định trục sử dụng một loại thép hoặc hợp kim “cao cấp” nào. Khi đánh giá RY80-50-250, nên tập trung vào những đặc điểm đã được xác định rõ như kết cấu rôto, hai ổ bi đỡ trục, cơ chế bôi trơn, yêu cầu căn chỉnh và khả năng làm việc trong hệ thống dầu tải nhiệt nhiệt độ cao
Bơm dầu truyền nhiệt RY80-50-250 trong nhà máy gia công bề mặt kim loại phù hợp nhất với nhiệm vụ tuần hoàn dầu tải nhiệt cho các thiết bị cần gia nhiệt gián tiếp. Tài liệu kỹ thuật của dòng RY không liệt kê riêng ngành gia công bề mặt kim loại, nhưng xác định bơm dùng cho chất lỏng nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Vì vậy, RY80-50-250 có thể được xem xét khi nhà máy sử dụng một vòng dầu tải nhiệt đáp ứng đúng các điều kiện này.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, bơm có khả năng duy trì một lượng dầu nóng tương đối lớn trong hệ thống có trở lực phù hợp.
Trong nhà máy gia công bề mặt kim loại, một số thiết bị công nghệ có thể cần được cấp nhiệt để duy trì điều kiện làm việc ổn định. Nếu nguồn nhiệt được truyền thông qua dầu tải nhiệt, RY80-50-250 có thể đảm nhiệm việc đưa dầu nóng từ nguồn gia nhiệt đến thiết bị rồi tuần hoàn dầu trở lại.
Chu trình có thể hiểu đơn giản:
Nguồn gia nhiệt → RY80-50-250 → thiết bị sử dụng nhiệt → đường dầu hồi → nguồn gia nhiệt.
Vai trò của bơm là duy trì dòng dầu nóng liên tục, không phải trực tiếp tạo nhiệt.
Ở điểm làm việc đang xét, RY80-50-250 đạt 60 m³/h.
Lưu lượng này giúp dầu tải nhiệt liên tục lưu chuyển qua mạng đường ống và thiết bị. Trong một nhà máy có nhiều khu vực cần gia nhiệt, dòng tuần hoàn ổn định tạo điều kiện để nhiệt lượng được vận chuyển đều hơn giữa nguồn nhiệt và các điểm sử dụng.
Tuy nhiên, lưu lượng 60 m³/h chỉ phù hợp khi nhu cầu thực tế và trở lực hệ thống tương ứng với đặc tính của bơm.
Hệ thống dầu tải nhiệt có thể gồm đường ống, van, co cút và thiết bị trao đổi nhiệt. Các thành phần này đều tạo tổn thất áp suất.
Cột áp 72 m của RY80-50-250 cung cấp năng lượng để dầu vượt qua các trở lực đó và tiếp tục tuần hoàn.
Đây là yếu tố quan trọng nếu thiết bị gia nhiệt được bố trí ở nhiều vị trí trong nhà máy hoặc đường dầu có chiều dài tương đối lớn.
Dòng RY được thiết kế cho chất lỏng nhiệt độ cao, với nhiệt độ môi chất không vượt quá 350°C.
Đặc điểm này phù hợp với nhiệm vụ bơm dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Tuy nhiên, mức 350°C là giới hạn nhiệt độ môi chất của dòng bơm, không phải nhiệt độ bắt buộc của quá trình gia công bề mặt kim loại.
Nhiệt độ vận hành thực tế phải được xác định theo dầu tải nhiệt và yêu cầu của thiết bị công nghệ.
Đây là giới hạn cần đặc biệt chú ý khi ứng dụng Bơm dầu truyền nhiệt RY80-50-250 trong nhà máy gia công bề mặt kim loại.
Tài liệu dòng RY chỉ xác định bơm phù hợp với môi chất có tính ăn mòn yếu và không chứa hạt rắn. Vì vậy, không nên mặc định RY80-50-250 có thể bơm trực tiếp axit mạnh, kiềm mạnh hoặc các dung dịch xử lý bề mặt có tính ăn mòn cao.
Nếu nhà máy có các bể hóa chất tẩy rửa, xử lý hoặc mạ, việc lựa chọn bơm trực tiếp cho các dung dịch đó cần căn cứ vào vật liệu bơm và khả năng tương thích hóa học cụ thể.
Do đó, ứng dụng phù hợp hơn của RY80-50-250 là mạch dầu tải nhiệt độc lập với dung dịch công nghệ.
Dòng RY sử dụng tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Đối với nhà máy có nhiều hệ thống đường ống, đặc điểm này giúp giảm nhu cầu bố trí thêm một đường nước làm mát riêng cho cụm bơm.
Nhờ đó, khu vực lắp đặt có thể đơn giản hơn và giảm số hạng mục phụ trợ cần bảo trì.
Trước khi RY80-50-250 làm việc với dầu nóng, bơm cần được gia nhiệt sơ bộ.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc gia nhiệt từ từ giúp các chi tiết cơ khí giãn nở ổn định, hạn chế rung và những bất thường phát sinh khi nhiệt độ thay đổi nhanh.
Khi bơm hoạt động, cần theo dõi lưu lượng, áp suất cửa xả, độ rung, nhiệt độ thân bơm và nhiệt độ ổ trục.
RY80-50-250 cũng không nên làm việc kéo dài ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu hệ thống thường xuyên cần lượng dầu thấp, cần xem xét đường hồi bypass hoặc lựa chọn bơm phù hợp hơn.
Điều này giúp vòng dầu nóng hoạt động ổn định và hạn chế ảnh hưởng tới quá trình cấp nhiệt cho thiết bị.
Bơm dầu truyền nhiệt RY80-50-250 trong nhà máy gia công bề mặt kim loại phù hợp nhất với hệ thống tuần hoàn dầu tải nhiệt phục vụ gia nhiệt gián tiếp, thay vì bơm trực tiếp dung dịch hóa chất xử lý kim loại.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 có thể duy trì dòng dầu nóng trong mạng đường ống có trở lực tương ứng.
Điểm cần lưu ý nhất là môi chất phải thuộc phạm vi nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Với các dung dịch gia công bề mặt có tính ăn mòn mạnh, cần lựa chọn bơm chuyên dụng hoặc xác nhận khả năng tương thích vật liệu trước khi sử dụng
